SK200Pro: Модуль беспроводного переключателя LoRa промышленной сети MESH мощностью 5 Вт

SK200Pro: Модуль беспроводного переключателя LoRa промышленной сети MESH мощностью 5 Вт

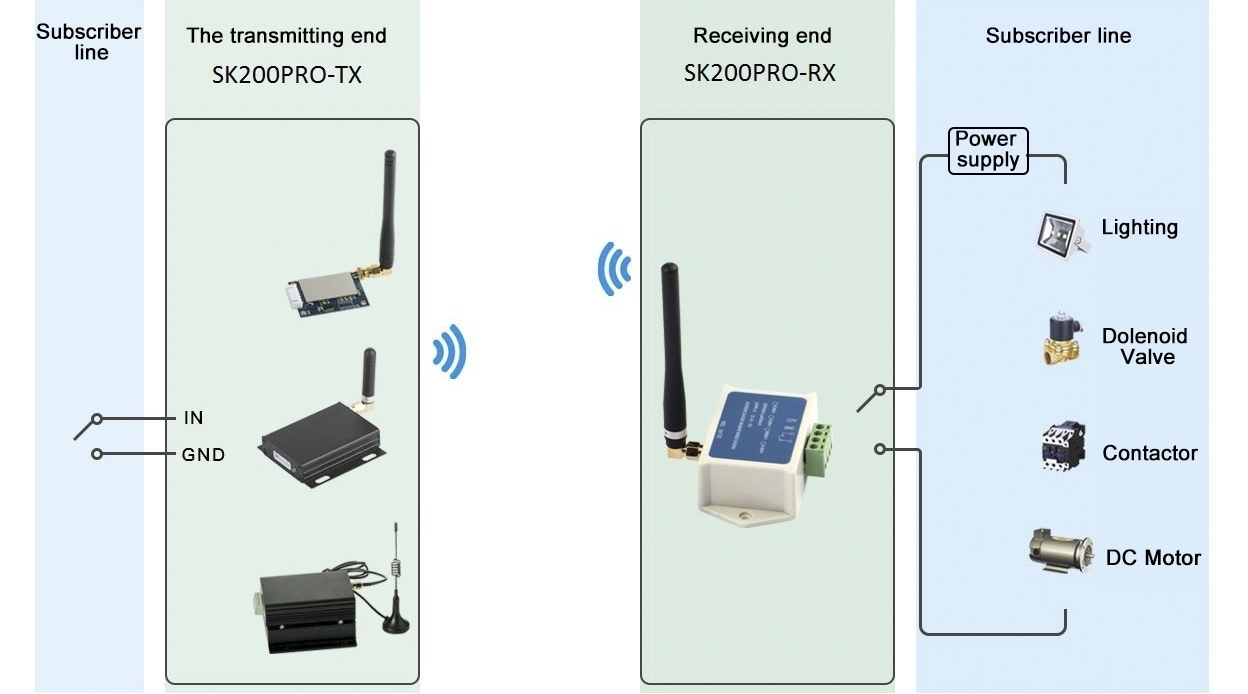

SK200Pro — это промышленный беспроводной коммутатор мощностью 5 Вт. Он состоит из SK200PRO-TX (модуль передатчика) и SK200PRO-RX (модуль приемника). В беспроводной конструкции используется технология LoRa, которая обладает высокой чувствительностью приема и высокой защитой от помех. Его расстояние связи и чувствительность приема лучше, чем у модуляции FSK и GFSK. В режиме работы «один ко многим» в сотрудничестве со специальной сетью MESH, которая поставляется с принимающей стороной, он может формировать сетевую передачу без слепых зон и ограничений по расстоянию.
Модуль обеспечивает один входной сигнал и один интерфейс вывода управления. Он имеет характеристики простого интерфейса и надежной работы. Пользователи могут комбинировать наш интерфейс ПК для настройки и изменения внутренних параметров модуля. Параметры приемника можно настроить с помощью передатчика по беспроводной сети, что удобно для онлайн-изменения. Одновременная связь нескольких пар не будет мешать друг другу, она гибка и удобна в использовании.
SK200PRO строго использует бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Электрические параметры модуля SK200PRO-TX следующие:

Модель	SK200PRO-TX-5W
Мощность передачи	37 дБм
Рабочее напряжение (диапазон)	12 В (9 В ~ 30 В)
Ток сна	7мА
Ток покоя	18 мА
Ток эмиссии	1,8 А

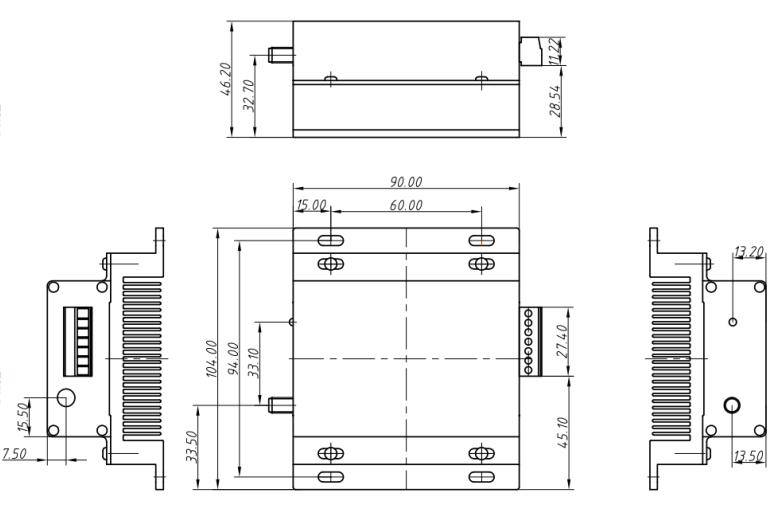

Размер (мм)	9010446,2
Диапазон рабочей температуры	-40℃~85℃

Электрические параметры модуля SK200PRO-RX следующие:

Параметр	Самый маленький	Типичный	Самый большой	Единица	Состояние
Условия эксплуатации
Диапазон рабочего напряжения	5	12	30	В
Релейная нагрузка		< 10		А	@220В
Радиочастотный параметр
Получить текущий		< 10		мА	@12 В
Получение чувствительности		-132		дБм

Интерфейс	Ввод/вывод, Уарт
Канал	1 канал
Коммуникация	В одну сторону
Открытое расстояние (км)	9~10

Особенности модуля беспроводного коммутатора SK200Pro

Функция сети MESH
Диапазон рабочих частот: 433/490/868/915 МГц опционально
Чувствительность до -132 дБм
Встроенный программный сторожевой алгоритм.
Встроенная аппаратная схема защиты от сбоев
Частота передачи может быть настроена произвольно.
Несколько режимов работы
Схема защиты от перегрузки по току, перенапряжения, обратного подключения
Встроенная схема защиты от аппаратного сброса
Встроенная схема антистатической защиты.
Режим модуляции LoRa
Мощность передатчика выбирается: (100 мВт ~ 5 Вт)
Поддержка параметров беспроводной модификации
Диапазон рабочих температур: -40 ~ + 85 ° C

Применение модуля беспроводного переключателя SK200Pro

Цифровой пульт дистанционного управления
Система безопасности
Беспроводное управление насосом
Беспроводное управление удаленным доступом

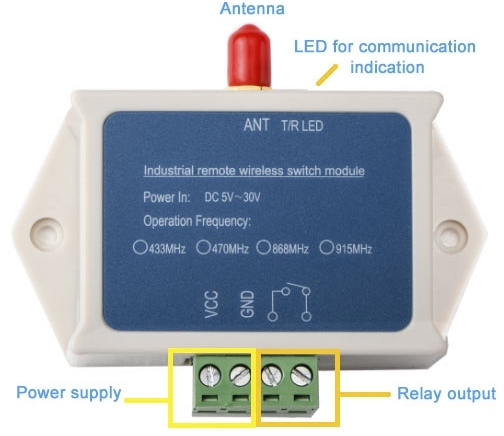

Описание интерфейса приемного модуля SK200PRO-RX показано на следующем рисунке:

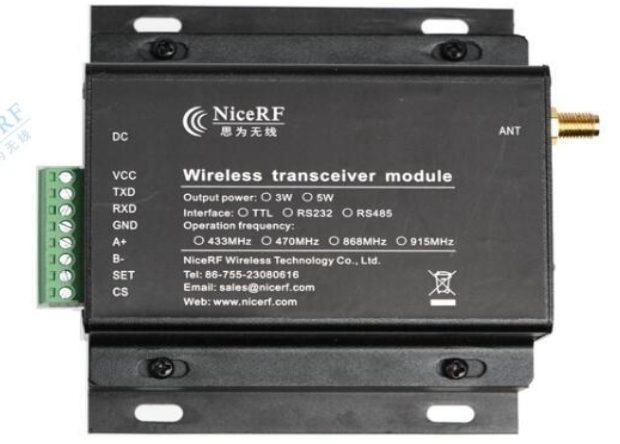

Описание интерфейса модуля передатчика SK200PRO-TX показано на следующем рисунке:

SK200PRO-TX-5W:

Определение контакта	Описание
ВКК	Подключитесь к положительному полюсу
Земля	Земля
TXD	Для настройки параметров режима конфигурации
прием	Для настройки параметров режима конфигурации
НАБОР	Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию)
CS	Входной контакт сигнала переключения (с внутренним подтягиванием)

Модуль передатчика

SK200PRO-TX-5W

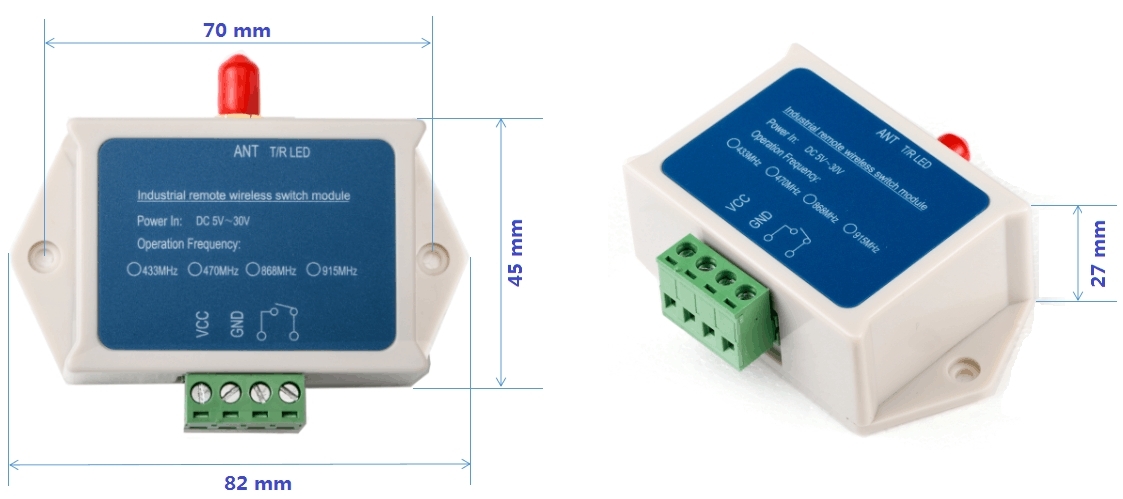

Приемный модуль SK200PRO-RX
