SK200: промышленный беспроводной коммутатор LoRa мощностью 100 мВт, 1 канал

SK200: промышленный беспроводной коммутатор LoRa мощностью 100 мВт, 1 канал

SK200 — это промышленный беспроводной одноканальный модуль удаленного коммутатора. Он состоит из передающего модуля SK200-TX и приемника SK200-RX с мощностью передачи 100 мВт. В конструкции используется технология скачкообразной перестройки частоты с расширенным спектром LoRa, которая обеспечивает высокую чувствительность приема и превосходную помехоустойчивость. Дальность связи и чувствительность приема значительно превышают модуляции FSK и GFSK. Модуль обеспечивает один вход сигнала и один интерфейс управления выходом. Он обладает характеристиками простого интерфейса и надежной работы. Пользователи могут настраивать внутренние параметры модифицированного модуля в сочетании с нашим интерфейсом ПК. Много пар одновременной связи не будут мешать друг другу, а использование является гибким и удобным. Система может легко заменить исходную проводную среду беспроводным управлением, что значительно снижает стоимость ручной проводки и широко используется в промышленности.
SK200 использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Электрические параметры модуля SK200-TX следующие:

Модель	SK200-TX-100mW
Мощность передачи	20 дБм
Рабочее напряжение (диапазон)	5 В (3,3 В～6,5 В)
ток сна	200 мкА
Ток покоя	15 мА
Ток эмиссии	130 мА

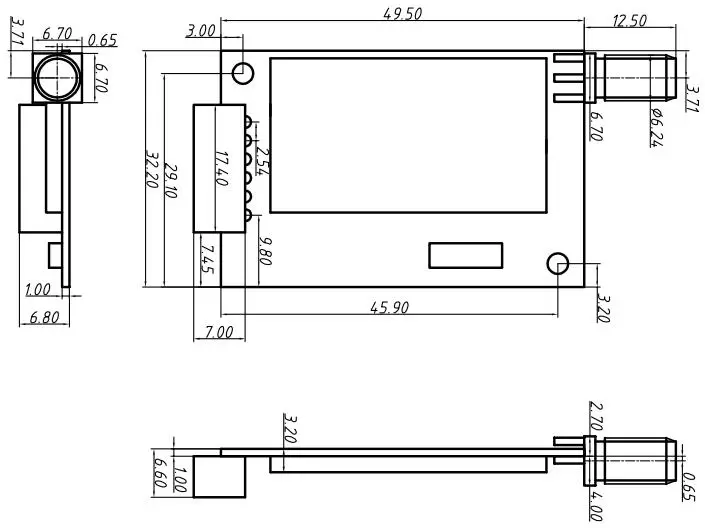

Размер (мм)	49,532,23,2
Диапазон рабочих температур	-40℃～85℃

Электрические параметры модуля SK200-RX следующие:

Параметр	Самый маленький	Типичный	Самый большой	Единица	Состояние
Условия эксплуатации
Диапазон рабочего напряжения	5	12	30	В
Релейная нагрузка		< 10		А	@220В
Параметр радиочастоты
Получать ток		< 10		мА	@12В
Чувствительность приема		-132		дБм

Интерфейс	Ввод/вывод, UART
Канал	1 канал
Коммуникация	Одностороннее движение
Открытое расстояние (км)	9~10

Характеристики беспроводного коммутационного модуля SK200

Рабочий диапазон частот: 433/490/868/915 МГц опционально
Мощность передатчика: 100 мВт
Частоту приемопередатчика можно свободно настраивать.
Доступны несколько режимов работы
Режим модуляции LoRa
Чувствительность до -132 дБм
Поддержка параметров беспроводной модификации
Диапазон рабочих температур: -40 ~+85 °С

Применение беспроводного коммутационного модуля SK200

Цифровой пульт дистанционного управления
Система безопасности
Беспроводное управление насосом
Беспроводное удаленное управление доступом

Описание интерфейса приемного модуля SK200-RX показано на следующем рисунке:

Определение контактов беспроводного коммутационного модуля SK200-RX

Описание интерфейса передающего модуля SK200PRO-TX показано на следующем рисунке:

SK200-TX-100mW:

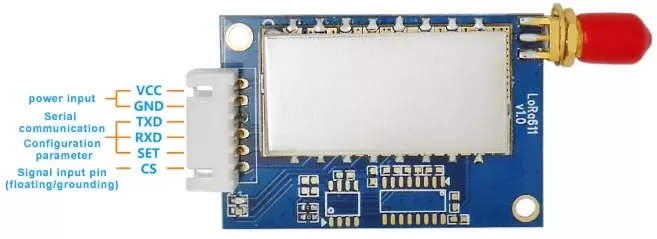

Определение контактов беспроводного коммутационного модуля SK200-TX-100 MW

Определение пин-кода	Описание
ВКЦ	Подключить к положительному полюсу
Земля	Земля
TXD	Для настройки параметров режима конфигурации
RXD	Для настройки параметров режима конфигурации
НАБОР	Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию)
CS	Входной контакт сигнала переключателя (с внутренним подтягиванием)
