SK200Pro — это промышленный беспроводной релейный модуль мощностью 1 Вт. Он состоит из SK200PRO-TX (модуля передатчика) и SK200PRO-RX (модуля приёмника). Беспроводная конструкция использует технологию LoRa, которая обеспечивает высокую чувствительность приёмника и высокую помехоустойчивость. Дальность связи и чувствительность приёмника превосходят показатели модуляции FSK и GFSK. В режиме работы «один ко многим» совместно с самоорганизующейся сетью MESH, поставляемой с приёмной стороной, он может формировать сетевую передачу без слепых зон и ограничений по расстоянию.
Модуль обеспечивает один вход сигнала и один выход управления. Он отличается простотой интерфейса и надежностью работы. Пользователи могут использовать наш компьютерный интерфейс для настройки и изменения внутренних параметров модуля. Параметры приёмника могут быть настроены по беспроводной связи с помощью передатчика, что удобно для онлайн-изменений. Возможность одновременной связи нескольких пар не будет мешать друг другу, что обеспечивает гибкость и удобство использования.
SK200PRO использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Электрические параметры модуля SK200PRO-TX следующие:

Модель	SK200PRO-TX-1W
Мощность передачи	29,5 дБм
Рабочее напряжение (диапазон)	5 В (3,3 В～6,5 В)
ток сна	250 мкА
Ток покоя	16 мА
Ток эмиссии	600 мА
Размер (мм)	61,55914
Диапазон рабочих температур	-40℃～85℃

Электрические параметры модуля SK200PRO-RX следующие:

Параметр	Самый маленький	Типичный	Самый большой	Единица	Состояние
Условия эксплуатации
Диапазон рабочего напряжения	5	12	30	В
Релейная нагрузка		< 10		А	@220В
Параметр радиочастоты
Получать ток		< 10		мА	@12В
Чувствительность приема		-132		дБм

Интерфейс	Ввод/вывод, UART
Канал	1 канал
Коммуникация	В одну сторону
Открытое расстояние (км)	4~5

Характеристики беспроводного релейного модуля SK200Pro

Функция сети MESH
Рабочий диапазон частот: 433/470/868/915 МГц опционально
Чувствительность до -132 дБм
Встроенный программный алгоритм контроля
Встроенная аппаратная схема защиты от сбоев
Частоту приема-передачи можно настраивать произвольно
Несколько режимов работы
Схема защиты от перегрузки по току, перенапряжения и неправильного подключения
Встроенная схема защиты от сброса оборудования
Встроенная схема антистатической защиты
Режим модуляции LoRa
Мощность передатчика можно выбрать: (100 мВт～5 Вт)
Поддержка параметров беспроводной модификации
Диапазон рабочих температур: -40 ~+85 °С

Применение беспроводного релейного модуля SK200Pro

Цифровой пульт дистанционного управления
Система безопасности
Беспроводное управление насосом
Беспроводное удаленное управление доступом

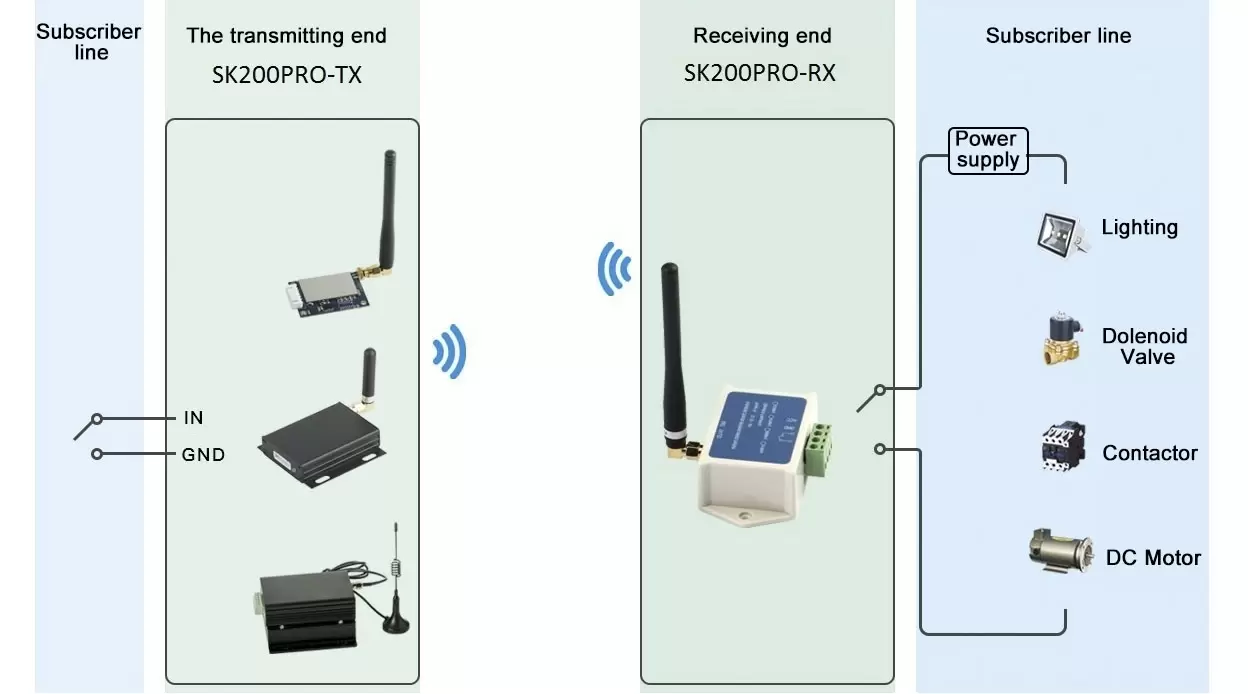

Схема применения беспроводного сетчатого релейного модуля SK200Pro

Описание интерфейса приемного модуля SK200PRO-RX показано на следующем рисунке:

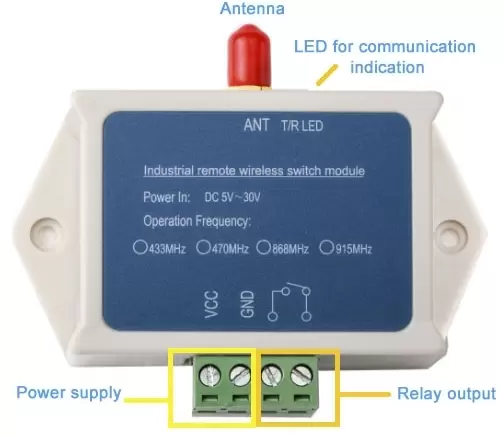

Определение контактов беспроводного сетчатого релейного модуля SK200Pro-RX

Описание интерфейса передающего модуля SK200PRO-TX показано на следующем рисунке:

SK200PRO-TX-1W:

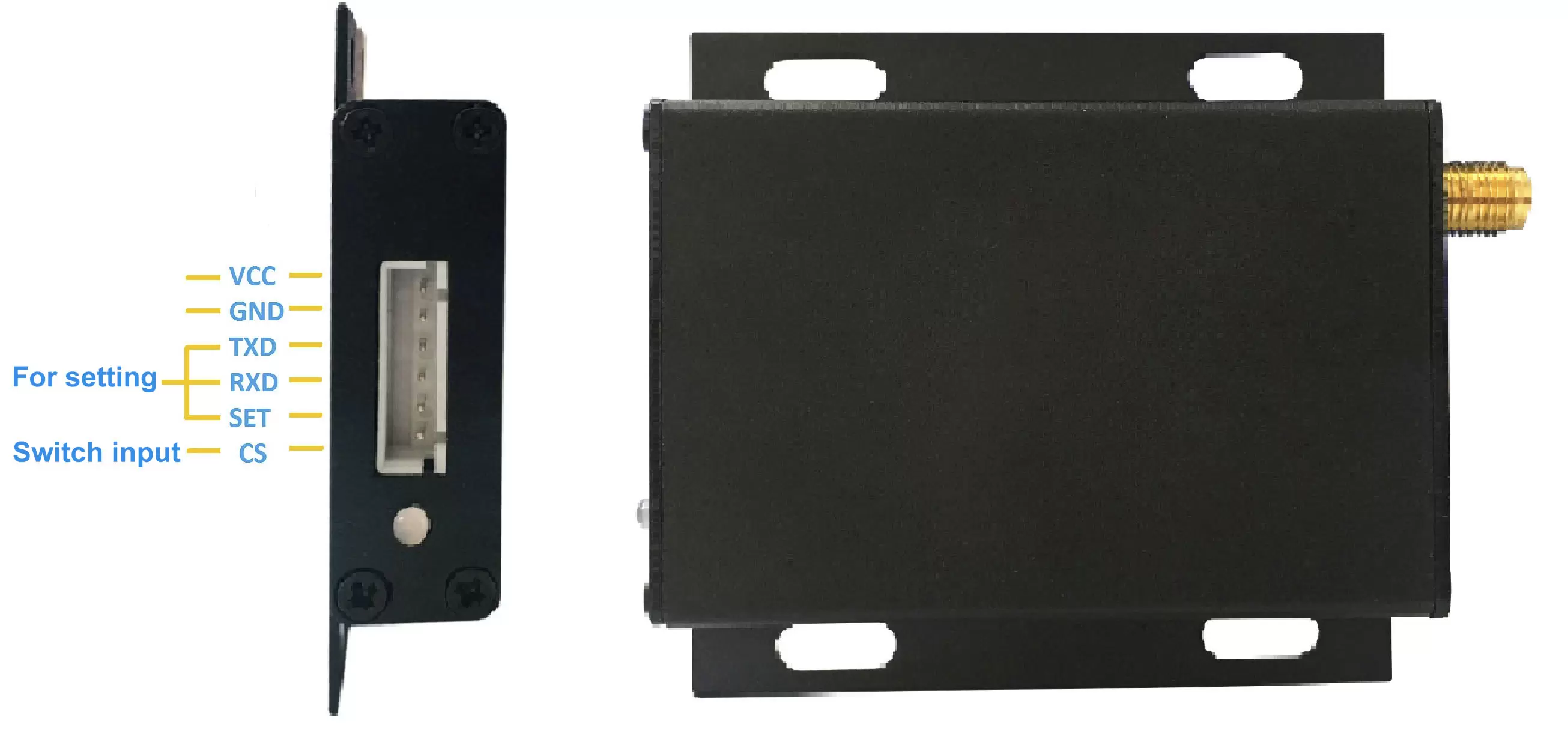

Определение контактов беспроводного сетчатого релейного модуля SK200Pro-TX-1W

Определение пин-кода	Описание
ВКЦ	Подключить к положительному полюсу
Земля	Земля
TXD	Для настройки параметров режима конфигурации
RXD	Для настройки параметров режима конфигурации
НАБОР	Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию)
CS	Входной контакт сигнала переключателя (с внутренним подтягиванием)

Модуль передатчика

SK200PRO-TX-1W

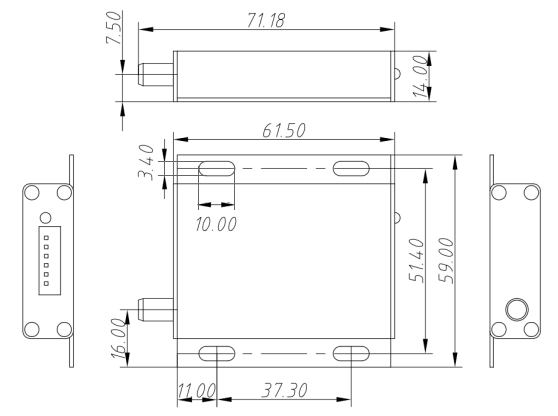

Механические размеры беспроводного сетчатого релейного модуля SK200Pro-TX-1W

Модуль приемника SK200PRO-RX

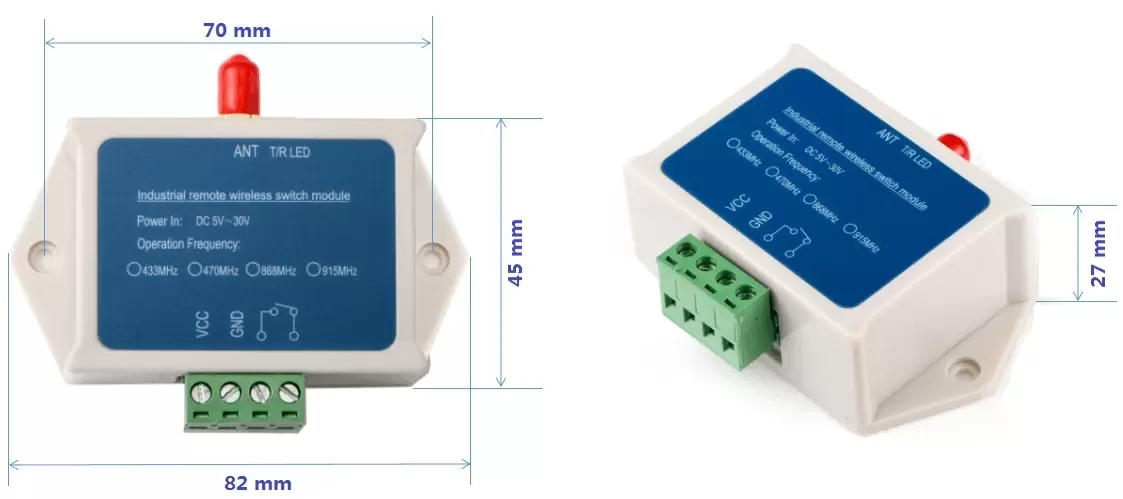

Механические размеры беспроводного сетчатого релейного модуля SK200Pro-RX
