SK200: промышленный помехоустойчивый беспроводной коммутатор LoRa мощностью 1 Вт

SK200: промышленный помехоустойчивый беспроводной коммутатор LoRa мощностью 1 Вт

SK200 — это промышленный беспроводной одноканальный модуль удаленного коммутатора. Он состоит из модуля передатчика SK200-TX-1W и приемника SK200-RX с мощностью передачи 1 Вт. В конструкции используется технология скачкообразной перестройки частоты с модуляцией расширенного спектра LoRa, которая обеспечивает высокую чувствительность приема и превосходную помехоустойчивость. Дальность связи и чувствительность приема значительно превышают модуляции FSK и GFSK. Модуль обеспечивает один вход сигнала и один интерфейс управления выходом. Он обладает характеристиками простого интерфейса и надежной работы. Пользователи могут настраивать внутренние параметры модифицированного модуля в сочетании с нашим интерфейсом ПК. Много пар одновременной связи не будут мешать друг другу, а использование является гибким и удобным. Система может легко заменить исходную проводную среду беспроводным управлением, что значительно снижает стоимость ручной проводки и широко используется в промышленности.
SK200 использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Электрические параметры модуля SK200-TX следующие:

Модель	SK200-TX-1W
Мощность передачи	29,5 дБм
Рабочее напряжение (диапазон)	5 В (3,3 В～6,5 В)
ток сна	250 мкА
Ток покоя	16 мА
Ток эмиссии	600 мА

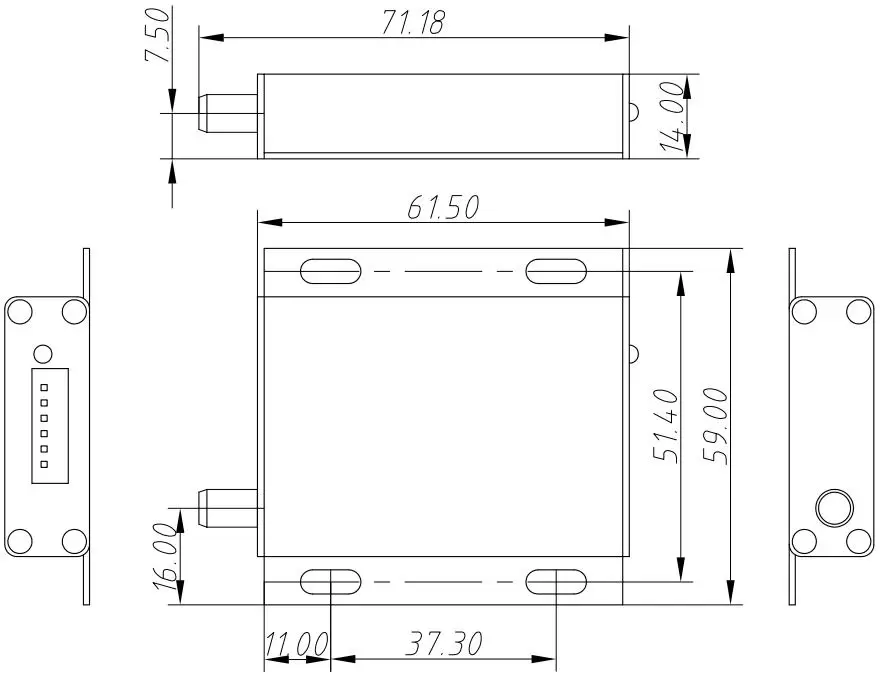

Размер (мм)	61,55914
Диапазон рабочих температур	-40℃～85℃

Электрические параметры модуля SK200-RX следующие:

Параметр	Самый маленький	Типичный	Самый большой	Единица	Состояние
Условия эксплуатации
Диапазон рабочего напряжения	5	12	30	В
Релейная нагрузка		< 10		А	@220В
Параметр радиочастоты
Получать ток		< 10		мА	@12В
Чувствительность приема		-132		дБм

Интерфейс	Ввод/вывод, UART
Канал	1 канал
Коммуникация	В одну сторону
Открытое расстояние (км)	6~7

Характеристики беспроводного коммутационного модуля SK200

Рабочий диапазон частот: 433/490/868/915 МГц опционально
Мощность передатчика 1 Вт
Частоту приемопередатчика можно свободно настраивать.
Доступны несколько режимов работы
Режим модуляции LoRa
Чувствительность до -132 дБм
Диапазон рабочих температур: -40 ~ +85 °C

Применение беспроводного коммутационного модуля SK200

Цифровой пульт дистанционного управления
Система безопасности
Беспроводное управление насосом
Беспроводное удаленное управление доступом

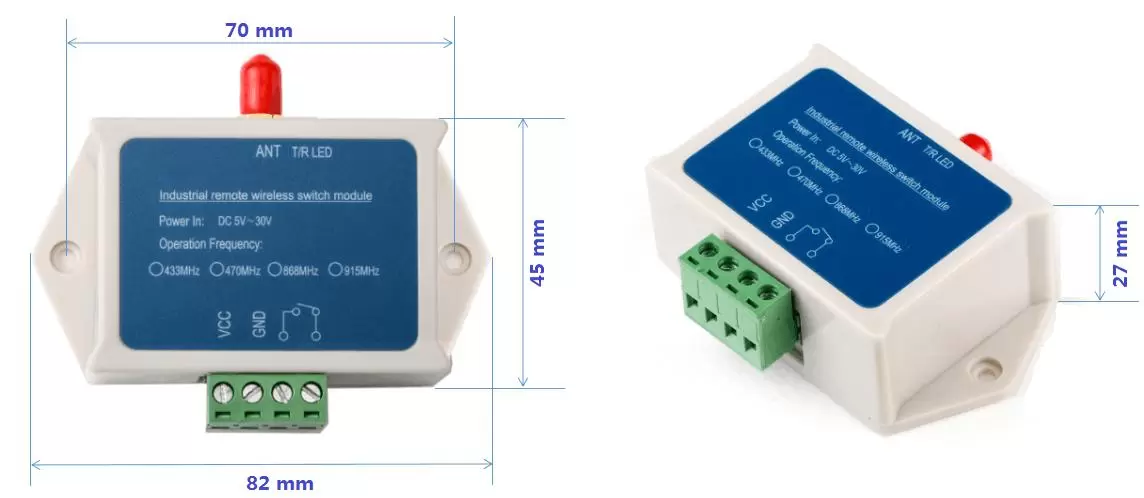

Описание интерфейса приемного модуля SK200-RX показано на следующем рисунке:

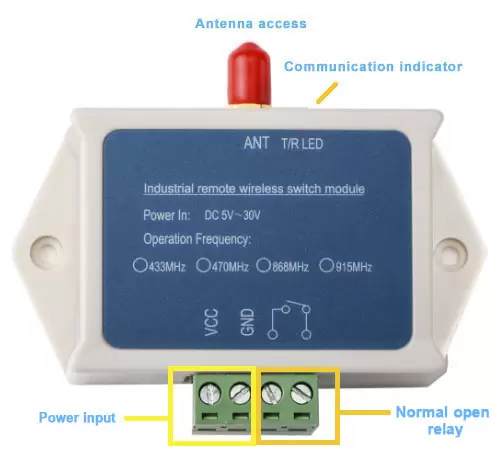

Определение контактов беспроводного коммутационного модуля SK200-RX

Описание интерфейса передающего модуля SK200PRO-TX показано на следующем рисунке:

SK200-TX-1W:

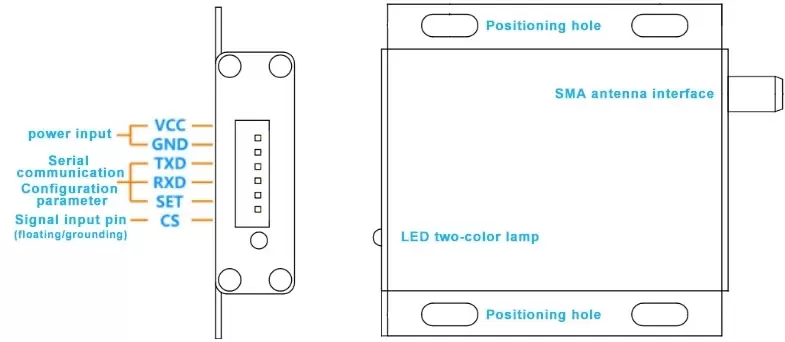

Определение контактов беспроводного коммутационного модуля SK200-TX-1W

Определение пин-кода	Описание
ВКЦ	Подключить к положительному полюсу
Земля	Земля
TXD	Для настройки параметров режима конфигурации
RXD	Для настройки параметров режима конфигурации
НАБОР	Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию)
CS	Входной контакт сигнала переключателя (с внутренним подтягиванием)
