SK509: промышленный 4-канальный беспроводной коммутатор мощностью 5 Вт с функцией сопряжения и защитой от электростатического разряда

SK509 — это промышленный четырёхканальный беспроводной коммутатор с функцией сопряжения, обеспечивающий до четырёх каналов входного сигнала и до четырёх каналов выходного управления. Он отличается простым интерфейсом и надёжной работой. Параметры можно изменять с помощью программного обеспечения ПК, команд UART или пульта дистанционного управления (SK509-S). DIP-переключатель на модуле позволяет изменять рабочую частоту (максимум 16 групп), режим работы и т.д. С помощью этого модуля пользователь может заменить проводное устройство беспроводным, что значительно снижает затраты и экономит время.
SK509 использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

СКАЧАТЬ

Примечание: приведенные ниже параметры были протестированы при напряжении 12 В и температуре 25 ℃.

Параметр	Мин.	Тип.	Макс	Единица	Состояние
Состояние
Рабочее напряжение	9	12	30	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Ток Rx		<20		мА
Ток передачи		<2		А
Ток в режиме ожидания		<5		мА	@12V режим синхронизации Мастер не отправляет сообщение
Параметры РЧ
Выходная мощность		37		дБм
Чувствительность		-121		дБм	@2400

Характеристики беспроводного коммутационного модуля SK509

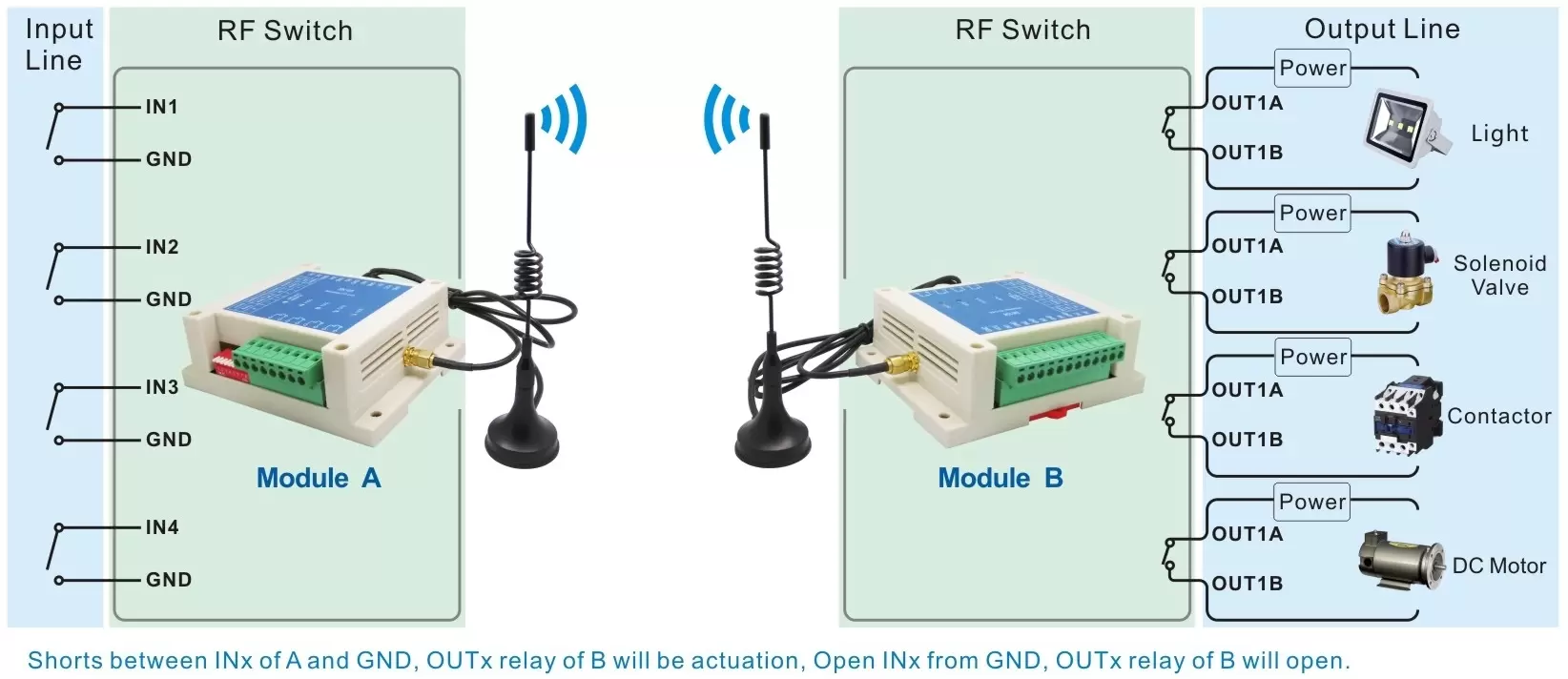

Схема применения беспроводного коммутационного модуля SK509

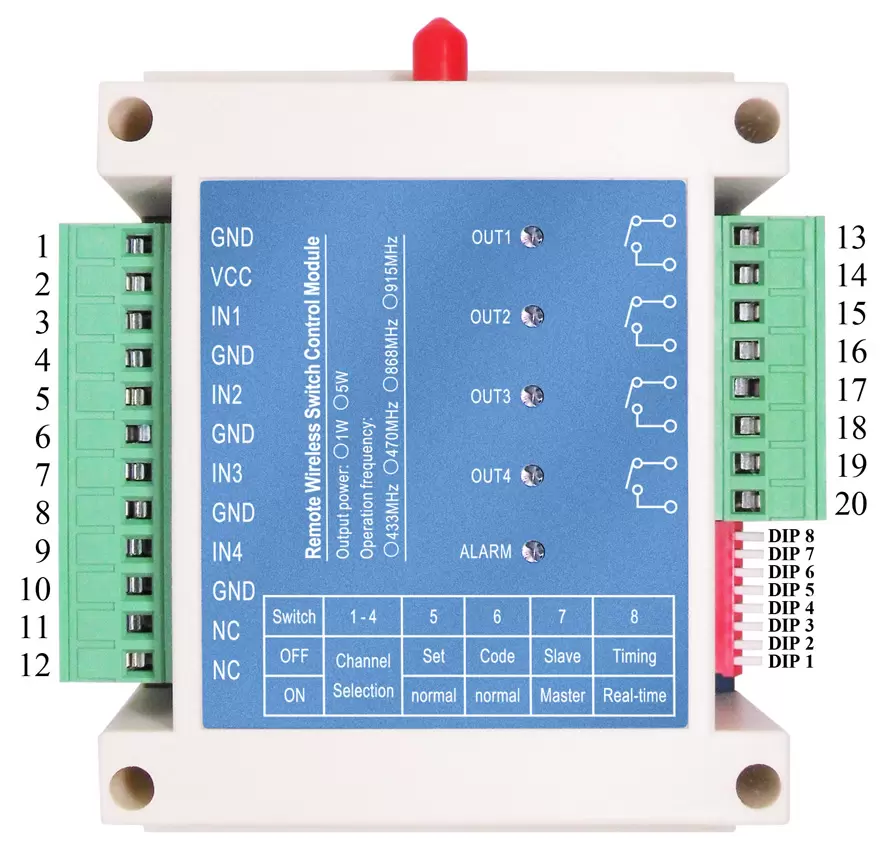

Определение контактов беспроводного коммутационного модуля SK509

НОМЕР ПИН-КОДА	Приколоть	Описание
1	Земля	Подключите отрицательную силу
2	ВКЦ	Подключите положительную силу
3	ИН1	Вход переключателя Ch1, внутренний подтягивающий резистор
4	Земля	Вход переключателя Ch1, внутренний подтягивающий резистор
5	ИН2	Вход переключателя Ch2, внутренний подтягивающий резистор
6	Земля	Вход переключателя Ch2, внутренний подтягивающий резистор
7	ИН3	Вход переключателя Ch3, внутренняя подтяжка
8	Земля	Вход переключателя Ch3, внутренняя подтяжка
9	ИН4	Вход переключателя Ch4, внутренний подтягивающий резистор
10	Земля	Вход переключателя Ch4, внутренний подтягивающий резистор
11	NC	Зарезервировано, не подключено
12	NC	Зарезервировано, не подключено
13	ВЫХОД1	Выход реле Ch1
14	ВЫХОД1	Выход реле Ch1
15	ВЫХОД2	Выход реле Ch2
16	ВЫХОД2	Выход реле Ch2
17	ВЫХОД3	Выход реле Ch3
18	ВЫХОД3	Выход реле Ch3
19	ВЫХОД4	Выход реле Ch4
20	ВЫХОД4	Выход реле Ch4

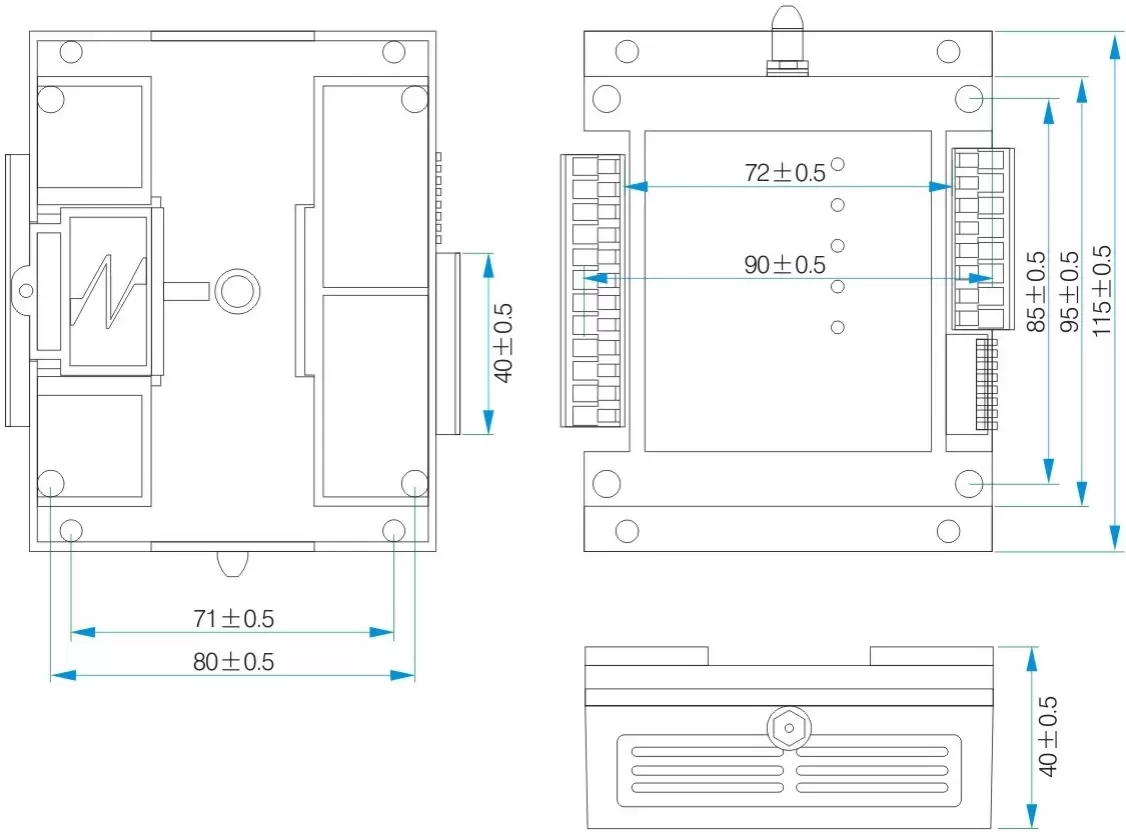

Механические размеры беспроводного коммутационного модуля SK509
