Примечание: приведенные ниже параметры были протестированы при напряжении 12 В и температуре 25 ℃.
| Параметр | Мин. | Тип. | Макс | Единица | Состояние |
| Состояние | |||||
| Рабочее напряжение | 9 | 12 | 30 | В | |
| Рабочая температура | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток Rx | <20 | мА | |||
| Ток передачи | <300 | мА | |||
| Ток в режиме ожидания | <5 | мА | @12V режим синхронизации Мастер не отправляет сообщение | ||
| Параметры РЧ | |||||
| Выходная мощность | 31,5 | дБм | |||
| Чувствительность | -121 | дБм | @1200 | ||
| Интерфейс | Ввод/вывод |
| Канал | 4 канала |
| Коммуникация | Двусторонний |
| Открытое расстояние (км) | 3~4 |

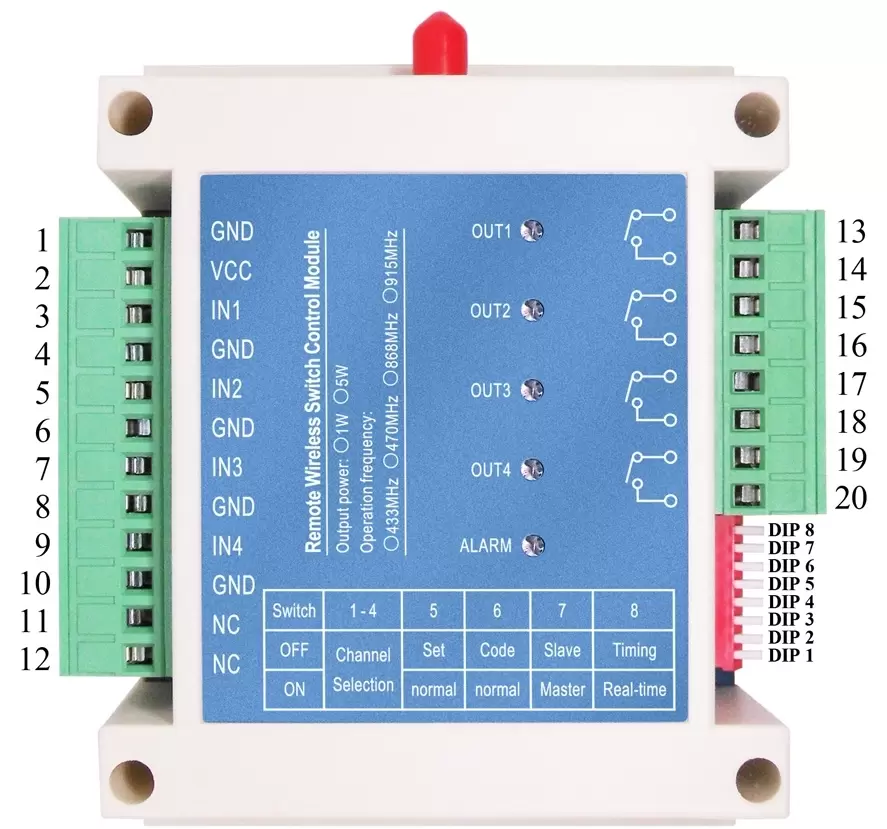

| НОМЕР ПИН-КОДА | Приколоть | Описание |
| 1 | Земля | Подключите отрицательную силу |
| 2 | ВКЦ | Подключите положительную силу |
| 3 | ИН1 | Вход переключателя Ch1, внутренний подтягивающий резистор |
| 4 | Земля | |
| 5 | ИН2 | Вход переключателя Ch2, внутренний подтягивающий резистор |
| 6 | Земля | |
| 7 | ИН3 | Вход переключателя Ch3, внутренняя подтяжка |
| 8 | Земля | |
| 9 | ИН4 | Вход переключателя Ch4, внутренний подтягивающий резистор |
| 10 | Земля | |
| 11 | NC | Зарезервировано, не подключено |
| 12 | NC | Зарезервировано, не подключено |
| 13 | ВЫХОД1 | Выход реле Ch1 |
| 14 | ||
| 15 | ВЫХОД2 | Выход реле Ch2 |
| 16 | ||
| 17 | ВЫХОД3 | Выход реле Ch3 |
| 18 | ||
| 19 | ВЫХОД4 | Выход реле Ch4 |
| 20 |
Интерфейс: ИО,Уарт
Канал: 1 канал
Коммуникация: В одну сторону
Открытое расстояние (км): 4~5
Размер (мм):49,5*32,2(передача) 82*45(прием)
Интерфейс: ИО,Уарт
Канал: 1 канал
Коммуникация: В одну сторону
Открытое расстояние (км): 13~15
Размер (мм):90*104(передача) 82*45(прием)
Интерфейс: ИО,Уарт
Канал: 1 канал
Коммуникация: В одну сторону
Открытое расстояние (км): 8~9
Размер (мм):61,5*59(передача) 82*45(прием)
Интерфейс: ИО
Канал: 4 канала
Коммуникация: Двусторонний
Открытое расстояние (км): 2.5~3
Размер (мм):115*90
Interface: IO
Channel: 4 channel
Communication: Two-way
Open distance(km): 2.5~3
Размер (мм):115*90
Интерфейс: ИО,Уарт
Канал: 1 канал
Коммуникация: В одну сторону
Открытое расстояние (км): 4~5
Размер (мм):49,5*32,2(передача) 82*45(прием)
Интерфейс: ИО,Уарт
Канал: 1 канал
Коммуникация: В одну сторону
Открытое расстояние (км): 8~9
Размер (мм):61,5*59(передача) 82*45(прием)
Интерфейс: ИО
Канал: 4 канала
Коммуникация: Двусторонний
Открытое расстояние (км): 12
Размер (мм):115*90
Interface: 4-20ma
Channel: 4 channel
Communication: One-way
Open distance(km): 3
Размер (мм):115*90
Интерфейс: ИО,Уарт
Канал: 4 канала
Коммуникация: В одну сторону
Открытое расстояние (км): 3~4
Размер (мм):115*90
