SV6202: 2 Вт промышленный малогабаритный радиочастотный модем с большим радиусом действия и защитой от электростатического разряда. Прозрачные беспроводные UART-модули.

SV6202 — это сверхдальний высокоинтегрированный радиомодем, использующий высокопроизводительный SI4432 от Silicon Labs и промышленный микроконтроллер. Доступны варианты TTL / 232 / 485, соответствующие SV6202-TTL / SV6202-232 / SV6202-485. SV6202 обладает хорошей чувствительностью и выходной мощностью 1 Вт для обеспечения большой дальности связи и надежной связи. Для предотвращения помех SV6202 имеет 40 частотных каналов и настраиваемый идентификатор сети (Net ID). SV6202 — гибкий, но простой в использовании модем с множеством параметров, таких как частота, скорость передачи данных, выходная мощность, идентификатор сети (Net ID), идентификатор узла (Node ID). Параметры можно настраивать с помощью ПК или собственного устройства.
SV6202 использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

СКАЧАТЬ

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	4.5	5.0	6.5	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Ток Rx		25		мА	уровень ТТЛ
		34		мА	485 уровень
		32.7		мА	232 уровень
Ток передачи		900		мА	@33dBm
ток сна		<5		uA	@ Специальная версия с низким энергопотреблением
Параметры РЧ
Диапазон частот	414.92	433.92	453.92	МГц	@433MHz
Диапазон частот	470,92	489,92	509.92	МГц	@470MHz
Скорость передачи данных	1.2	9.6	115.2	Кбит/с	ГФСК
Выходная мощность	13	/	+33	дБм
Чувствительность		-121		дБм	@1.2Кбит/с

Характеристики радиочастотного модема SV6202

Встроенный программный сторожевой таймер
Встроенная аппаратная схема самосброса для защиты от сбоев, устойчивая к сильным внешним помехам
Частота: 433/470/868/915 МГц
Промышленный класс
40 каналов
4 байта идентификатора сети и 2 байта идентификатора узла
Скорость последовательной передачи данных: 1200 ~ 115200 бит/с
Скорость передачи данных по воздуху: 1200 ~ 115 200 бит/с
Модуляция GFSK
RSSI
Параметры сохраняются автоматически
Интерфейс: TTL/RS232/RS485
Двунаправленный и полудуплексный
Чувствительность: -121 дБм
Максимальная выходная мощность: 2 Вт (+33 дБм)
Рабочее напряжение: 4,5 ~5 В
Рабочая температура: -40 ~ +85 °С
Вес: 48 г

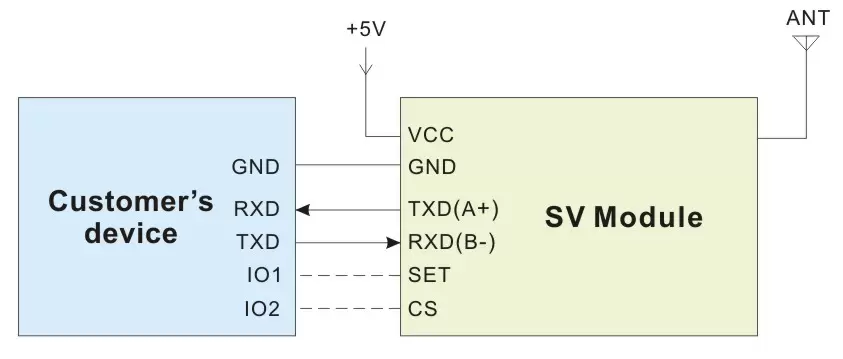

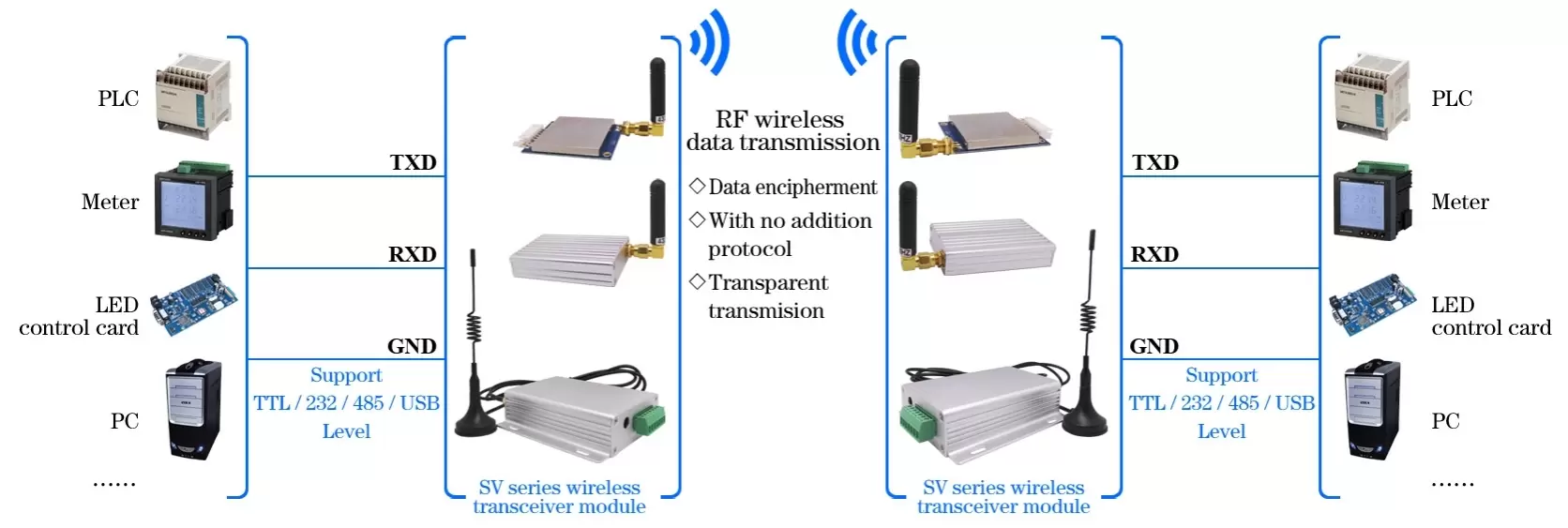

Схема применения 2-ваттного промышленного радиочастотного модема SV6202

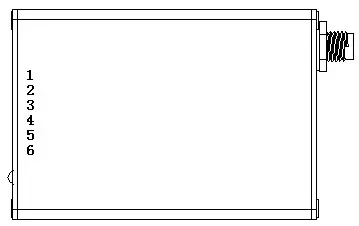

Определение контактов 2-ваттного промышленного радиочастотного модема SV6202

Номер контакта	Определение	Описание
1	ВКЦ	Подключен к положительному источнику питания (обычно 5 В)
2	Земля	Подключено к земле
3	TXD	TXD модуля и подключение к внешнему RXD
4	RXD	RXD модуля и подключение к внешнему TXD
5	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым.
6	CS	Для версии модуля по умолчанию этот вывод необходимо оставить плавающим (модуль имеет встроенную схему самосброса для предотвращения сбоев). Примечание: клиенты могут настроить спящую версию программы (без функции самосброса), спящий режим с низким уровнем, ток ниже 5 мкА, выход высокого уровня по умолчанию.

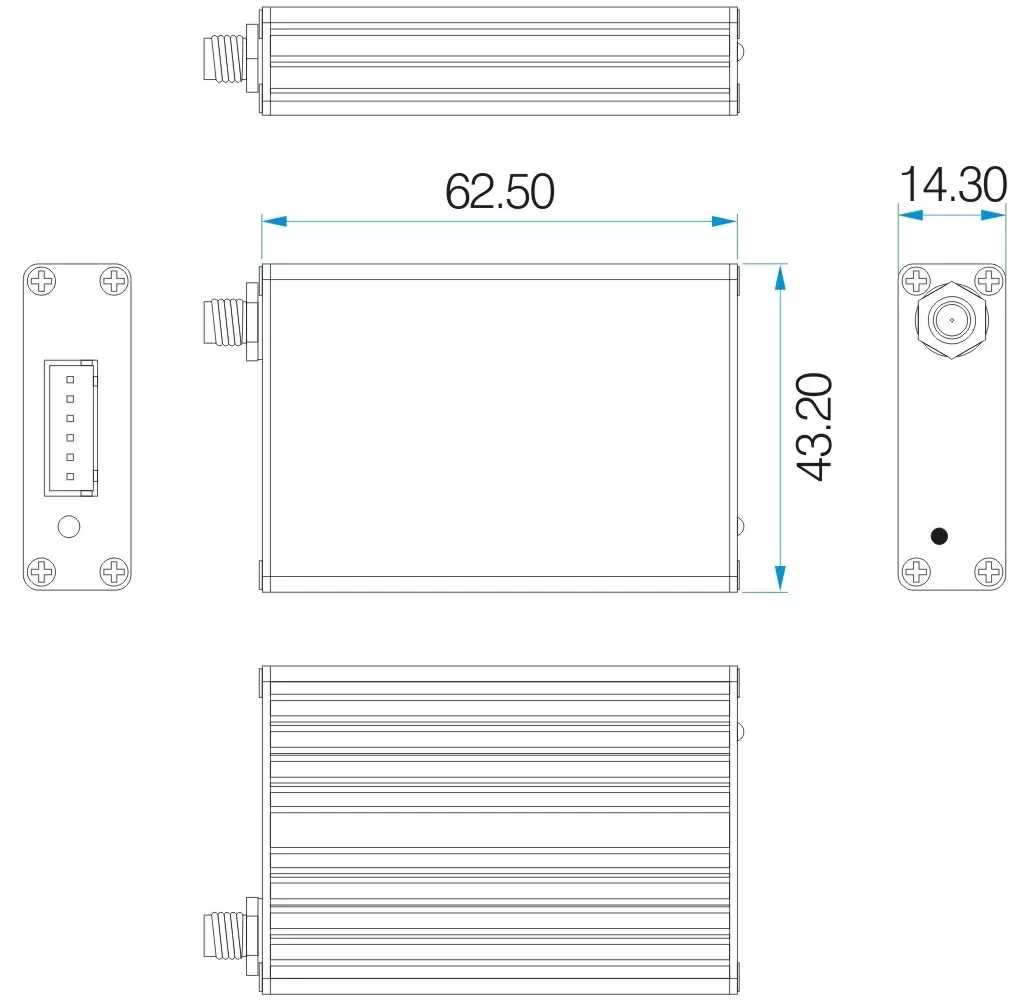

Механические размеры 2-ваттного промышленного радиочастотного модема SV6202
