SV652: промышленный радиочастотный модем с алюминиевым корпусом и большой дальностью действия мощностью 500 мВт с защитой от электростатического разряда

SV652 — высокоинтегрированный радиочастотный модем промышленного класса. Доступны варианты TTL / 232 / 485, соответствующие SV652-TTL / SV652-232 / SV652-485. SV652 обладает высокой чувствительностью и выходной мощностью 500 мВт, что обеспечивает большую дальность связи и надежную связь. Для предотвращения помех SV652 имеет 40 частотных каналов и настраиваемый идентификатор сети (Net ID). SV652 — гибкий, но простой в использовании модем с множеством параметров, таких как частота, скорость передачи данных, выходная мощность, идентификатор сети (Net ID), идентификатор узла (Node ID). Параметры можно настраивать с помощью ПК или собственного устройства.
SV652 использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

СКАЧАТЬ

Характеристики радиочастотного модема SV652

Встроенный программный сторожевой таймер
Встроенная аппаратная схема самосброса для защиты от сбоев, устойчивая к сильным внешним помехам
433/470/868/915 МГц (настраиваемая частота 240–930 МГц)
Промышленный класс
40 каналов
4 байта идентификатора сети и 2 байта идентификатора узла
Скорость последовательной передачи данных: 1200 ~ 115200 бит/с
Скорость передачи данных по воздуху: 1200 ~ 115 200 бит/с
Модуляция GFSK
RSSI
Интерфейс: TTL/RS232/RS485
Автоматическое согласование антенн
Двунаправленный и полудуплексный
Чувствительность: -121 дБм
Максимальная выходная мощность: 500 мВт (+27 дБм)
Рабочее напряжение: 3,3~6,5 В
Рабочая температура: -40 ~ +85 °С
Вес: 47 г
Параметры сохраняются автоматически

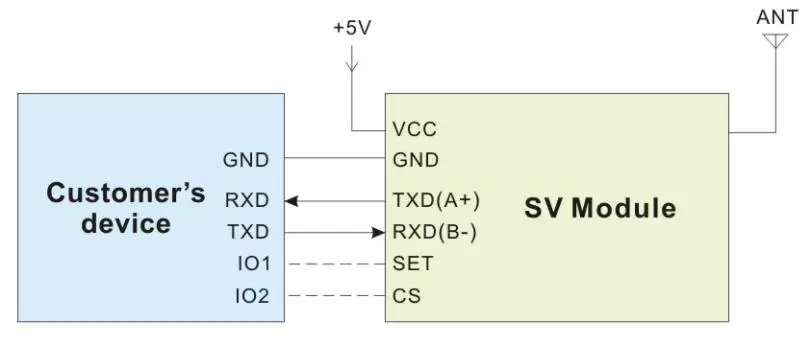

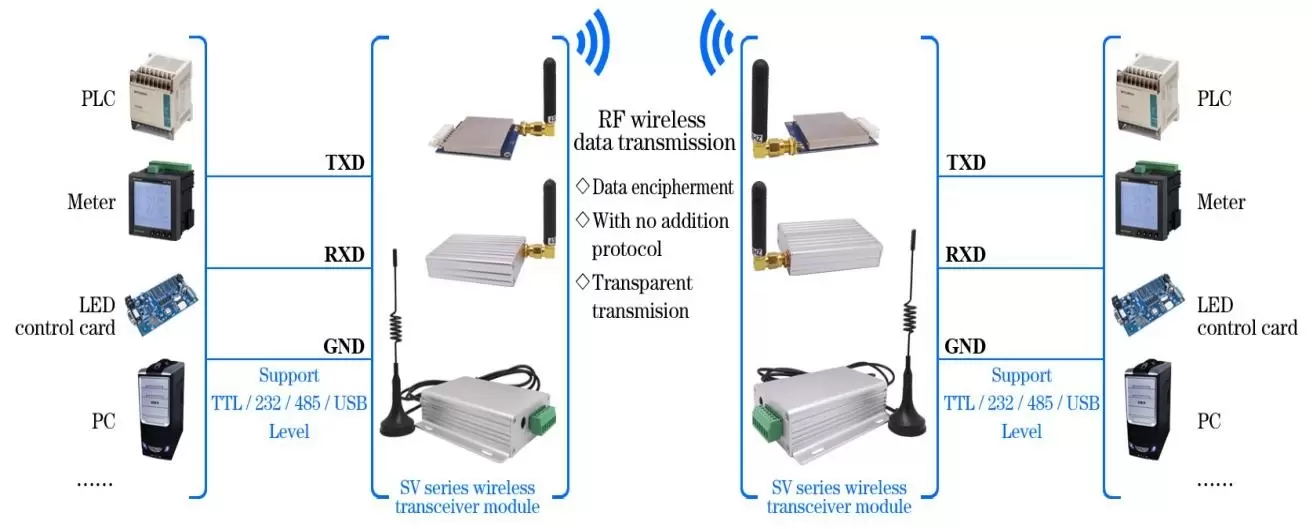

Схема применения беспроводного радиочастотного модема SV652 с корпусом из промышленного алюминия.

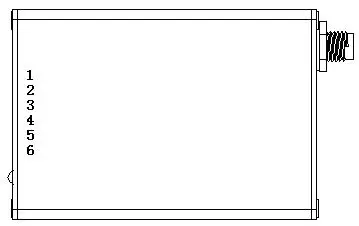

Распиновка беспроводного радиочастотного модема SV652 мощностью 500 мВт с защитой от электростатического разряда

Номер контакта	Определение	Описание
1	ВКЦ	Подключен к положительному источнику питания (обычно 5 В)
2	Земля	Подключено к земле
3	TXD	TXD модуля и подключение к внешнему RXD
4	RXD	RXD модуля и подключение к внешнему TXD
5	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым.
6	CS/NC	Для версии модуля по умолчанию этот вывод необходимо оставить плавающим (модуль имеет встроенную схему самосброса для предотвращения сбоев). Примечание: клиенты могут настроить спящую версию программы (без функции самосброса), спящий режим с низким уровнем, ток ниже 5 мкА, выход высокого уровня по умолчанию.

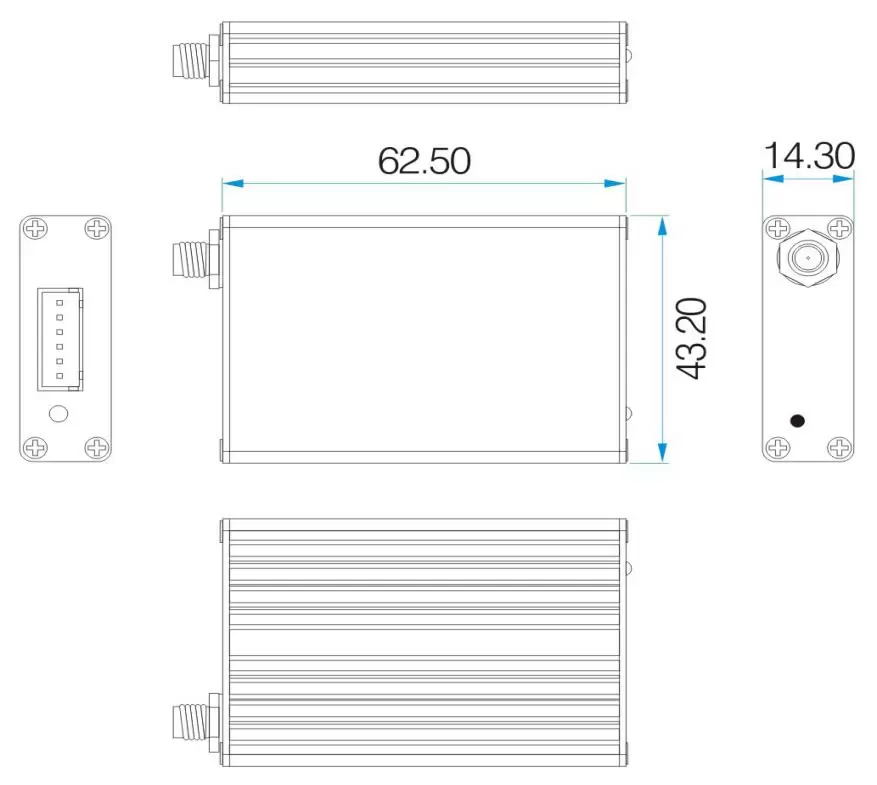

Механические размеры беспроводного радиомодема дальнего действия SV652 в алюминиевом корпусе.

Механические размеры радиомодема SV652
