ДОМ > Продукты > СШП модули > UWB650: Высокоточный модуль UWB для определения да...

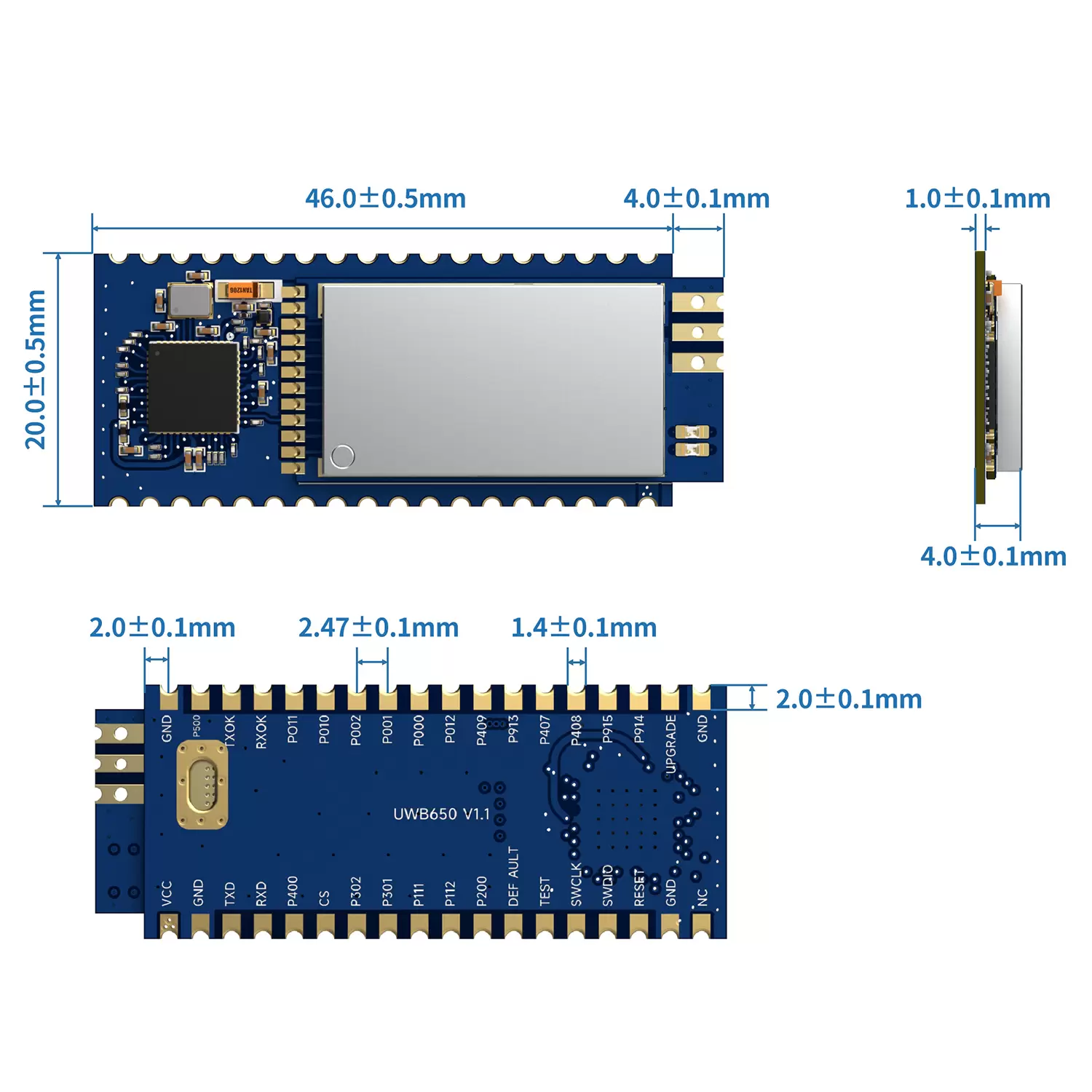

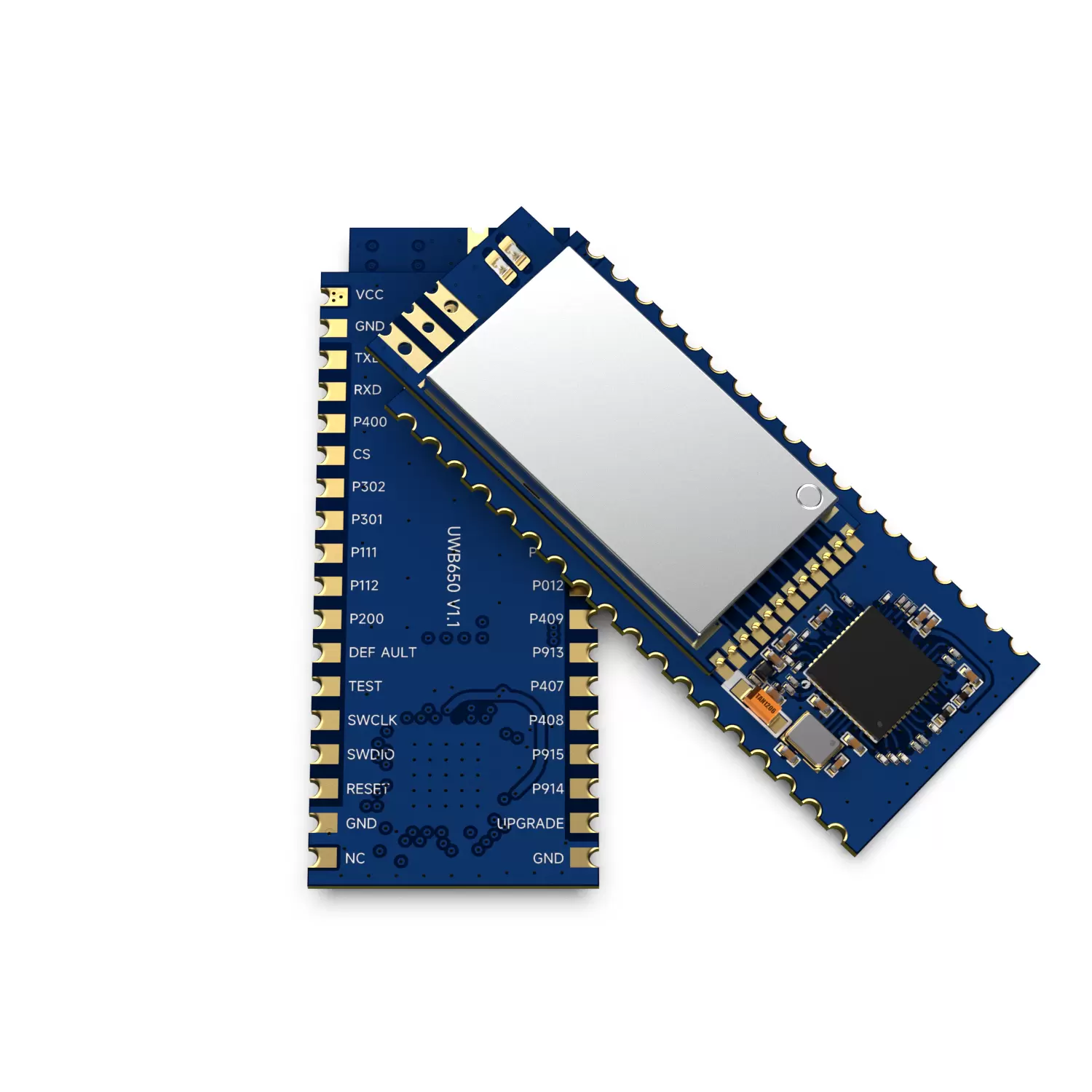

UWB650: Высокоточный модуль UWB для определения дальности и позиционирования в помещении. Шифрование AES128.
Модуль UWB650, выпущенный компанией NiceRF, представляет собой модуль беспроводной связи, основанный на технологии сверхширокополосной связи (UWB) и совместимый со стандартным протоколом IEEE 802.15.4-2020. Модуль UWB650, созданный на основе UWB3000F27, оснащен микросхемой усилителя высокой мощности мощностью 0,5 Вт. Пользователям не нужно проектировать какие-либо схемы, поскольку модуль UWB650 включает в себя модуль беспроводной связи и связанные с ним схемы, интегрированные с устройствами защиты от электростатического разряда для обеспечения эффективной статической защиты от электростатического разряда. Модуль UWB650 сочетает в себе функции передачи данных, двусторонней дальности (DS-TWR) и трехточечного планарного позиционирования технологии UWB в одном модуле. Пользователи могут легко использовать эти функции через интерфейс UART на модуле без необходимости дополнительного проектирования и разработки.
Параметр | Состояние | Мин. | Тип. | Макс. | Единица |
Напряжение питания | 3.0 | 4.2 | 5,5 | В | |
Диапазон рабочих температур | -20 | 25 | 60 | ℃ | |
Частотный диапазон | CH5 | 6489,6 | МГц | ||
Скорость радиочастотной передачи данных | 850 тыс. | 6,8 млн. | б/с | ||
Текущее потребление | |||||
Ток сна | < 2,2 | мА | |||
Во время передачи данных Ток приема | 64~72 | мА | |||
Во время ранжирования Ток приема | 36 | мА | |||
Во время передачи данных Ток передачи | <100 | мА | |||
Во время ранжирования Ток передачи | 36 | мА | |||
РЧ параметр r | |||||
Мощность передачи | @VCC=5,0 В | -5 | 27 | дБм | |
Пропускная способность передачи ( BW) | 499,2 | МГц | |||
Получить параметры | |||||
Чувствительность приемника | @850Кбит/с | -100 | дБм | ||
@6,8 Мбит/с | -94 | дБм | |||
Функции
Соответствует стандарту IEEE 802.15.4-2020 UWB и протоколу связи.
Поддерживает канал UWB 5 (6489,6 МГц)
Поддерживает скорость радиочастотного сигнала 6,8 Мбит/с и 850 Кбит/с.
Поддерживает преамбулы 3/4/9/10/11/12, при этом модули не могут обмениваться данными между различными конфигурациями преамбул.
Поддерживает несколько уровней мощности передачи, максимальная мощность передачи 0,5 Вт.
Передача данных на сверхдальние расстояния
Принимает двустороннюю двустороннюю дальность (DS-TWR)
Применяет трехточечный метод плоского позиционирования для точного расчета позиционирования.
Электростатическая защита (ESD)
Приложения
Позиционирование персонала в крупном промышленном производстве
Различные сценарии позиционирования в помещении
Расположение подземной угольной шахты
Расстановка персонала больницы

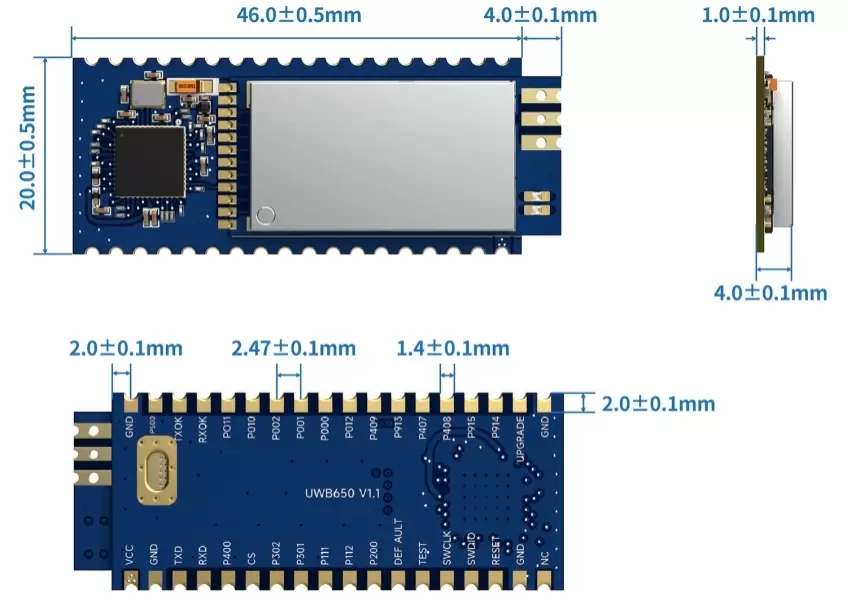

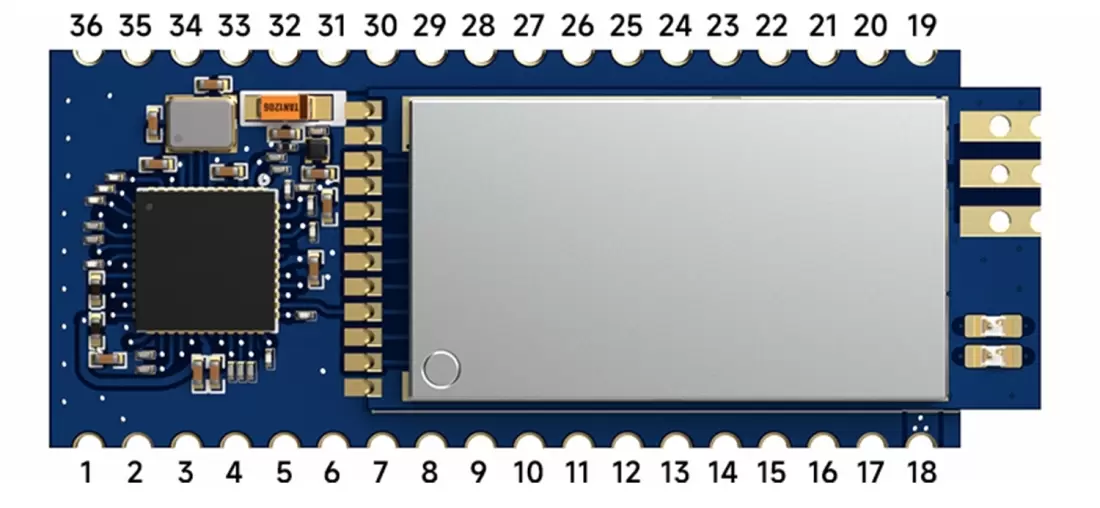

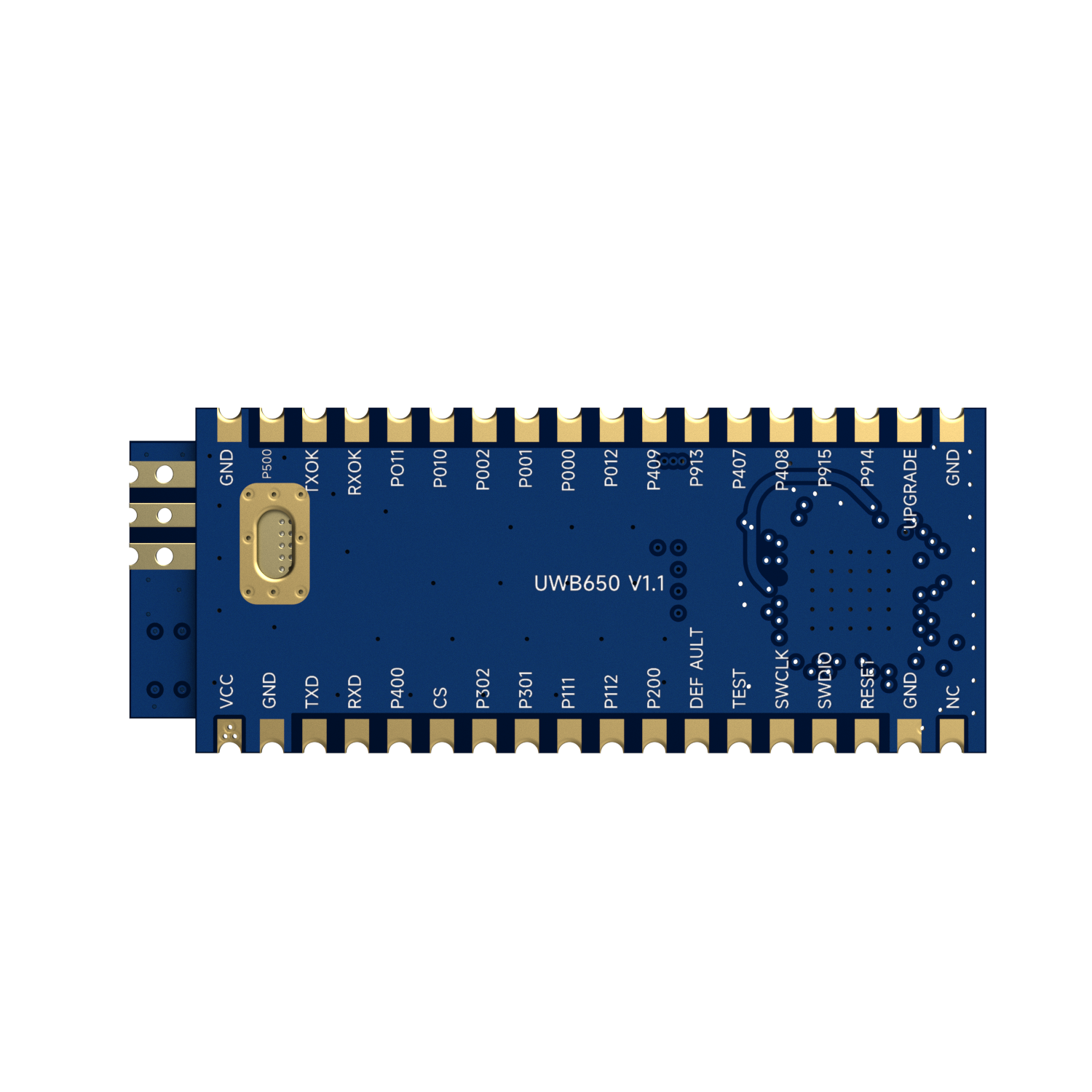

Номер контакта | Определение контакта | ввод/вывод | Напряжение | Описание |
1 | Северная Каролина | |||
2,17,19,36 | Земля | - | 0-3,3 В | Подключите к заземлению источника питания |
3 | ПЕРЕЗАГРУЗИТЬ | я | 0-3,3 В | Контакт сброса модуля, нормальный высокий уровень, потяните вниз, чтобы сбросить |
4 | Сдержанный | Оставить открытым | ||
5 | Сдержанный | Оставить открытым | ||
6 | ТЕСТ | я | 0-3,3 В | Бронировать |
7 | ПО УМОЛЧАНИЮ | я | 0-3,3 В | В рабочем состоянии непрерывное опускание для около 10 секунд с внутренними подтягивающими силами перезагрузка и восстановление заводских настроек
|
8 | Р200 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
9 | Р112 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
10 | P111 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
11 | P301 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
12 | P302 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
13 | CS | я | 0-3,3 В | Штифт для сна, вытянутый внутрь, входит в сон режим при низком внешнем управлении |
14 | Р400 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
15 | прием | я | 0-3,3 В | Контакт ввода последовательных данных, подключенный к контакту TXD внешнее устройство |
16 | TXD | О | 0-3,3 В | Контакт ввода последовательных данных, подключенный к контакту RXD внешнее устройство |
18 | ВКК | - | 3,0-5,5 В | Положительный полюс внешнего источника питания |
20 | P500 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
21 | ТХОК | О | 0-3,3 В | Только в режиме передачи данных, по умолчанию используется низкий уровень. Выводит высокий уровень после завершения передачи данных |
22 | RXOK | О | 0-3,3 В | Только в режиме передачи данных, по умолчанию используется низкий уровень. Модуль постоянно выдает высокий уровень во время период от получения данных до завершения последовательного вывода |
23 | P011 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
24 | P010 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
25 | P002 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
26 | P001 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
27 | P000 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
28 | P012 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
29 | P409 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
30 | P913 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
31 | P407 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
32 | P408 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
33 | Р915 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
34 | P914 | ввод/вывод | 0-3,3 В | Внутренний ввод-вывод MCU, расширяемые приложения |
35 | ОБНОВЛЕНИЕ | я | 0-3,3 В | Внутреннее подтягивание. Модуль сбрасывается и входит режим последовательного обновления после получения низкоуровневый вход снаружи |
