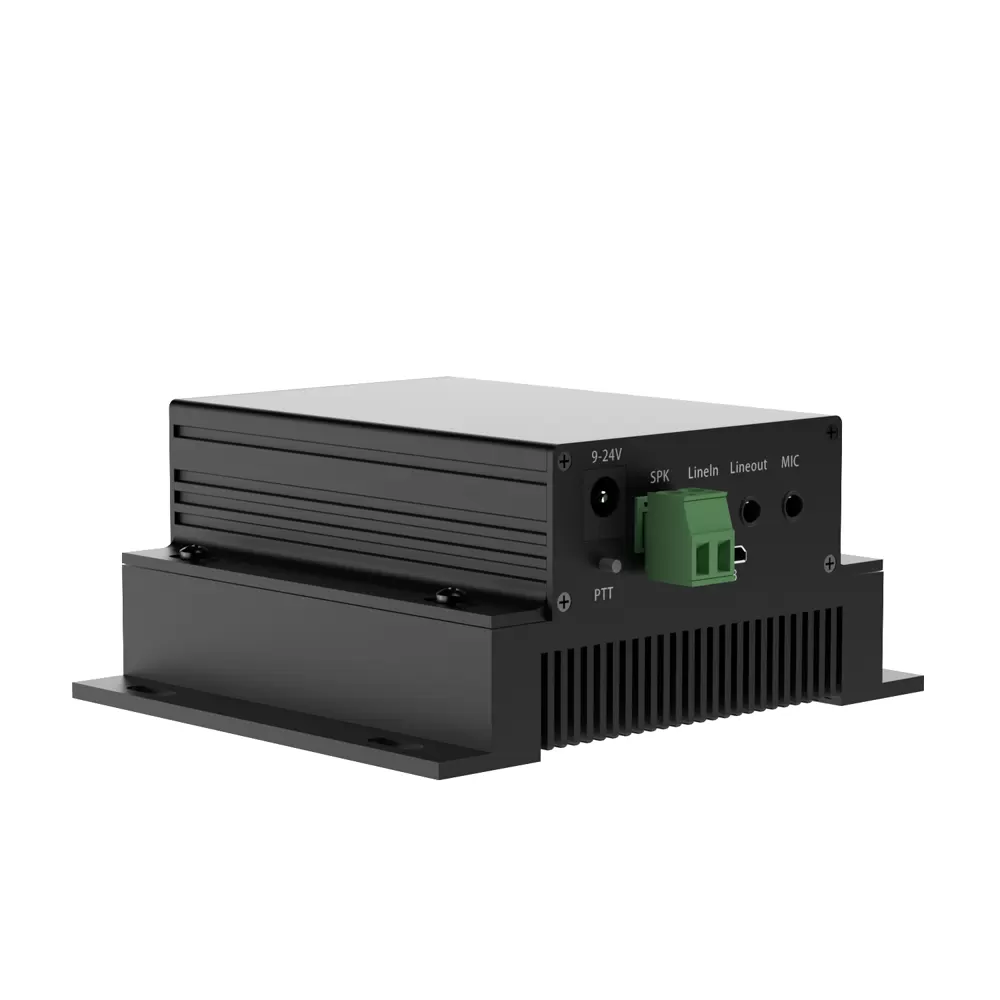

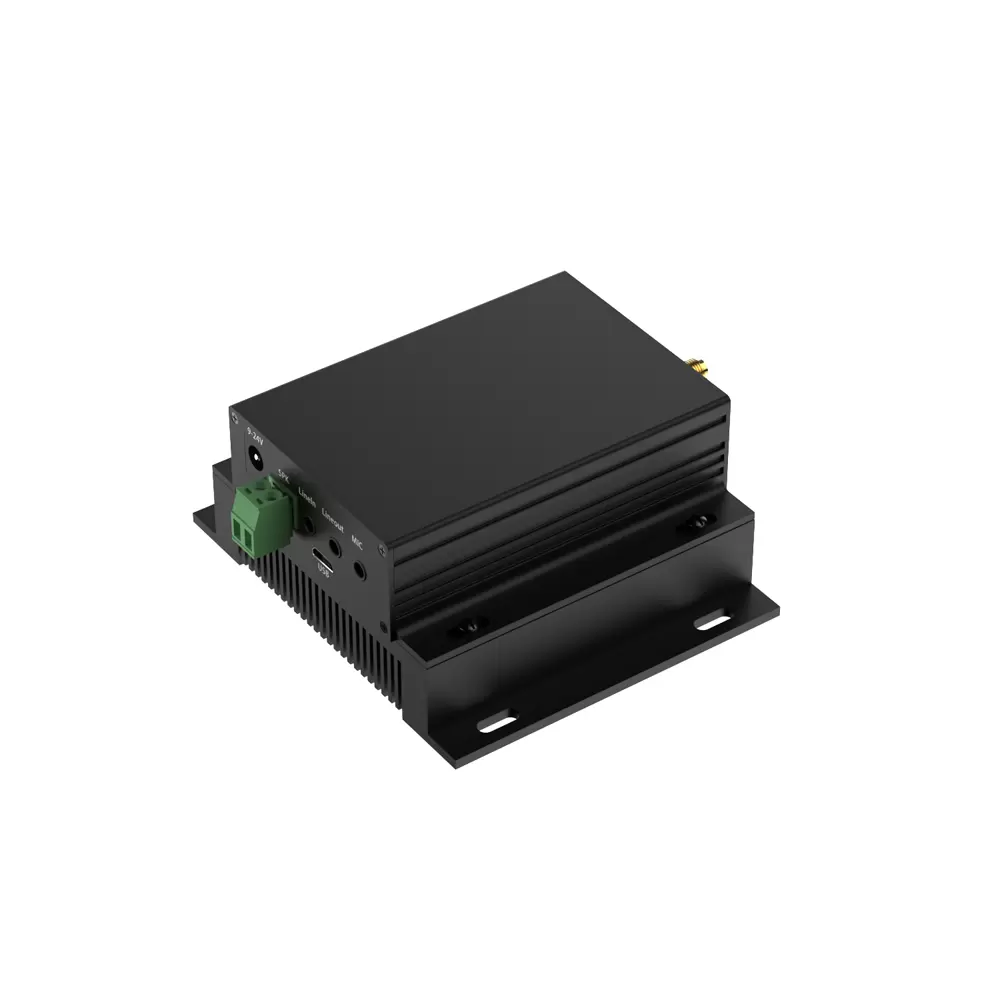

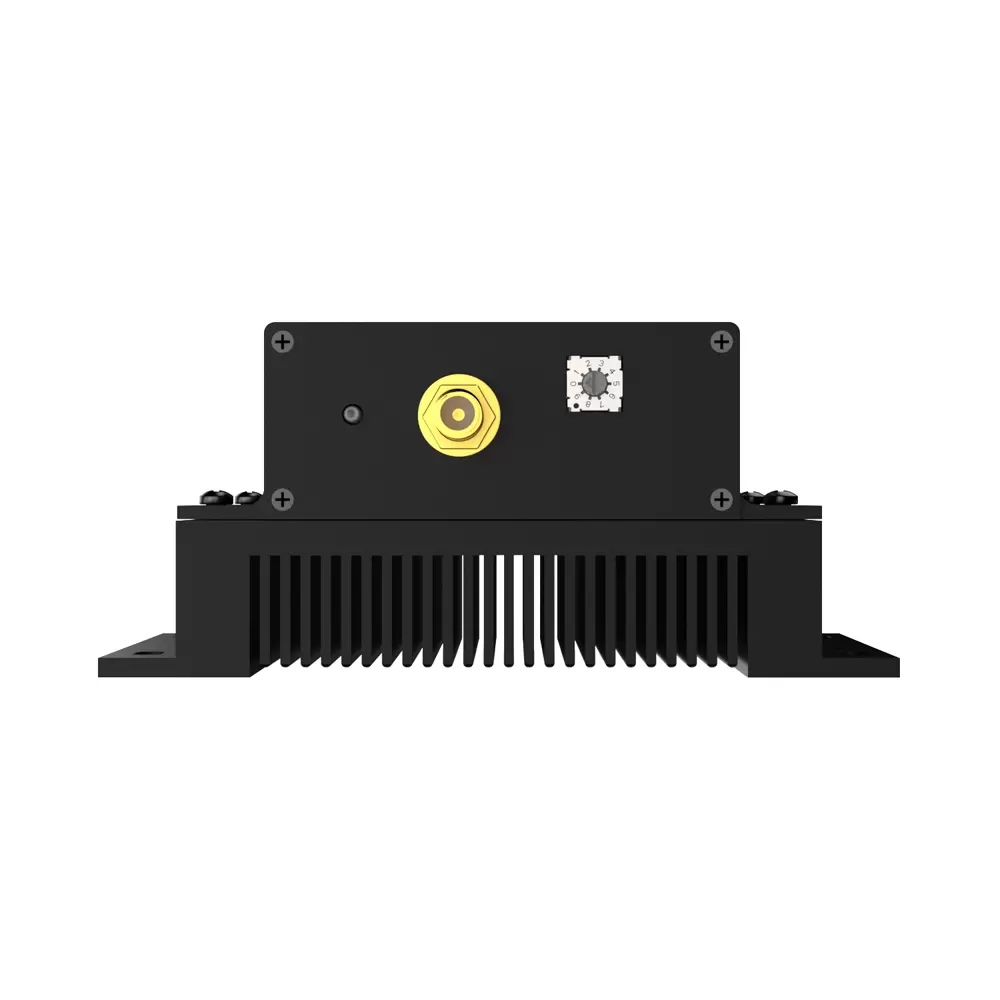

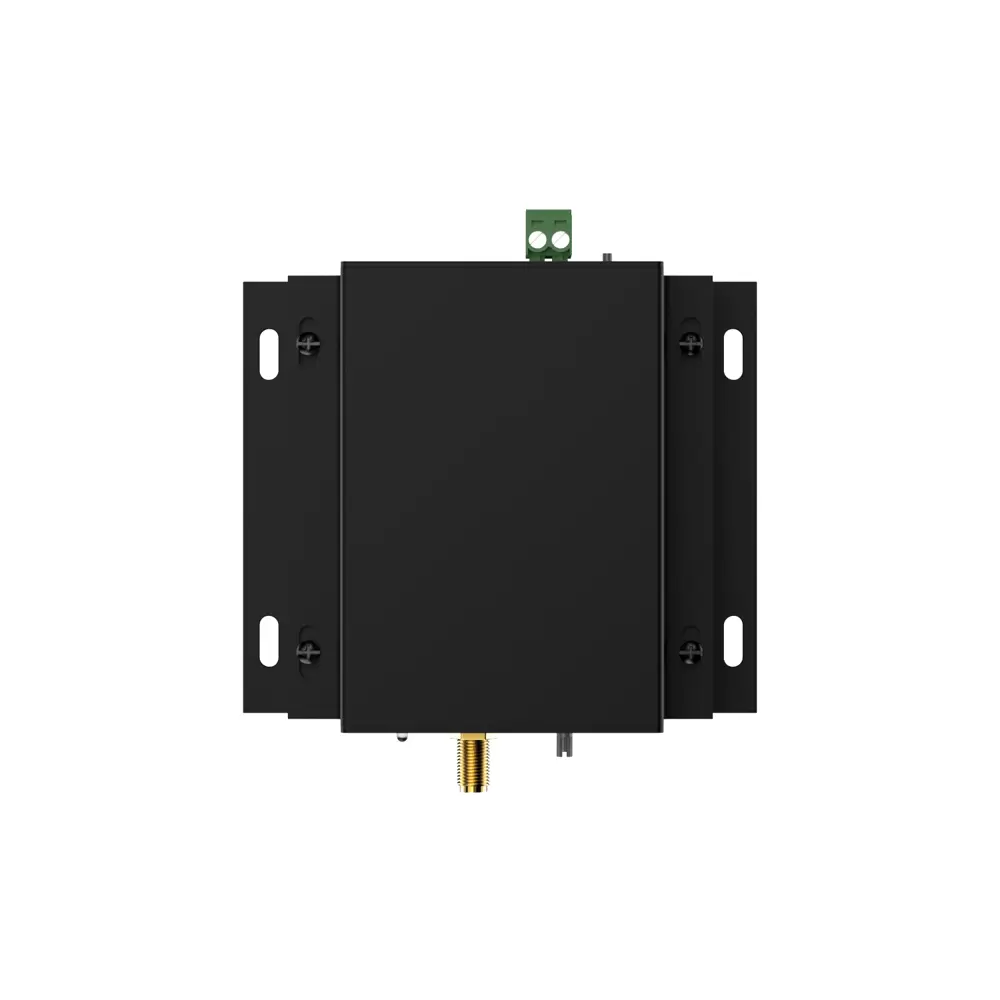

SA628F39：Мощный полнодуплексный аудиомодуль передачи звука мощностью 8 Вт
SA628F39 — это мощный полнодуплексный беспроводной модуль передачи данных и звука мощностью 8 Вт. Пользователи могут считывать и настраивать внутренние параметры модуля через последовательный USB-интерфейс, а также через удобный интерфейс ПК, а также управлять его функциями передачи и приема. Передача и прием данных могут осуществляться непосредственно через последовательный порт, обеспечивая полнодуплексную беспроводную связь с функциональностью Mesh.
SA628F39 оснащен множеством механизмов безопасности, включая защиту от обратной полярности, защиту от перегрузки по току и напряжению, а также защиту от замерзания, что обеспечивает стабильную работу в различных сложных условиях. Для удаленной беспроводной цифровой передачи голоса пользователю достаточно подключить только источник питания, динамик и микрофон. Модуль прост в эксплуатации и быстро развертывается.
SA628F39 поддерживает многоканальный одновременный прием и самоорганизующуюся Mesh-сеть. Он также поддерживает беспроводное (OTA) обновление или обновление через последовательный порт.
Модуль SA628F39 разработан с эффективным теплоотводом и теплопроводящим основанием для обеспечения стабильности и надежности при работе на высокой мощности.
SA628F39 производится и тестируется с использованием бессвинцовой технологии и соответствует стандартам RoHS и Reach.
Параметры | Состояние | Мин. | Тип. | Макс. | Единица |
Источник питания | 9 | 12 | 25 | В | |
Рабочая температура | - 4 0 | 25 | 70 | ℃ | |
Потребление тока | |||||
Ток RX | @Нет аудиовыхода, 12 В | 70 | мА | ||
Ток передачи (высокая мощность) | @12 В 39 дБ м, связь между двумя людьми | 1200 | мА | ||
@12 В 39 дБм, связь с 8 людьми | 370 | мА | |||
Параметры РЧ | |||||
Рабочая частота | УВЧ | 400 | 470 | МГц | |
Частота доставки по умолчанию | УВЧ (интервал 1 МГц) | 440.125 | 455.125 | МГц | |
Мощность передачи | @12v,440MHz | 38 | 39 | 40 | дБм |
Регулируемый диапазон мощности передачи | @12v,440MHz | 30 | 40 | дБм | |
Пропускная способность (BW) | 500 | КГц | |||
Параметры звука | |||||
Чувствительность к модуляции | 10 | 200 | мВ | ||
Отношение сигнал/шум (SNR) на приеме | 80 | дБ | |||
Частотная характеристика | 60 | 3800 | Гц | ||
Голосовой выход ( линейный выход) | Нагрузка 16 Ом | 40 | мВт | ||
Выходная мощность голоса ( SPK +,SPK-) | Нагрузка 8 Ом | 2000 | мВт | ||
Параметры задержки | 2канала | 80 | РС | ||
3канала | 120 | РС | |||
4канала | 160 | РС | |||
6 каналов | 240 | РС | |||
8каналов | 320 | РС | |||
Функции
Диапазон частот УВЧ 400-470 МГц
USB-интерфейс
Функция эхоподавления
Защита от электростатического разряда и сторожевой таймер
Линейный вход + микрофонный вход
Линейный выход + двойной выход SPK
Ячеистая сеть, одновременный прием
Обновление OTA и серийного номера
5-уровневая регулировка VoC
8 каналов полнодуплексной передачи данных/голоса
Профессиональный дизайн теплоотвода, общее охлаждение системы
Дальность передачи 8 км на открытой местности
Приложения
Пожарная аварийная связь
Метро, туннельная связь
Система внутренней связи для верховой езды
Система безопасности зданий и жилых помещений
Высококачественная полнодуплексная рация
Система внутренней связи безопасности для особых сценариев
Рация для специального задания

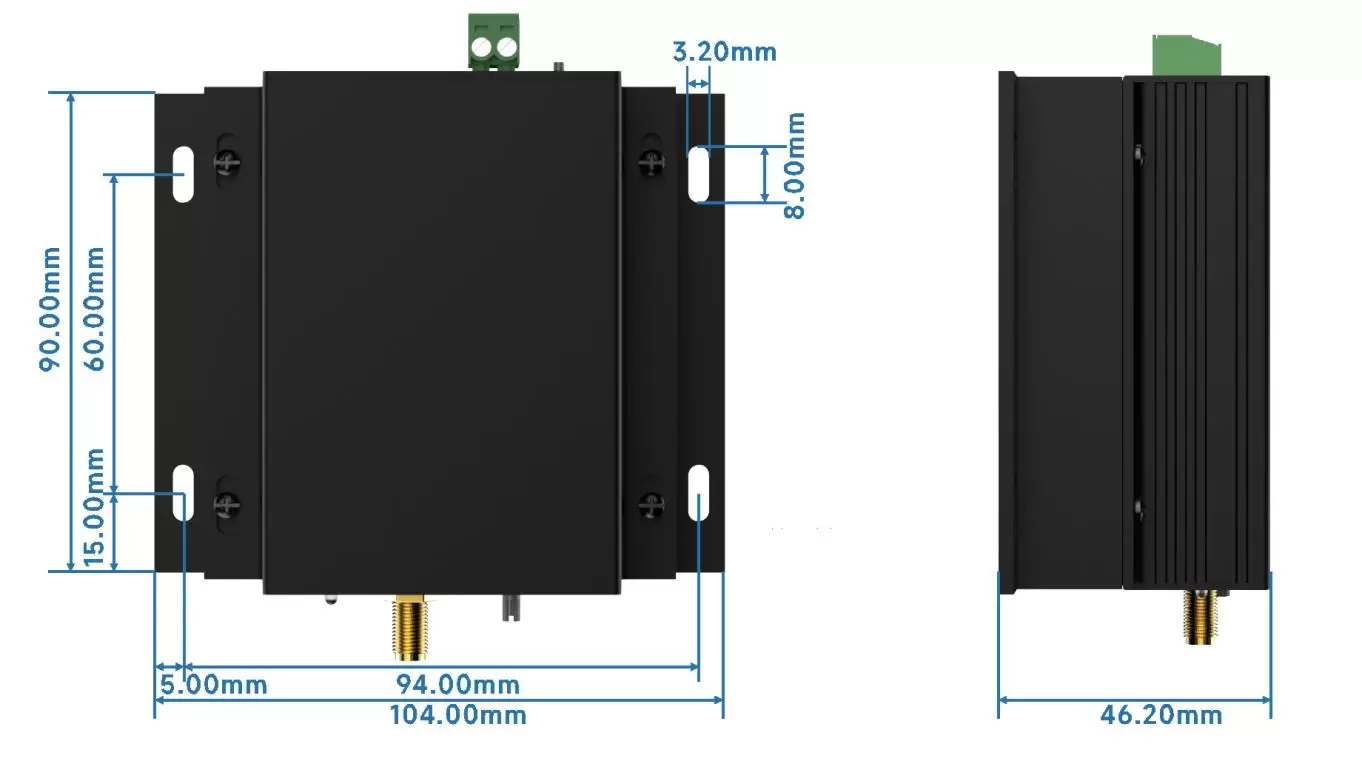

Маркировка модулей

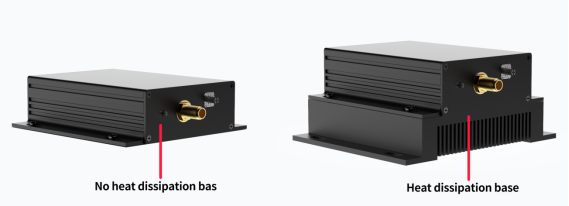

В конструкции высокопроизводительного модуля теплоотвод является критически важным фактором для обеспечения стабильной работы и продления срока службы устройства. Модуль SA628F39 отличается эффективной структурой теплоотвода с оптимизированным внутренним распределением тепла. В сочетании с конструкцией основания с высокой теплопроводностью, тепло, выделяемое внутри модуля, быстро отводится к внешним охлаждающим устройствам, что повышает эффективность теплоотвода и обеспечивает стабильность и надежность модуля при непрерывной работе на высокой мощности.
При настройке на звонки восьми абонентам базовая станция не требуется, что значительно уменьшает габариты и вес.
Модуль имеет высокую мощность, поэтому использование стандартной антенны может не обеспечить оптимальной производительности. NiceRF рекомендует следующие две антенны.
1. БЛГ-УВЧ40
2. SW-UHF390
