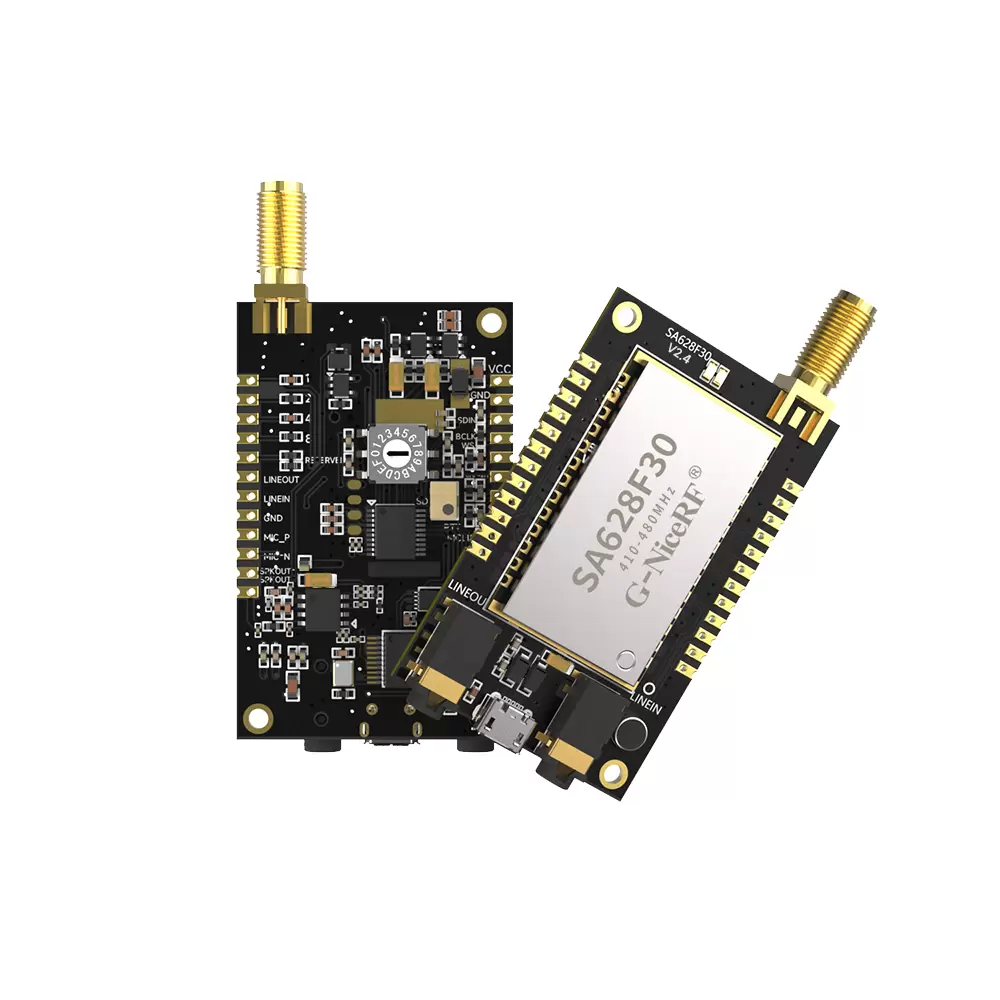

SA628F30: беспроводной аудиомодуль с полным дуплексом и большой дальностью действия, 1 Вт, частотой дискретизации 16 КБ
- SA628F30 — это беспроводной полнодуплексный голосовой модуль с выходной мощностью 1 Вт и ячеистой сетью. SA628F30 очень прост в использовании. Для начала работы достаточно подключить антенну, блок питания и динамик. Микрофон, аудиоусилитель, переключатель радиоканалов и регулятор громкости встроены в плату. SA628F30 имеет USB-интерфейс и специальное программное обеспечение для ПК. Модуль легко настраивается и позволяет принимать и передавать SMS-сообщения с помощью программного обеспечения для ПК.
- Модуль SA628F30 оснащён встроенными высокоскоростными микроконтроллерами, высококачественным голосовым кодеком, высокопроизводительными радиочастотными чипами и усилителями. Этот беспроводной модуль использует чип LoRa новейшего поколения, отличающийся низким энергопотреблением, высокой дальностью связи и гибкой регулировкой частоты. SA628F30 оснащён интерфейсом I2S и аналоговым аудиоинтерфейсом для различных применений. SA628F30 поддерживает полнодуплексную передачу SMS-сообщений.
- SA628F30 оснащен очень хорошим голосовым кодеком, который обеспечивает гораздо лучшее качество передачи голоса, чем у раций, представленных на рынке.
- SA628F30 поддерживает одновременную передачу и приём. Поддерживается до 8 устройств, передающих одновременно. Ограничений по приёму нет. Для расширения зоны действия доступна ячеистая сеть. Функцию ячеистой сети легко реализовать, настроив модули как узел, маршрутизатор или узел и маршрутизатор.

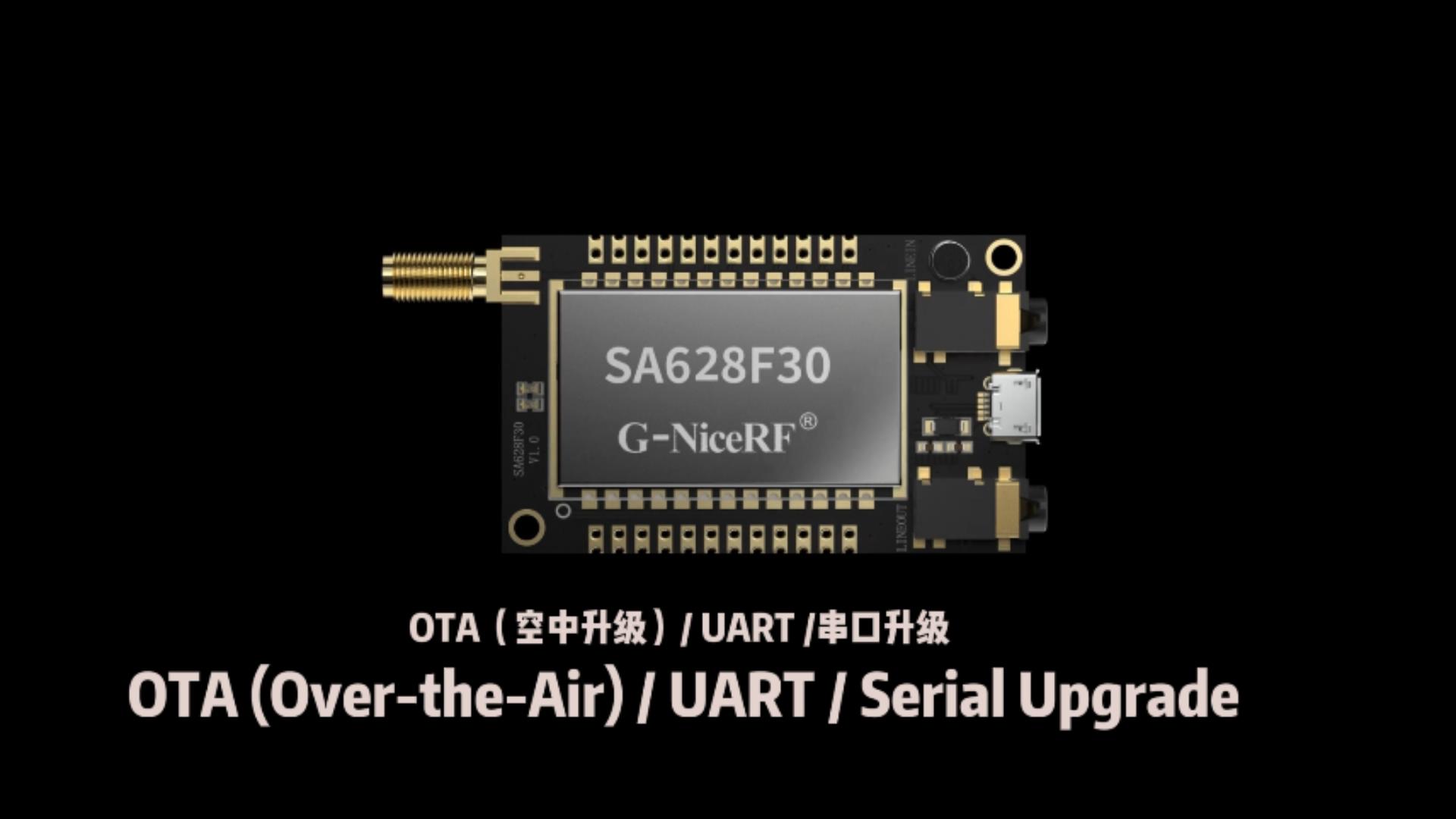

- SA628F30 можно обновить «по воздуху» (OTA) или с помощью последовательной связи.
- SA628F30 использует строго бессвинцовый процесс производства и тестирования, что соответствует стандартам ROHS и Reach.
Параметры | Состояние | Мин. | Тип. | Макс. | Единица |
Источник питания | 3.3 | 4 | 5.5 | В | |
Рабочая температура | -30 | 25 | 70 | ℃ | |
Потребление тока | |||||
ток сна | 65 | uA | |||
Ток RX | @нет голосового вывода | 75 | мА | ||
Ток передачи (высокая мощность) | 4,2 В, при 30 дБм | 450 | мА | ||
Параметры РЧ | |||||
Рабочая частота | УВЧ | 410 | 480 | МГц | |
Настраиваемая частота | 150 | 960 | МГц | ||
Значение частоты по умолчанию для 16 каналов | УВЧ (интервал 1 МГц) | 440.125 | 455.125 | МГц | |
Мощность передачи | По умолчанию: 32 дБм | 15 | 30 | 32 | дБм |
Пропускная способность (BW) | 500 | КГц | |||
Чувствительность приема | -117 | дБм | |||
параметры голоса | |||||
Чувствительность к модуляции | 10 | 100 | мВ | ||
Отношение сигнал/шум (SNR) на приеме | 90 | дБ | |||
Частотная характеристика | 60 | 3800 | Гц | ||
Голосовой выход (линейный выход) | Нагрузка 16 Ом | 40 | мВт | ||
Выходная мощность голоса (SPK+,SPK-) | Нагрузка 8 Ом | 2000 | мВт | ||
Параметры задержки | 2канала | 80 | РС | ||
3канала | 120 | РС | |||
4канала | 160 | РС | |||
6 каналов | 240 | РС | |||
8каналов | 320 | РС | |||
Функции
- Диапазон частот: 420–510 МГц (настраиваемый диапазон 150–960 МГц)
- USBИнтерфейс
- Конфигурация программного обеспечения ПК, простота эксплуатации
- 8 каналов полнодуплексной передачи данных и голоса
- Функция эхоподавления
- VOX и PTT
- Обновление OTA и серийного номера
- I2S Цифровой голос+аналоговый голос
- Линейный вход + микрофонный вход
- Ячеистая сеть, одновременный прием/передача
- Дальность передачи 3-4 км на открытой местности
- Высокая чувствительность приема: -117 дБм
- Низкое энергопотребление
Приложения
- Пожарная аварийная связь
- Метро, туннельное сообщение
- Система езды
- Высококачественная полнодуплексная рация
- система конференц-связи
- Создание системы общественной безопасности
- Система внутренней связи безопасности для особых сценариев
- Гарнитура-рация
- Рация для специального задания

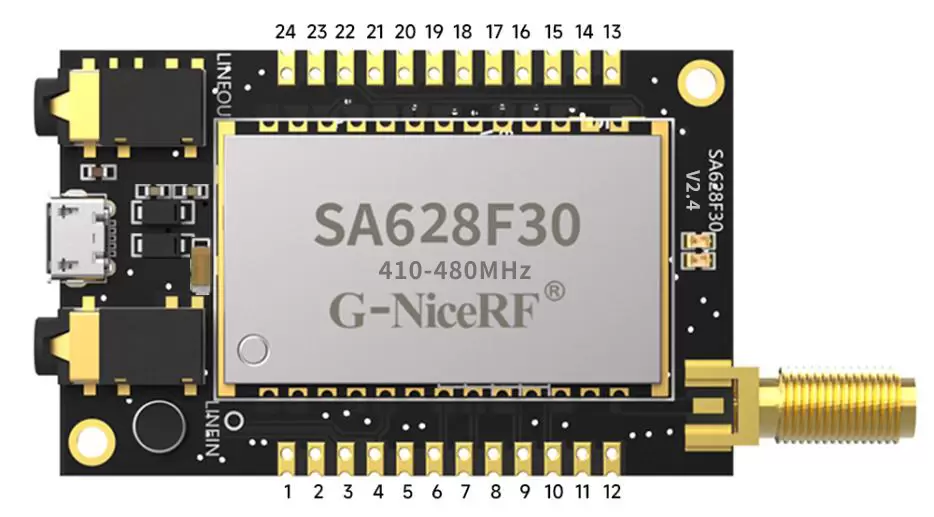

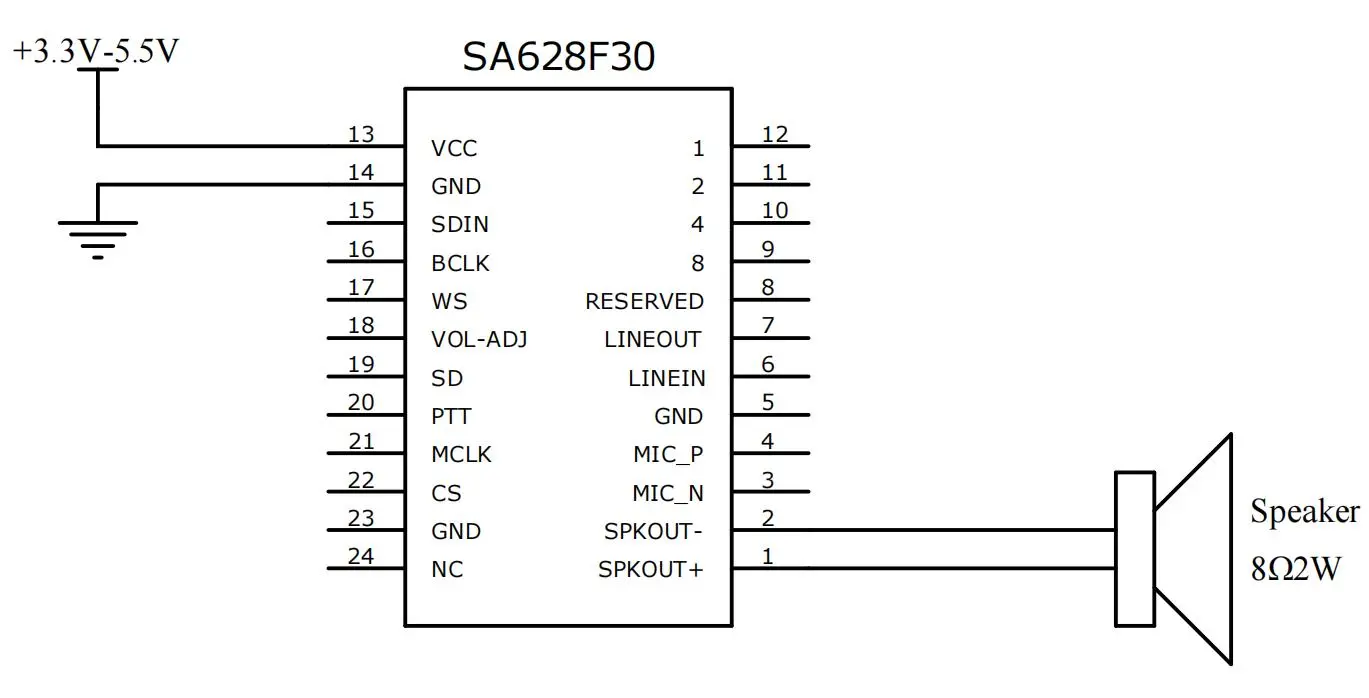

Номер контакта | Имя пин-кода | Описание |
1 | SPKOUT+ | Подключите динамик 8 Ом 2 Вт |
2 | SPKOUT- | Подключите динамик 8 Ом 2 Вт |
3 | MIC_N | Подключен к отрицательному полюсу внешнего микрофона |
4 | МИК_ П | Подключен к положительному полюсу внешнего микрофона |
5,14,23 | Земля | Подключите к отрицательному полюсу источника питания. |
6 | LINEIN | Линейный вход, максимум 1 В RMS |
7 | ЛИНИИ | Линейный выход, подключены внешние наушники 16 Ом |
8 | Сдержанный | NC |
9 | 8 | встроенный переключатель 16 радиочастотных каналов, например. При переключении поворотного переключателя на 11 -й канал выходной сигнал (8, 4, 2, 1) будет следующим: 1011: канал 11-й |
10 | 4 | |
11 | 2 | |
12 | 1 | |
13 | ВКЦ | VCC( 3,3-5,5 В ) |
15 | СДИН | Внешний I2S( 0-3,3 В ) |
16 | БКЛК | Внешний I2S( 0-3,3 В ) |
17 | WS | Внешний I2S( 0-3,3 В ) |
18 | VOL-ADJ | Рекомендуется переменный резистор 50 кОм |
19 | СД | Внешний I2S ( 0-3,3 В ) |
20 | ПТТ | Нажмите, чтобы говорить, 0: режим приёма, 1: режим передачи. Подтяните внутренний провод. |
21 | МКЛК | Внешний I2S ( 0-3,3 В ) |
22 | CS | 0: сон, 1: работа, подтягивание изнутри. |
24 | NC |
