LoRa1278F30 / LoRa1276F30: Демонстрационная плата
Пользователи могут использовать демонстрационную плату для установки параметров модуля LoRa, таких как режим работы/частота/мощность передатчика/скорость передачи данных, с помощью кнопок, а также измерения расстояния беспроводной связи.
Режим работы модулей LoRa LoRa1278F30 и LoRa1276F30
1) Мастер-режим: отправка 1 пакета в секунду и ожидание подтверждения.
2) Режим ведомого: оставайтесь в режиме Rx, чтобы дождаться данных от ведущего устройства, которые будут отправлены обратно.
3) Подтвержденный сигнал после получения данных от мастера.
4) Режим тестирования Tx: модуль LoRa непрерывно передает сигнал.
5) Режим тестирования Rx: модуль LoRa всегда находится в режиме Rx.
6) Режим ожидания: модуль LoRa всегда находится в режиме ожидания.
Кнопочное управление модуля LoRa LoRa1278F30 и LoRa1276F30
1) Кнопка [SET]
Нажмите кнопку [SET] для входа в режим настройки, если вы не находитесь в режиме настройки. В режиме настройки нажмите кнопку [SET] для переключения между установленными параметрами: рабочий режим/частота/выходная мощность/скорость передачи данных/коэффициент расширения/пропускная способность. Соответствующий ЗНАЧОК на ЖК-дисплее будет мигать.
2) Кнопка [ВВЕРХ]
В режиме настройки нажмите кнопку [ВВЕРХ], чтобы увеличить значение значка вспышки.
Примечание. Демо-плата имеет внутри флэш-память, все параметры настройки будут работать автоматически и оставаться неизменными даже при выключении питания.

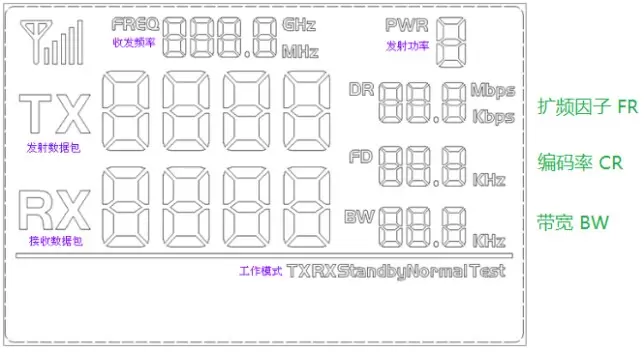

Полный сегмент ЖК-дисплея аналогичен модулям LoRa LoRa1278F30 и LoRa1276F30:
Пользователи могут устанавливать частоту, мощность, скорость трансивера и другие параметры с помощью клавиш.
