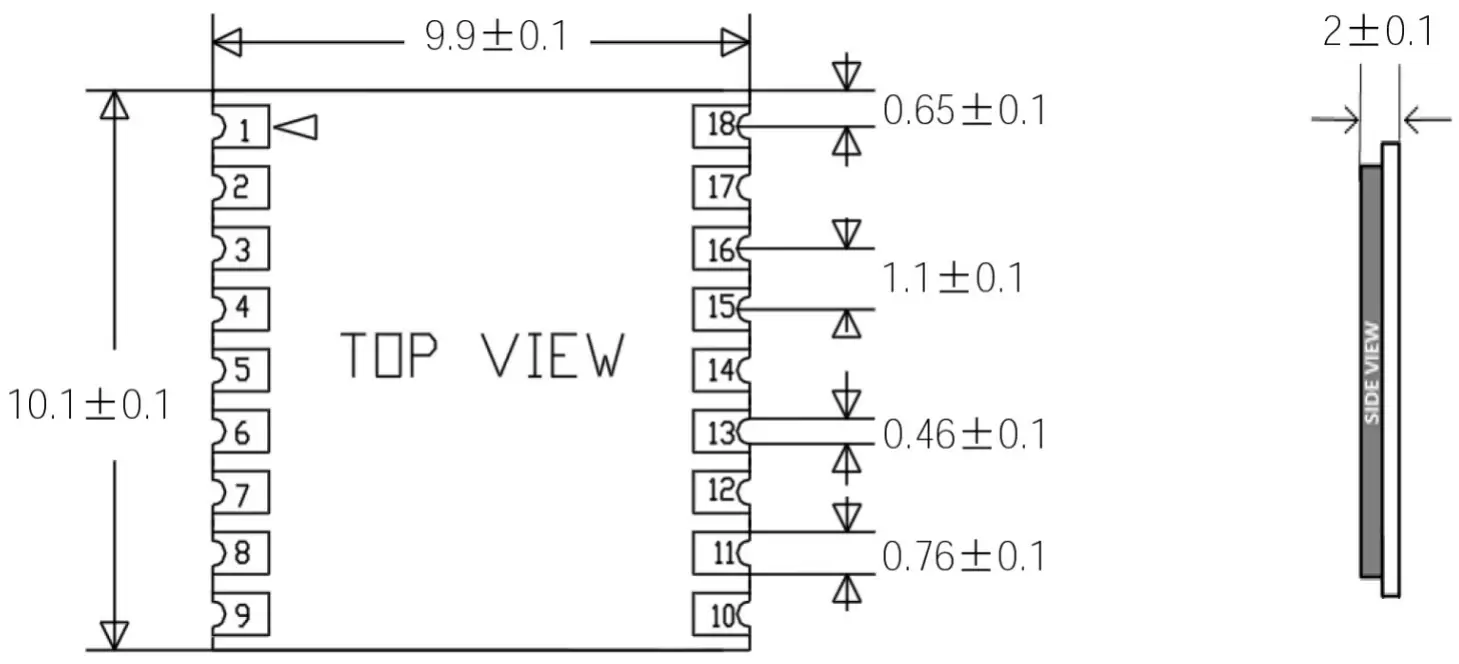

Размер (мм):9,9*10,1
ДОМ > Продукты > GPS-модули > GPS01-ZK: Низкий ток и высокая точность: Трехрежим...
GPS01-ZK: Низкий ток и высокая точность: Трехрежимный спутниковый мини-GPS-модуль
Модуль GPS01-ZK представляет собой трехрежимный мини-GPS-модуль, который поддерживает BDS/GPS/ГЛОНАСС/QZSS/SBAS и полностью поддерживает BeiDou B3, который может предоставить пользователям высококачественные, надежные решения для позиционирования и навигации с надежной защитой от помех и низким энергопотреблением. Он обладает преимуществами низкого тока, высокой чувствительности и высокой точности, что подходит для навигации транспортных средств, портативного позиционирования и носимого оборудования.
| Параметр | Описание | Минимум | Типичный | Максимум | Единица | Состояние |
| Условия эксплуатации | ||||||
| Диапазон рабочего напряжения | ВКК | 3.0 | 3.3 | 3,5 | В | |
| В_BCKP | 2,5 | 3.3 | 3,5 | В | ||
| Температура | Работающий | -40 | 85 | ℃ | ||
| Хранилище | -40 | 125 | ℃ | |||
| Текущее потребление | ||||||
| Получить текущий | <28 | мА | @Двойной режим, VCC=3,3 В, V_BCKP=3,3 В | |||
| Ток сна | < 10 | ЮА | VCC=0В, V_BCKP=3,3В | |||
| Радиочастотные параметры | ||||||
| Точность позиционирования | < 2 | м | @Открытая земля | |||
| Чувствительность | захватывать | -148 | дБм | |||
| отслеживать | -162 | дБм | ||||
| Усиление внешней антенны | 30 | дБ | ||||
| Точность измерения скорости | < 0,1 | РС | ||||
| Время до первого исправления (TTFF) | Холодный старт | ≤ 32 | с | |||
| Горячий старт | ≤ 1 | с | ||||
| вернуть | ≤ 1 | с | ||||
| Параметры последовательного порта | ||||||
| Последовательная скорость передачи данных | 9600 | 115200 | б/с | |||
| Скорость обновления данных (одиночный режим) | БДС/GPS/ГЛОНАСС | 1 | 5 | Гц | По умолчанию 1 Гц | |
| Скорость обновления данных (двойной режим) | БДС+GPS | 1 | 5 | Гц | ||
| БДС+ГЛОНАСС | 1 | 5 | Гц | |||
| GPS+ГЛОНАСС | 1 | 5 | Гц | |||
| Скорость обновления данных (трехрежимный) | БДС+GPS+ГЛОНАСС | 1 | 5 | Гц | ||
| Тип | GPS |
Особенности мини-GPS-модуля GPS01-ZK
- Поддержка BDS B1/B1C, GPS L1 C/A, GLO L1OF, Частотная точка Gal E1
- Поддержка однорежимной, двухрежимной и многорежимной работы BDS/GPS/ГЛОНАСС/Galileo, возможность переключения между собой по команде, трехрежимная работа BDS/GPS/GLO по умолчанию
- Поддержка позиционирования с помощью A-GNSS
- Поддержка питания активной антенны
- С интерфейсом ввода резервного питания
- Поддержка горячего старта
- Поддержка внешнего сброса
- Поддержка интерфейса UART
- Чувствительность захвата при холодном запуске до -147 дБм. Чувствительность отслеживания до -163 дБм.
Применение мини -модуля GPS GPS01-ZK
- Продукты для персонального позиционирования и навигации
- Расположение транспортных средств, кораблей и навигация
- Интернет вещей
- Портативное устройство

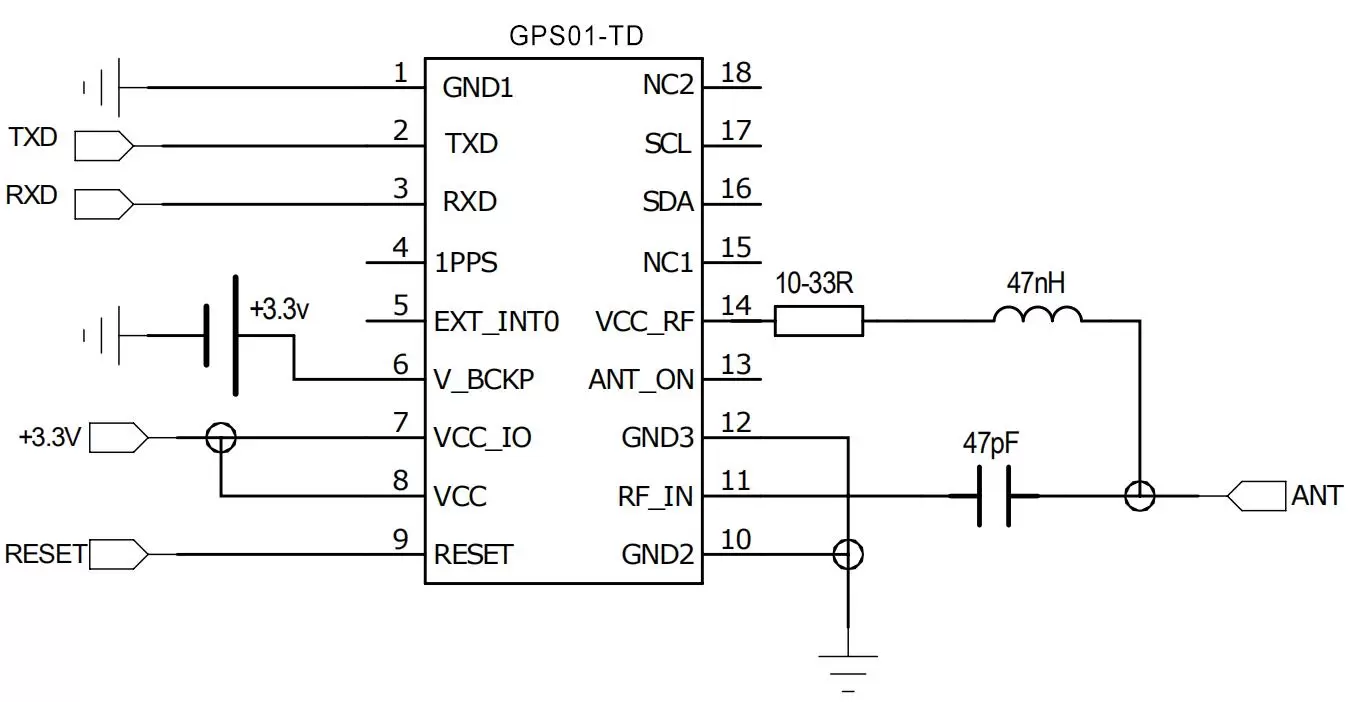

Способ подключения активной антенны следующий:

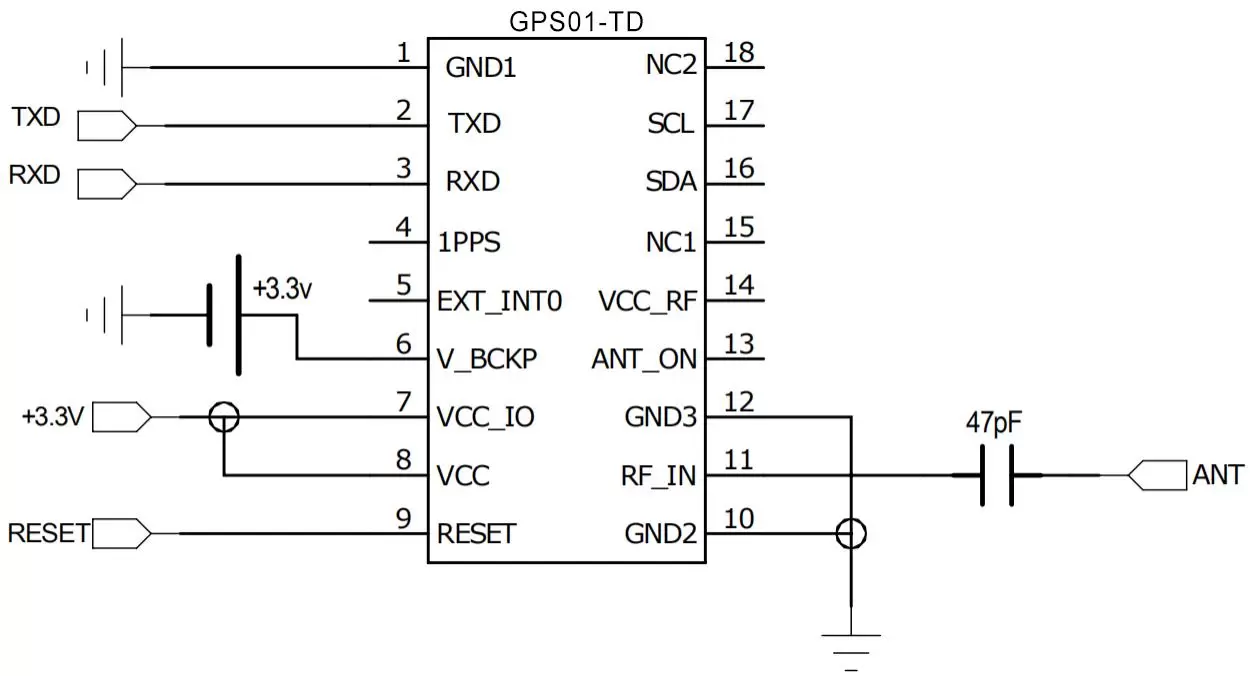

Способ подключения пассивной антенны следующий:

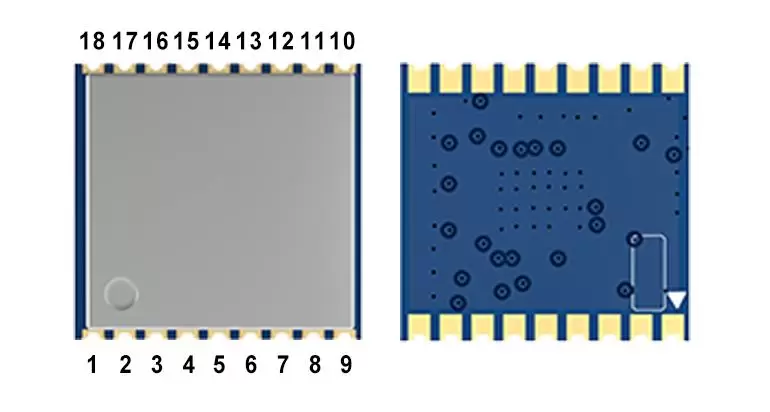

| Номер контакта | Определение контакта | ввод/вывод | Стандарт уровня | Описание |
| 1, 10, 12 | Земля | — | Силовое заземление | |
| 2 | TXD | О | 0–3,5 В | Последовательный интерфейс |
| 3 | прием | я | 0–3,5 В | Последовательный интерфейс |
| 4 | 1PPS | О | 0–3,5 В | 1 импульсный выход в секунду |
| 5 | EXT_INT0 | я | 0–3,5 В | Сдержанный |
| 6 | В_BCKP | я | 2,5-3,5 В | Вход резервного питания |
| 7 | ВКК_IO | — | 3,0–3,5 В | Входная мощность ввода-вывода |
| 8 | ВКК | — | 3,0–3,5 В | Основной вход питания |
| 9 | nRESET | я | 0–3,5 В | Внешний сброс, активный низкий уровень. Невозможно заземлить через конденсатор. |
| С | RF_IN | я | Антенный вход | |
| 13 | ANT_ON | О | 0–3,5 В | Сдержанный |
| 14 | ВКК_РФ | О | ВКК | Выход 3,3 В, питание для антенны или МШУ, не превышает 20 мА. |
| 15, 18 | Северная Каролина | — | ||
| 16 | ПДД | ввод/вывод | 0–3,5 В | интерфейс I2C |
| 17 | СКЛ | я | 0–3,5 В | интерфейс I2C |
