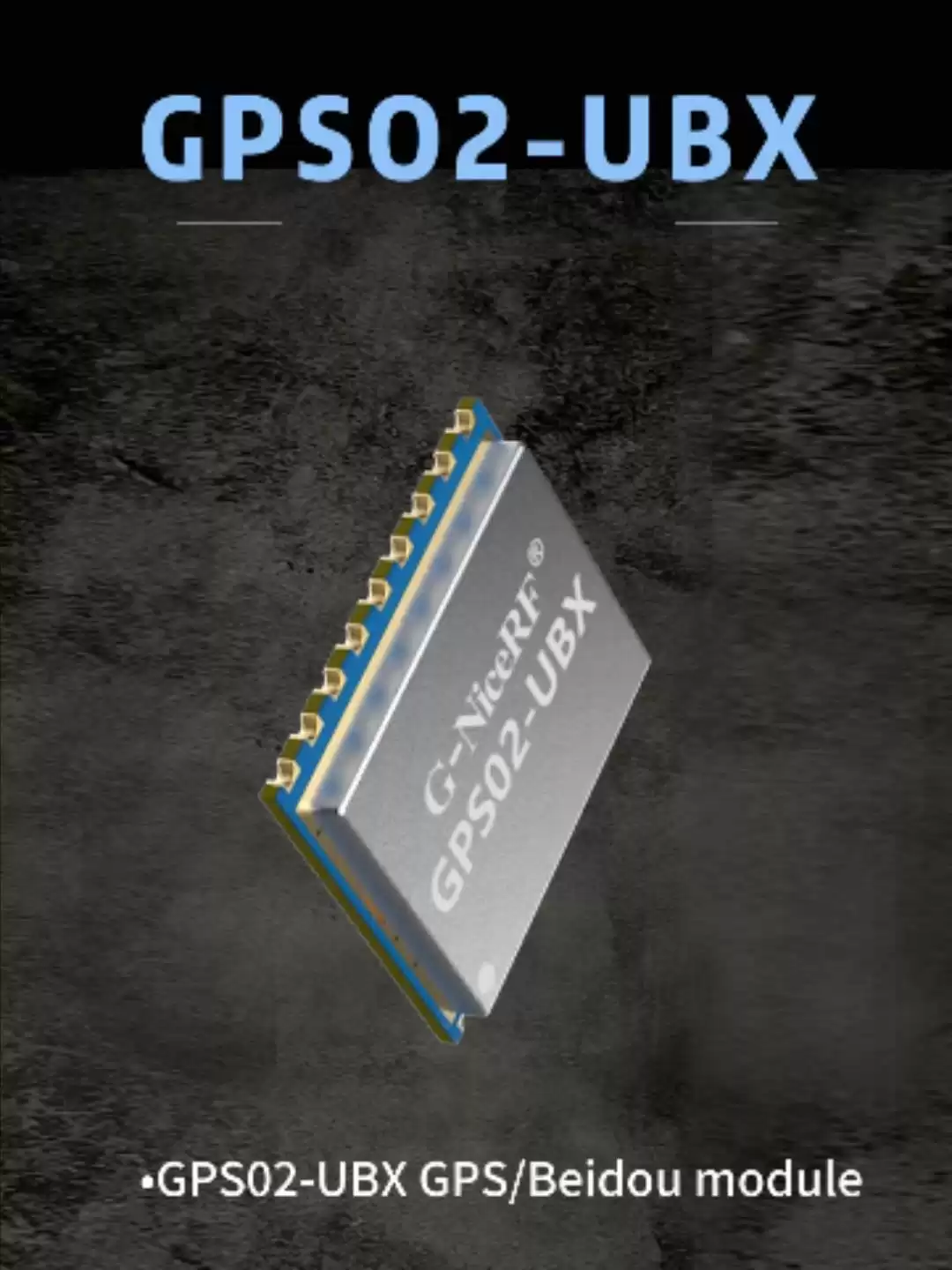

GPS02-UBX: модуль GPS с четырехмодами ublox с новейшими сериями Ublox IC M10 и защитой ESD

GPS02-UBX: модуль GPS с четырехмодами ublox с новейшими сериями Ublox IC M10 и защитой ESD

Модуль GPS02-UBX оснащен стандартной платформой GNSS U-Blox M10 и обеспечивает исключительную чувствительность и время сбора для всех сигналов L1 GNSS. Чрезвычайно низкое энергопотребление в режиме непрерывного отслеживания обеспечивает большую автономию мощности для всех устройств с аккумулятором, таких как трекеры активов, без ущерба для производительности GNSS.
Модуль GPS02-UBX поддерживает одновременный прием до четырех GNSS (GPS, Glonass, Galileo и BDS). Примечание. Выберите три из четырех, BDS и Glonass не могут быть использованы одновременно.
Большое количество видимых спутников позволяет приемнику выбирать лучшие сигналы.
Это максимизирует точность позиции, в частности в сложных условиях, таких как глубокие городские каньоны. Однако в прошивке, описанной здесь, количество одновременно полученных GNSS ограничено тремя. Технология U-Blox Super-S (Super-Signal) предлагает отличную чувствительность РЧ.
Он обеспечивает высокую чувствительность, высокую точность позиционирования, низкое энергопотребление и низко стоимость позиционирования и навигационных решений для изготовления навигационных и позиционированных терминальных продуктов, таких как транспортное средство, судно, портативные и носимые.

Связаться с нами

СКАЧАТЬ

GPS02 UBX Высокоточный четырехрежимный модуль GPS-позиционирования с низким энергопотреблением V2.1.pdf

Параметр	Описание	Минимум	Типичный	Максимум	Единица	Состояние
Условия эксплуатации
Рабочий диапазон напряжений	Венчурной	2.7	3.3	3.6	V.
Рабочий диапазон напряжений	V_BCKP	2.5	3.3	3.5	V.
Температурная диапазон	Работающий	-40		85	℃
Температурная диапазон	Хранилище	-40		125	℃
Текущее потребление
Получить ток			<25		магистр	@Dual mode ， vcc = 3,3 В, v_bckp = 3,3 В.
Ток сна			<35		UA	VCC = 0V, V_BCKP = 3,3 В.
Радиочастотные параметры
Точность позиционирования	Уровень		<3		м	@Open земля
Точность позиционирования	Возвышение		<4,5		м	@Open земля
Точность измерения скорости			<0,1		м
Чувствительность	захватывать		-148		DBM
Чувствительность	отслеживать		-166		DBM
Внешняя усиление антенны				30	дБ
Точность измерения скорости			<0,1		РС
Время первого исправления (TTFF)	Холодный старт		<28		с
	Горячий старт		1		с
	Вернуть		1		с
Параметры последовательного порта
Серийный скорость передачи		4800	38400	921600	б.
Скорость обновления данных (одиночный режим)	BDS/ GPS/ Glonass/ Galileo		1	18	Гц	По умолчанию 1 Гц
Скорость обновления данных (двойной режим)	BDS+GPS		1	10	Гц
	BDS+Galileo		1	10	Гц
	GPS+Glonass		1	10	Гц
	GPS+Galileo		1	10	Гц
	Глонасс+Галилей		1	10	Гц
Скорость обновления данных (Tri-Mode)	GPS+Galileo+Glonass		1	10	Гц
Скорость обновления данных (Tri-Mode)	GPS+Galileo+BDS		1	10	Гц

Тип	GPS

Особенности Ublox GPS-модуль GPS02-UBX

Поддержка BDS B1I, GPS L1C/A, Glo L1OF, GAL E1-B/C.
 Приспособление BDS/GPS/GLONASS/GALILEO ОДИН-МОДА, ДВОЙСКОЕ МОДА И МУДЕРТИ-РАБОТА
Поддержка питания для активной антенны
С интерфейсом ввода мощности резервного копирования
Поддержка горячего старта
Поддержка внешнего сброса
Поддержка интерфейса UART и I2C
Чувствительность Cold Start Capture до -148 дБМ. Чувствительность отслеживания до -166 дБм.
Поддержите A-gnss Adviceed Position

Применение модуля Ublox GPS GPS02-UBX

Личное позиционирование и навигационные продукты
Транспортное средство, позиционирование и навигацию корабля
Интернет вещей
Портативное устройство

Метод активного соединения антенны выглядит следующим образом:

Типичная схема применения модуля Ublox GPS GPS02-UBX

Метод подключения пассивной антенны выглядит следующим образом:

Типичная схема применения модуля Ublox GPS GPS02-UBX

Контакты GPS-модуля UBLOX GPS02-UBX

Номер контакта	Определение контакта	ввод-вывод	Стандарт уровня	Описание
1, 3, 10	Земля	—		Силовое заземление
2	МУРАВЕЙ	я		Антенный вход
4, 6, 9	Северная Каролина	—		Нет функции
5	ВКК_РФ	О	ВКК	Выход 3,3 В, питание для антенны или МШУ, не превышает 20 мА.
7	ПДД	ввод-вывод	0–3,5 В	интерфейс I2C
8	СКЛ	я	0–3,5 В	интерфейс I2C
11	TXD	О	0–3,5 В	Последовательный интерфейс
12	прием	я	0–3,5 В	Последовательный интерфейс
13	1PPS	О	0–3,5 В	1 импульсный выход в секунду
14	ПИО5	я	0–3,5 В	Зарезервированный интерфейс
15	V_BACK	я	2,5-3,5 В	Вход резервного питания
16	ВКК	—	3,0–3,5 В	Основной вход питания
17	ВКК_IO	—	3,0–3,5 В	Входная мощность ввода-вывода
18	ПЕРЕЗАГРУЗИТЬ	я	0–3,5 В	Внешний сброс, активный низкий уровень. Невозможно заземлить через конденсатор.

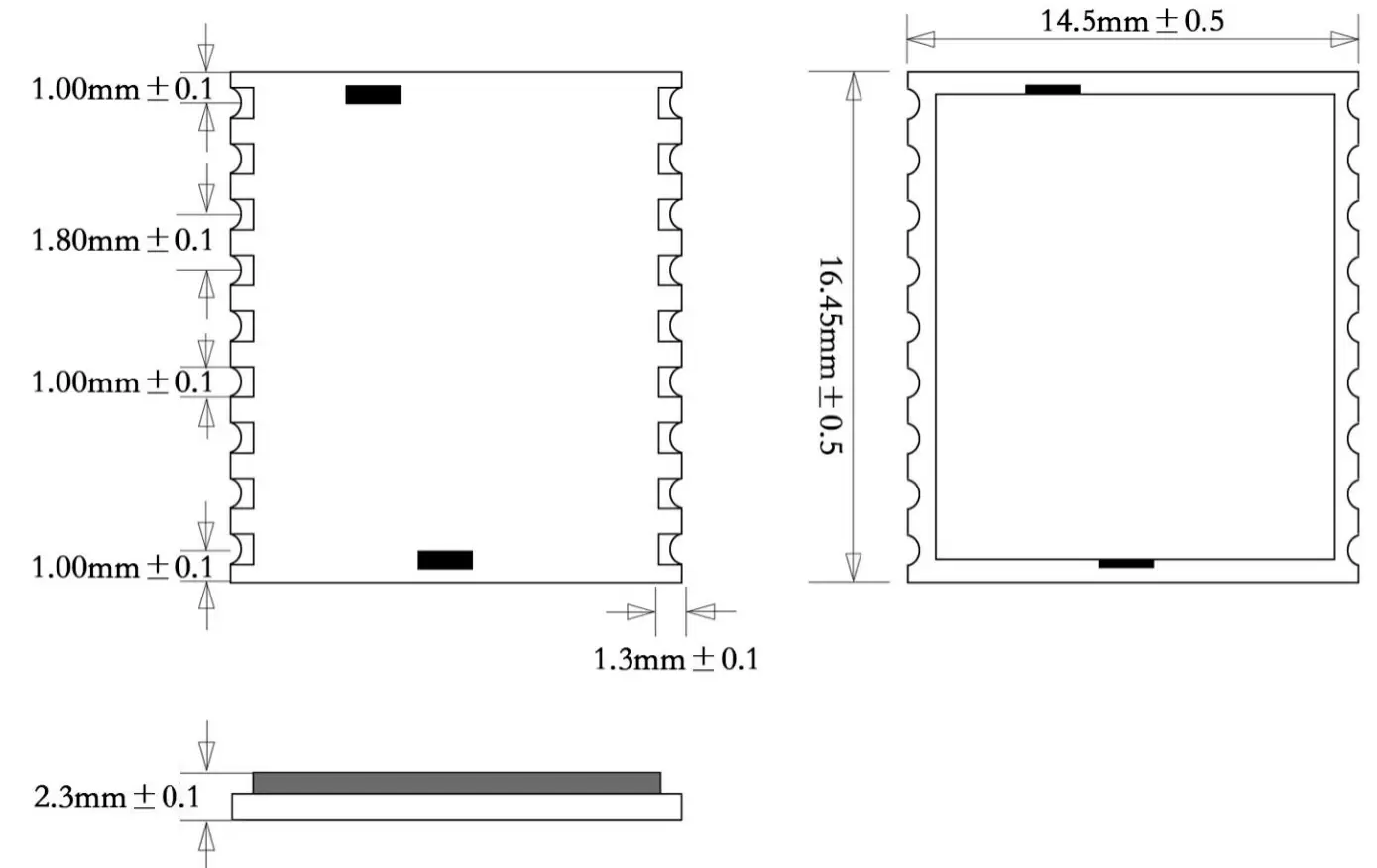

Механические размеры GPS-модуля UBLOX GPS02-UBX
