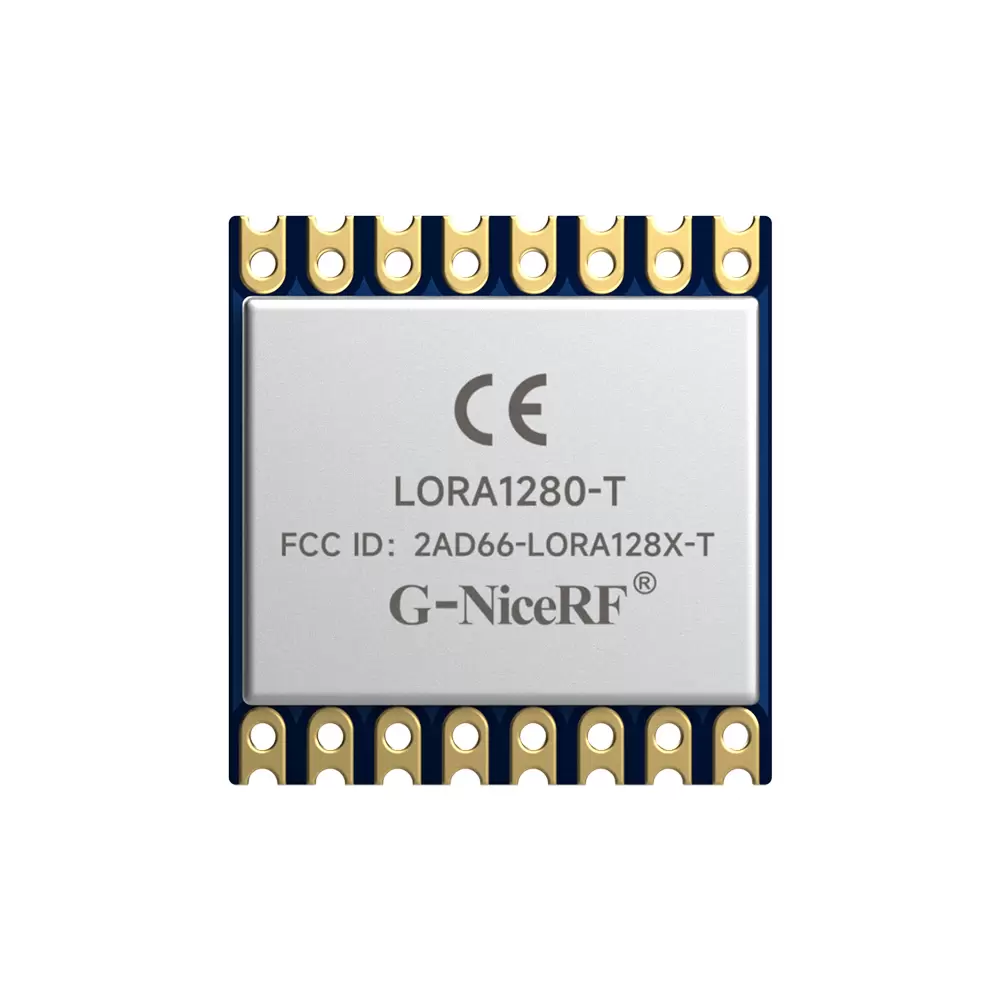

2,4 ГГц модуль передатчика и приемника разработан на основе радиочастотного чипа Royeralsx1280/SX1281 Semtech в Соединенных Штатах. Он использует режим модуляции Лоры, который улучшает короткое расстояние связи с обычными модулями 2,4 ГГц. Высокая производительность проникновения полосы частот 2,4 ГГц в сочетании с модуляцией LORA позволяет модулю иметь высокую чувствительность и способность к противодействию окружающей среде. Вся серия модулей широко используется в приложениях, требующих дальнейшей передачи 2,4 ГГц. В всей серии модулей используется кристаллический генератор промышленного качества, а модуль Thelora1280/LORA1281-TCXO также специально оснащен более высоким уровнем промышленного класса 0,5PLM TCXO, компенсируемый кристаллическим генератором, который гарантирует стабильную частоту выработки в суровых условиях. такие как высокая и низкая температура. Он также имеет функцию «Время полета», которая может реализовать приложения RF.
LORA1281-TCXO строго использует процесс без свинца для производства и тестирования, а также соответствует стандартам ROHS и достижению.
LORA1281-TCXO получила сертификацию CE и FCC.

Связаться с нами

СКАЧАТЬ

★ Следующие параметры получают путем подключения инструмента с осью медной 50 Ом. @VCC = 3,3 В.

LORA1280/LORA1281-TXCO Беспроводные модули получили сертификацию CE & FCC.

Параметр	Мин	Тип	Максимум	Единица	Состояние
Условие работы
Рабочее напряжение	1.8	3.3	3.7	V.
Температурная диапазон	-40		85	℃
Текущее потребление
RX ток		<12		магистр	@Lora1280-tcxo
TX ток		28	32	магистр	@VCC = 3,3 В, 12,5DBM @LORA1280-TCXO
Ток сна		<1		UA
Параметр RF
Частотный диапазон	2400		2500	МГц
Скорость передачи данных	0,476		202	Кбитч	@Lora
	260		1300	Кбитч	@Flrc
	125		2000	Кбитч	@Fsk
Выходная мощность	-18		12.5	DBM	@VCC = 3,3 В.
Получение чувствительности		-132		DBM	Lora@0.476 кбит / с

сертификация	FCC ID & CE-Red
Интерфейс	SPI
Чип	SX1280/1281
Частота	2,4 ГГц
Модуляция	Лора

Особенности передатчика и приемника 2,4 ГГц LORA1281-TCXO

Рабочий диапазон частоты: 2400-2500 МГц
Двойная сертификация CE & FCC
Рабочая температура ： -40 ~+85 ° C.
Скорость передачи данных:@lora = 0,476-202 кбит / с
Максимальная выходная мощность: 12,5 дБм
Режим связи пакетов (получение FIFO 256 байт)
Высокая точная кристаллическая генератор (0,5 м.ppm Tcxo/10ppm)
Диапазон рабочих напряжений: 1,8-3,7 В
Чувствительность до 132dbm@lora
Модуляция Lora Flrc FSK

Заявки на передатчик и приемник 2,4 ГГц LORA1281-TCXO

Беспроводной пульт
Умный дом
Читатель тегов
Управление игрушками
Мониторинг давления в шинах
Мониторинг здоровья

Типичная схема применения

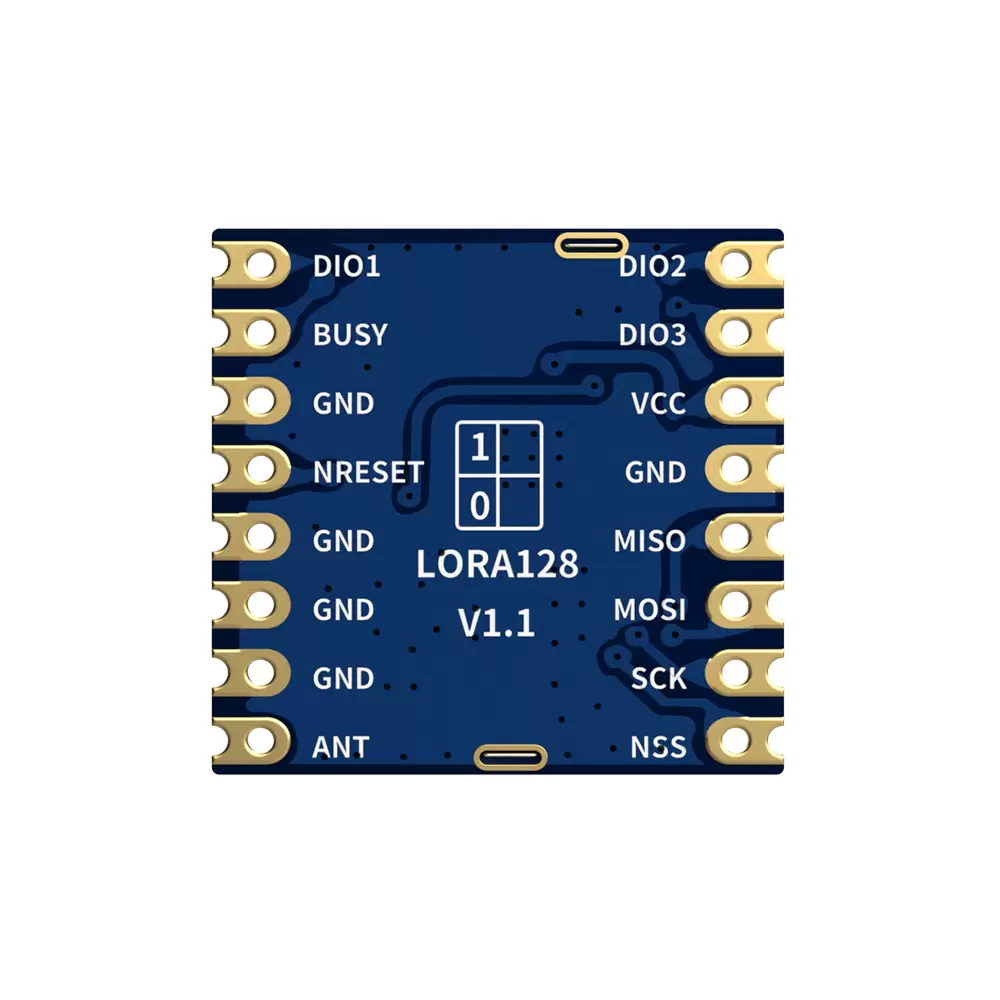

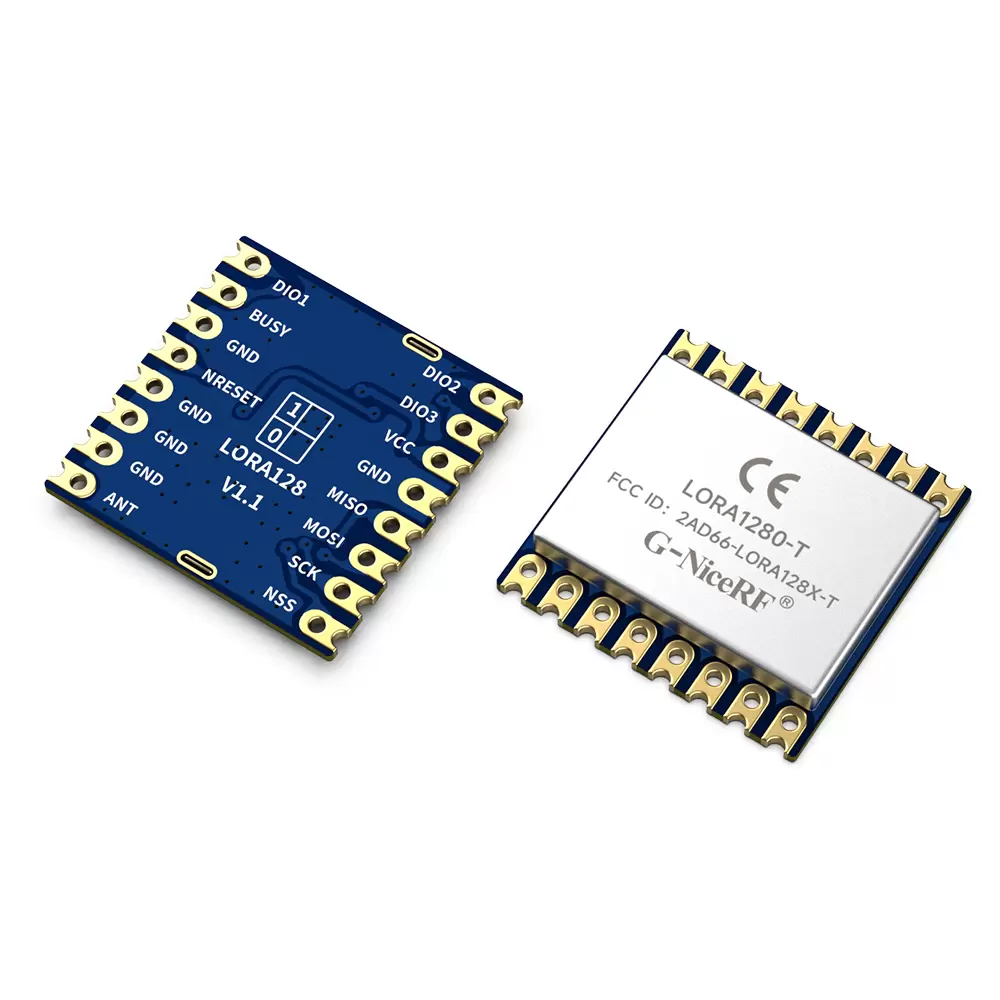

Определение вывода

Булавка №	Название вывода	Описание
1	Dio2	Непосредственно подключено к выводу чипа, настраиваемое общее iO (для получения подробной информации см. Спецификацию Chip SX1280/1281).
2	Dio3	Непосредственно подключено к выводу чипа, настраиваемое общее iO (для получения подробной информации см. Спецификацию Chip SX1280/1281).
3	Венчурной	Подключен к положительному полюсу источника питания (1,8-3,7 В)
4	Гнездо	Подключен к отрицательному полюсу
5	Мисо	Выходной штифт данных SPI
6	Моси	PIN -штифт данных SPI DATA
7	SCK	PIN -штифт SPI Clock
8	NSS	Модуль чип выберите PIN -код
9	МУРАВЕЙ	Связаться с коаксиальной антенной 50 Ом
10,11,12	Гнездо	Подключен к отрицательному полюсу
13	Nreset	Сброс сброса чипа, активный низкий
Примечание: для модулей Lora1280 и Lora1281, PIN 14 - GND
14	Гнездо	Подключен к отрицательному полюсу
Примечание. Для модуля LORA1280-TCXO, PIN 14-TCXOEN
14	Tcxoen	Включите TCXO: 1. Поверните PIN -код TCXOEN на высокий уровень, прежде чем сбросить SX1280; 2. Задержка не менее 3 мс, чтобы дождаться запуска TCXO; 3. Во время использования модуля 1280 TCXOEN должен сохраняться на высоком уровне; Выключите TCXO (если модуль необходимо ввести режим сна): 1. Вызовите функцию setSleep (), чтобы модуль введите режим сна; 2. Задержка не менее 1 мс, чтобы ждать сна, чтобы сон; 3. Поверните PIN -код TCXOEN на низкий уровень, чтобы выключить TCXO;
15	ЗАНЯТЫЙ	PIN -штифт индикатора состояния (для получения подробной информации см. SX1280/1281).
16	Dio1	Непосредственно подключено к контакту чипа, настраиваемого общего назначения IO (для получения подробной информации см. Спецификацию Chip SX1280/1281))))))

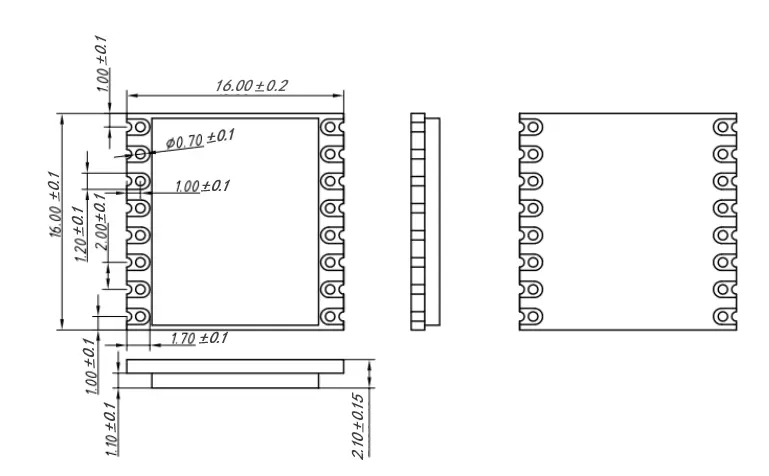

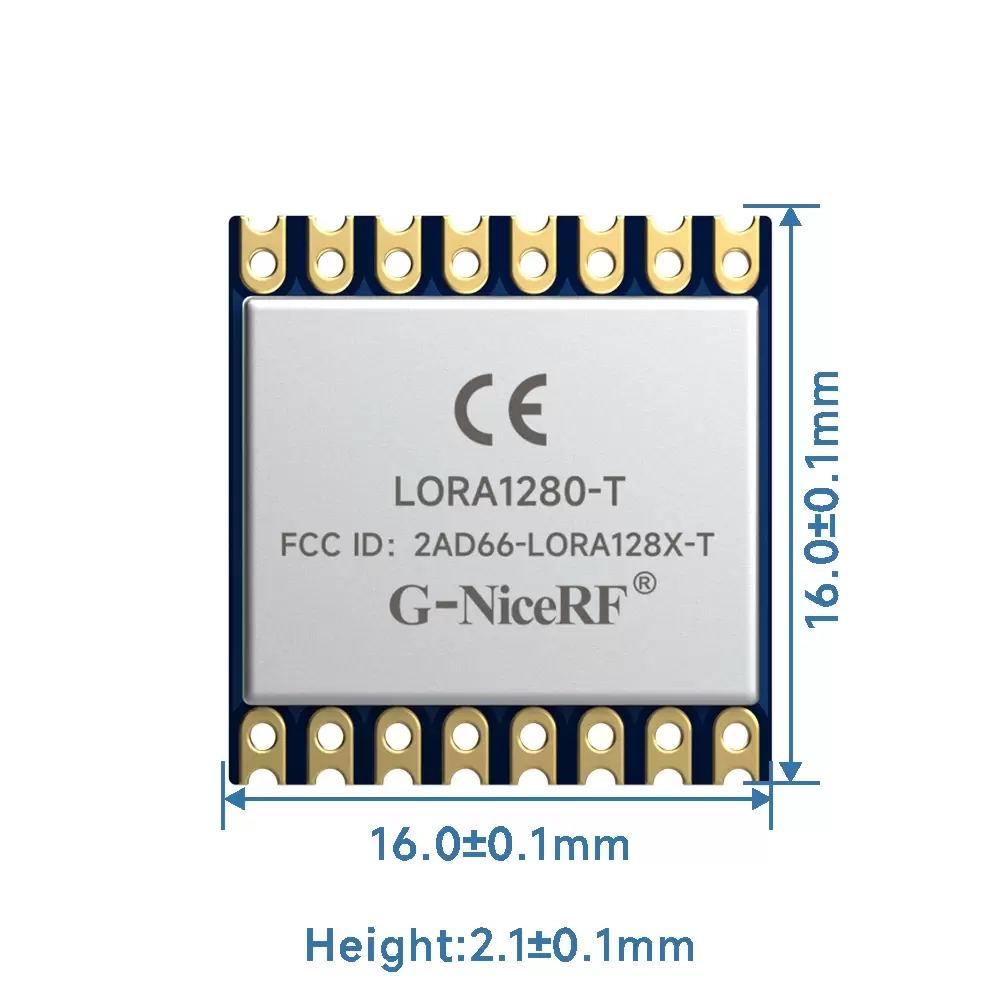

Механические размеры передатчика 2,4 ГГц и модуля приемника LORA1280-TCXO
