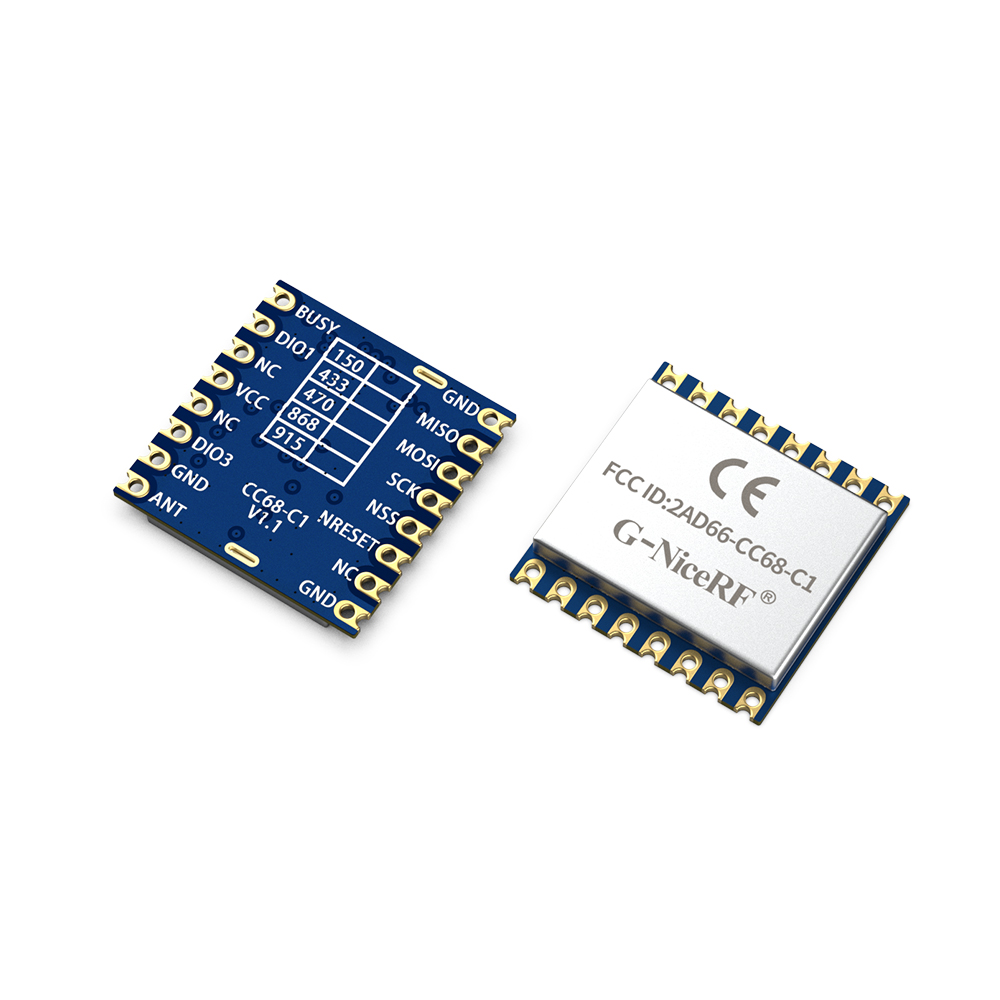

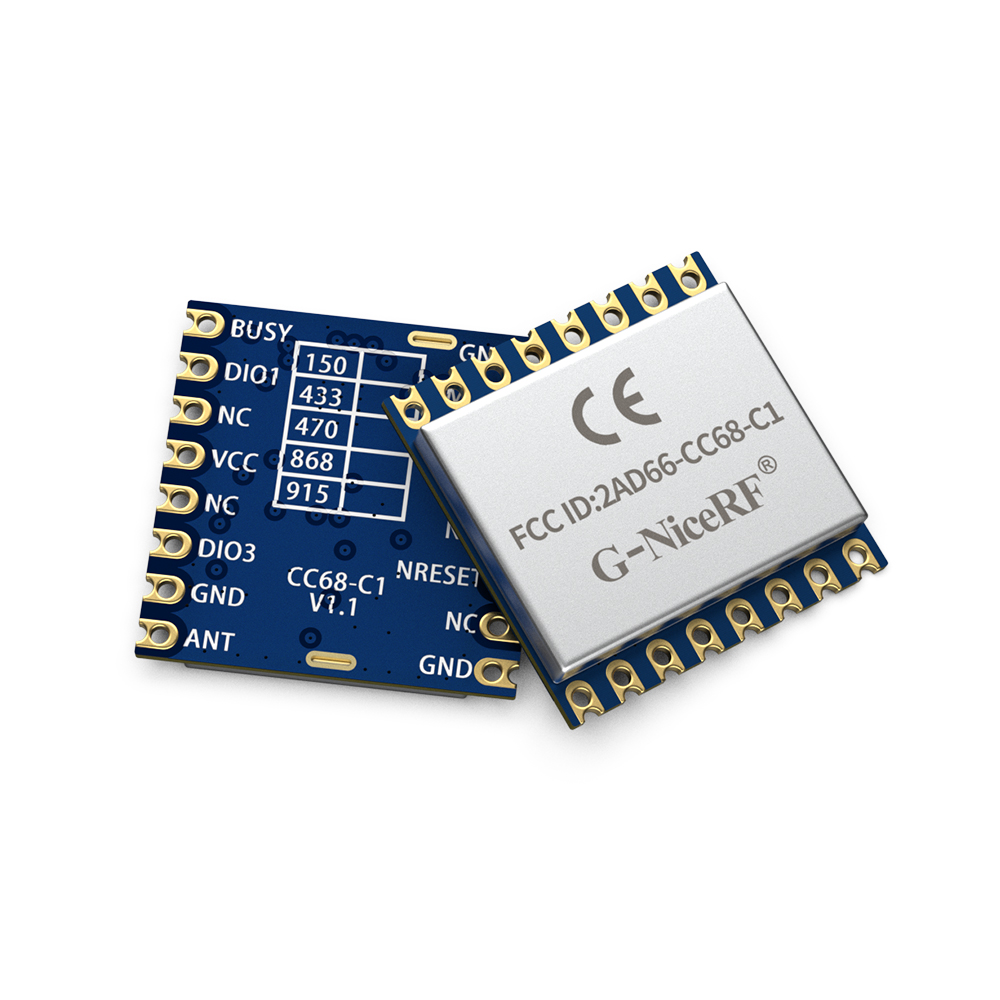

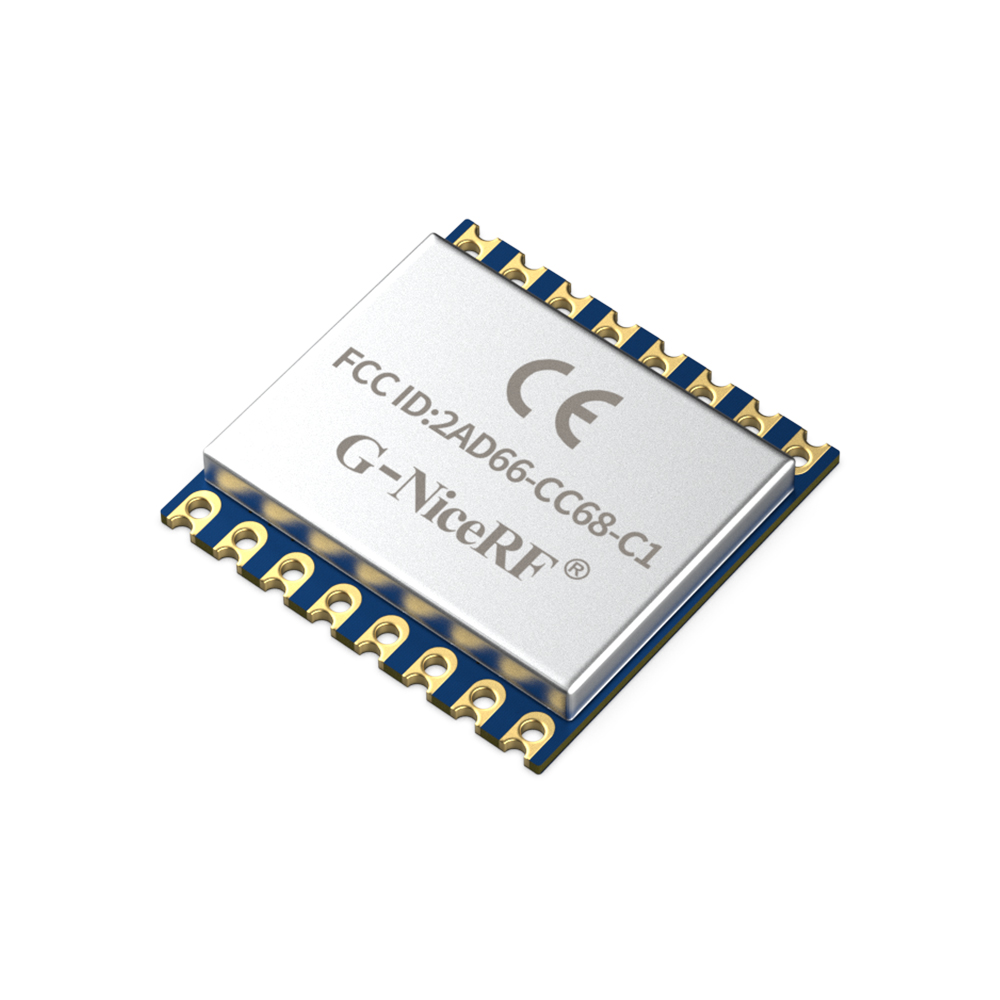

CC68-C1-868/915: сертифицированный модуль LoRa LLCC68 FCC ID и CE-RED с интерфейсом SPI

CC68-C1-868/915: сертифицированный модуль LoRa LLCC68 FCC ID и CE-RED с интерфейсом SPI

Модуль LoRa CC68-C1 использует устройство LLCC68 компании Semtech и промышленный высокоточный кварцевый генератор, что делает модуль имеющим сверхнизкий ток приема, низкий ток сна и хорошую чувствительность -129 дБм. Он может периодически пробуждать внешний микроконтроллер при низком энергопотреблении с помощью встроенного генератора 64 кГц. Антенный переключатель модуля интегрирован и управляется радиочастотным чипом, что экономит ресурсы внешнего микроконтроллера. Кроме того, CC68-C1 имеет компактный размер и выходную мощность 22 дБм (160 мВт), что имеет большие преимущества в приложениях IoT и с питанием от батареи.
CC68-C1 производится и тестируется строго с использованием бессвинцовых процессов и соответствует стандартам RoHS и REACH.
Кроме того, CC68-C1 получил сертификацию CE-RED при частоте 868 МГц и сертификацию FCC IC при частоте 915 МГц.

Связаться с нами

СКАЧАТЬ

★Примечание: в стандартном модуле поставки используется промышленный кварцевый генератор 10 ppm, кварцевый генератор TCXO является опциональным при наличии особых требований:

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние (Vcc=3,3 В, ANT @ 50 Ом)
Рабочее напряжение	1.8	3.3	3.7	В
Диапазон температур	-40	25	85	℃
Текущее потребление
ток приема		< 5		мА	@10ppm кварцевый генератор
Ток передачи		< 130		мА	@868МГц @915МГц
Ток передачи		< 110		мА	@433МГц @490МГц
ток сна		1.9		uA	Режим ВЫКЛ (режим СНА с холодным запуском) Все блоки выключены
		2.3		uA	Режим SLEEP (режим SLEEP с теплым стартом) Конфигурация сохранена
		2.9		uA	Режим SLEEP (режим SLEEP с теплым стартом) Конфигурация сохранена + RC64k
		0,56		мА	Режим STDBY_RC, RC13M, XOSC ВЫКЛ.
		2.35		мА	Режим STDBY_XOSC, XOSC ВКЛ.
Параметр РЧ
Диапазон частот	400	433	450	МГц	@433МГц
	470	490	510	МГц	@490МГц
	848	868	888	МГц	@868МГц
	900	915	940	МГц	@915МГц
Выходная мощность	-15	22		дБм
Чувствительность приема		-129		дБм	@LoRa BW=250KHz_SF = 10_CR=4/5

Интерфейс	СПИ
Чип	LLCC68
Частота	433МГц,470МГц,868МГц,915МГц
Модуляция	Лора
Выходная мощность	160мВт
Сертификация	Идентификатор FCC, CE-RED

Характеристики модуля LLCC68 LoRa CC68-C1

Диапазон частот: 433/490/868/915 МГц (настраиваемый: 150–960 МГц)
Чувствительность: -129 дБм @LoRa
Максимальная выходная мощность: 22 дБм (160 мВт)
Высокоточный кварцевый генератор промышленного класса
LoRa,(G)FSK
255 байт FiFo
Скорость передачи данных: 0,6–300 Кбит/с @FSK 1,76–62,5 Кбит/с @LoRa

Применение модуля LLCC68 LoRa CC68-C1

Считывание показаний промышленных счетчиков
Управление датчиками парковки
Промышленная автоматизация
Сельскохозяйственный датчик
Умный город
Дистанционное управление
Уличное освещение
Управление логистикой
Датчик окружающей среды
Товары для здоровья
Безопасность продукции
Управление складом

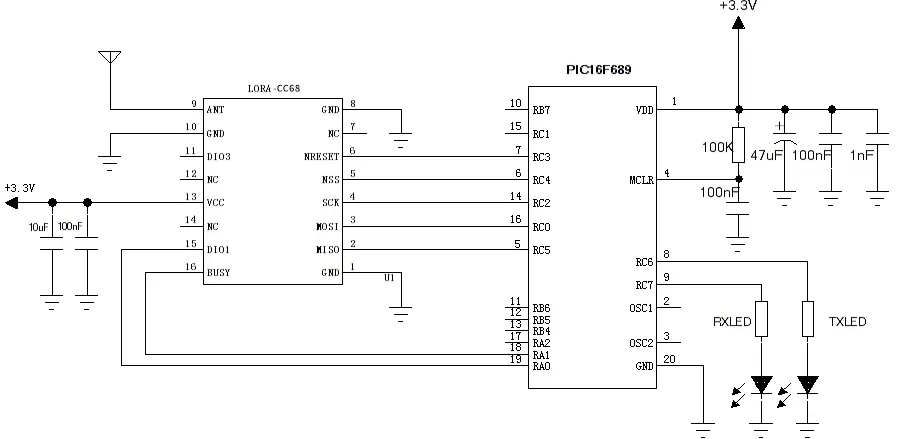

Лора — LoRa CC68 — 应用电路

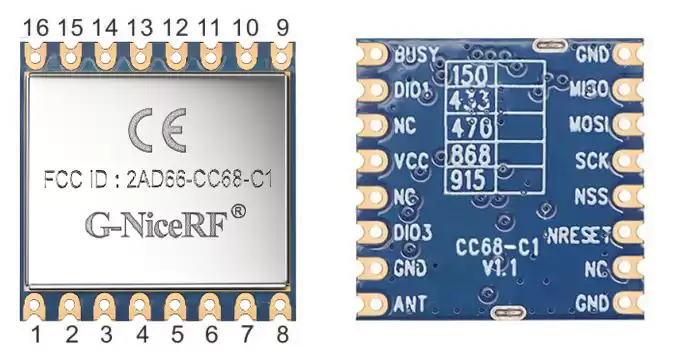

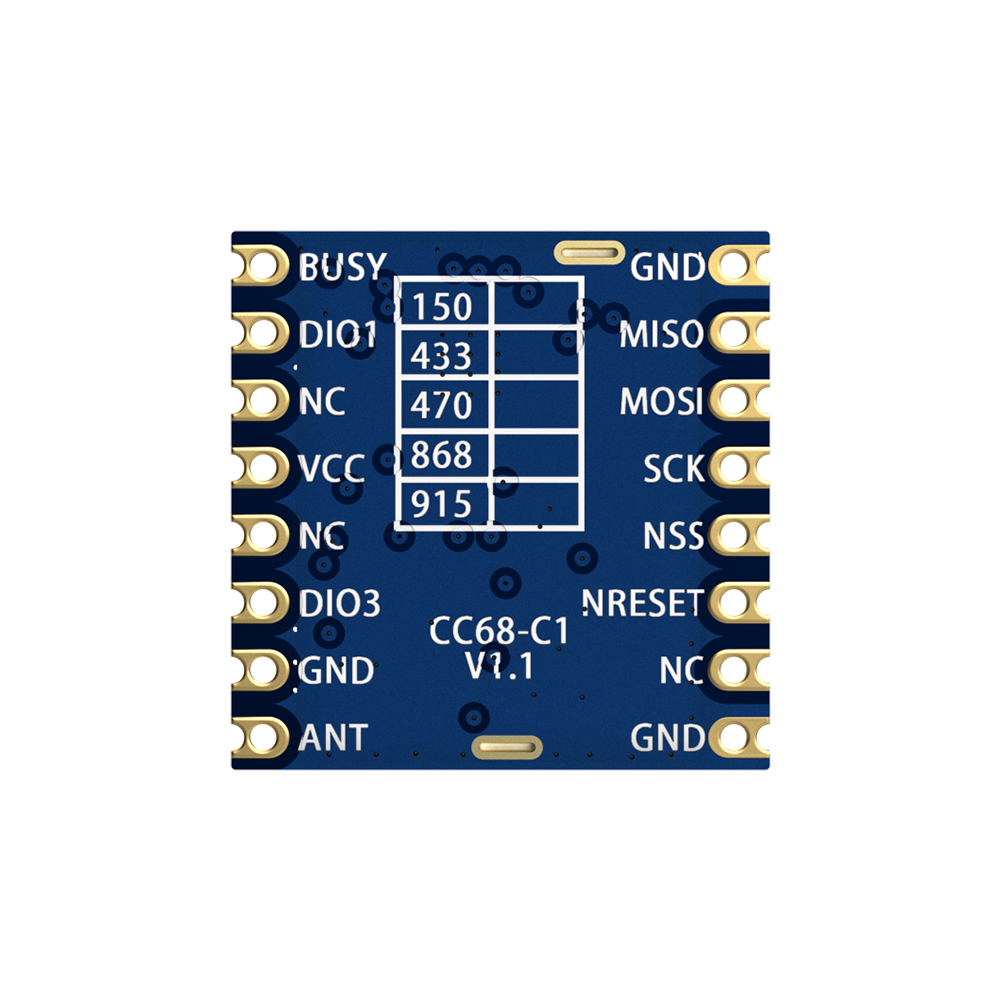

Контакты модуля LLCC68 LoRa CC68-C1

Номер контакта	Имя пин-кода	Описание
1	Земля	заземление питания
2	МИСО	SPI-выход
3	МОСИ	SPI-вход
4	ССК	Последовательные часы
5	НСС	включить SPI
6	НСБРОС	Сброс ввода
7, 12, 14	NC	Пустой
8	Земля	Силовое заземление
9	МУРАВЕЙ	Подключитесь к антенне 50 Ом
10	Земля	Силовое заземление
11	ДИО3	Может быть настроен как индикация сигнала прерывания, подробности в техническом описании микросхемы (Примечание: выход для управления TCXO при использовании кристалла TCXO)
13	ВКЦ	Источник питания (по умолчанию 3,3 В)
15	ДИО1	Может быть настроен как индикация сигнала прерывания, подробности в техническом описании микросхемы
16	ЗАНЯТЫЙ	Используется для индикации состояния, подробности см. в техническом описании.

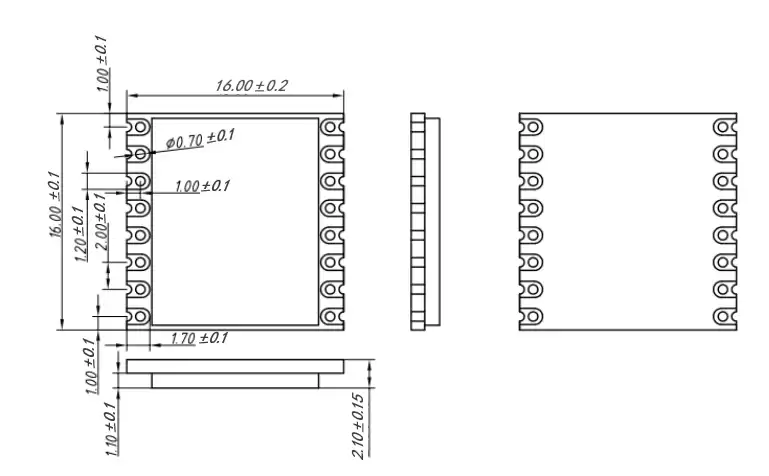

Механические размеры модуля LLCC68 LoRa CC68-C1
