Модуль LoRa-CC68 LoRa использует микросхему LLCC68 компании Semtech и промышленный высокоточный кварцевый генератор, что обеспечивает сверхнизкий ток приёма, низкий ток в спящем режиме и хорошую чувствительность -129 дБм. Модуль способен периодически пробуждать внешний микроконтроллер при низком энергопотреблении благодаря встроенному генератору 64 кГц. Антенный переключатель модуля интегрирован и управляется радиочастотным чипом, что экономит ресурсы внешнего микроконтроллера. Кроме того, LoRa-CC68 имеет компактный размер и выходную мощность 22 дБм (160 мВт), что обеспечивает значительные преимущества в системах Интернета вещей и системах с питанием от аккумуляторов.
LoRa-CC68 производится и тестируется строго с использованием бессвинцовых процессов и соответствует стандартам RoHS и REACH.
LoRa-CC68 получил сертификацию CE-RED на частоте 868 МГц и сертификацию FCC ID на частоте 915 МГц.

Связаться с нами

СКАЧАТЬ

★Примечание: в стандартном модуле поставки используется промышленный кварцевый генератор 10 ppm, кварцевый генератор TCXO является опцией при наличии специальных требований:

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Состояние эксплуатации
Рабочее напряжение	1.8	3.3	3.7	В
Диапазон температур	-40	25	85	℃
Текущее потребление
ток RX		< 5		мА	кварцевый генератор @10ppm
ток RX		< 6,5		мА	@TCXO кристалл
Ток передачи		< 130		мА	@868MHz @915MHz
Ток передачи		< 110		мА	@433MHz @490MHz
ток сна		1.9		uA	Режим ВЫКЛ (режим SLEEP с холодным стартом) Все блоки выключены
		2.3		uA	Режим SLEEP (режим SLEEP с теплым стартом) Конфигурация сохранена
		2.9		uA	Режим SLEEP (режим SLEEP с теплым стартом) Конфигурация сохранена + RC64k
		0,56		мА	Режим STDBY_RC，RC13M, XOSC ВЫКЛ.
		2.35		мА	Режим STDBY_XOSC，XOSC ВКЛ.
Параметр RF
Диапазон частот	400	433	450	МГц	@433MHz
	470	489,92	510	МГц	@470MHz
	848	868	888	МГц	@868MHz
	900	915	940	МГц	@915MHz
Выходная мощность	-15	22		дБм
Чувствительность приема		-129		дБм	@LoRa BW=250KHz_SF = 10_CR=4/5

Интерфейс	СПИ
Чип	LLCC68
Частота	433 МГц,470 МГц,868 МГц,915 МГц
Модуляция	Лора
Выходная мощность	160 мВт
Сертификация	Идентификатор FCC, CE-RED

Особенности модуля LLCC68 LoRa LoRa-CC68

Диапазон частот: 433/490/868/915 МГц (настраиваемый 150–960 МГц)
Чувствительность: -129 дБм @LoRa
Максимальная выходная мощность: 22 дБм (160 мВт)
Высокоточный кварцевый генератор промышленного класса
LoRa,(G)FSK
255 байт FiFo
Скорость передачи данных: 0,6–300 Кбит/с @FSK 1,76–62,5 Кбит/с @LoRa

Применение модуля LLCC68 LoRa LoRa-CC68

Снятие показаний промышленных счетчиков
Управление датчиками парковки
Промышленная автоматизация
Сельскохозяйственный датчик
Умный город
Пульт дистанционного управления
Уличные фонари
Управление логистикой
Датчик окружающей среды
Товары для здоровья
Продукты безопасности
Управление складом

Схема применения беспроводного модуля LoRa LoRa-CC68-915

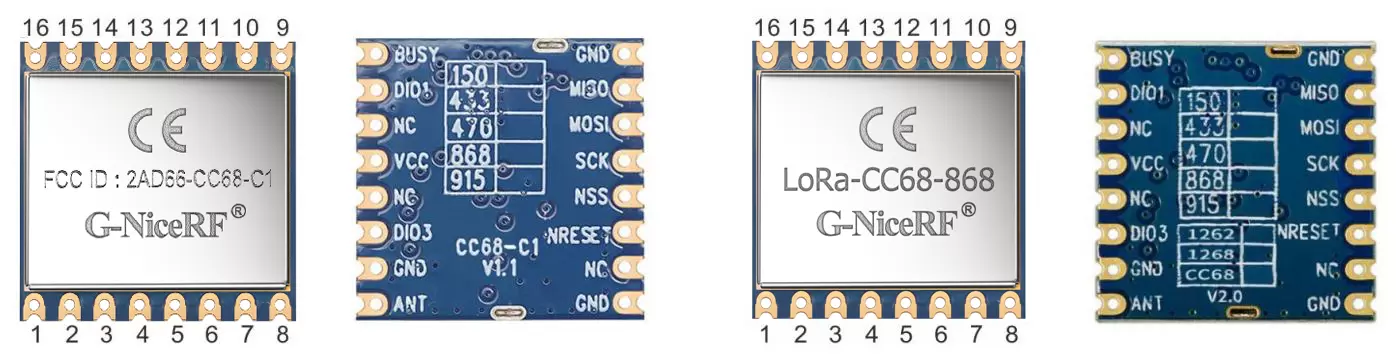

Определение контактов беспроводного модуля LoRa LoRa-CC68-915

НОМЕР ПИН-КОДА	Имя пин-кода	Описание
1	Земля	заземление питания
2	МИСО	Выход SPI
3	МОСИ	SPI-вход
4	ССК	Последовательные часы
5	НСС	включить SPI
6	NRESET	Сброс ввода
7, 12, 14	NC	Пустой
8	Земля	заземление
9	МУРАВЕЙ	Подключение с антенной 50 Ом
10	Земля	заземление
11	ДИО3	Может быть настроен как индикация сигнала прерывания, подробности в техническом описании микросхемы (Примечание: выход для управления TCXO при использовании кристалла TCXO)
13	ВКЦ	Источник питания (по умолчанию 3,3 В)
15	ДИО1	Может быть настроен как индикация сигнала прерывания, подробности в техническом описании микросхемы
16	ЗАНЯТЫЙ	Используется для индикации состояния, подробности см. в техническом описании.

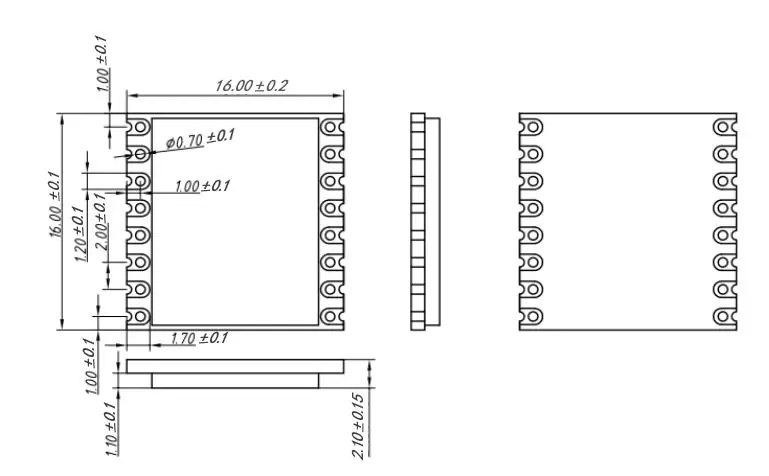

Механические размеры беспроводного модуля LoRa LoRa-CC68-915
