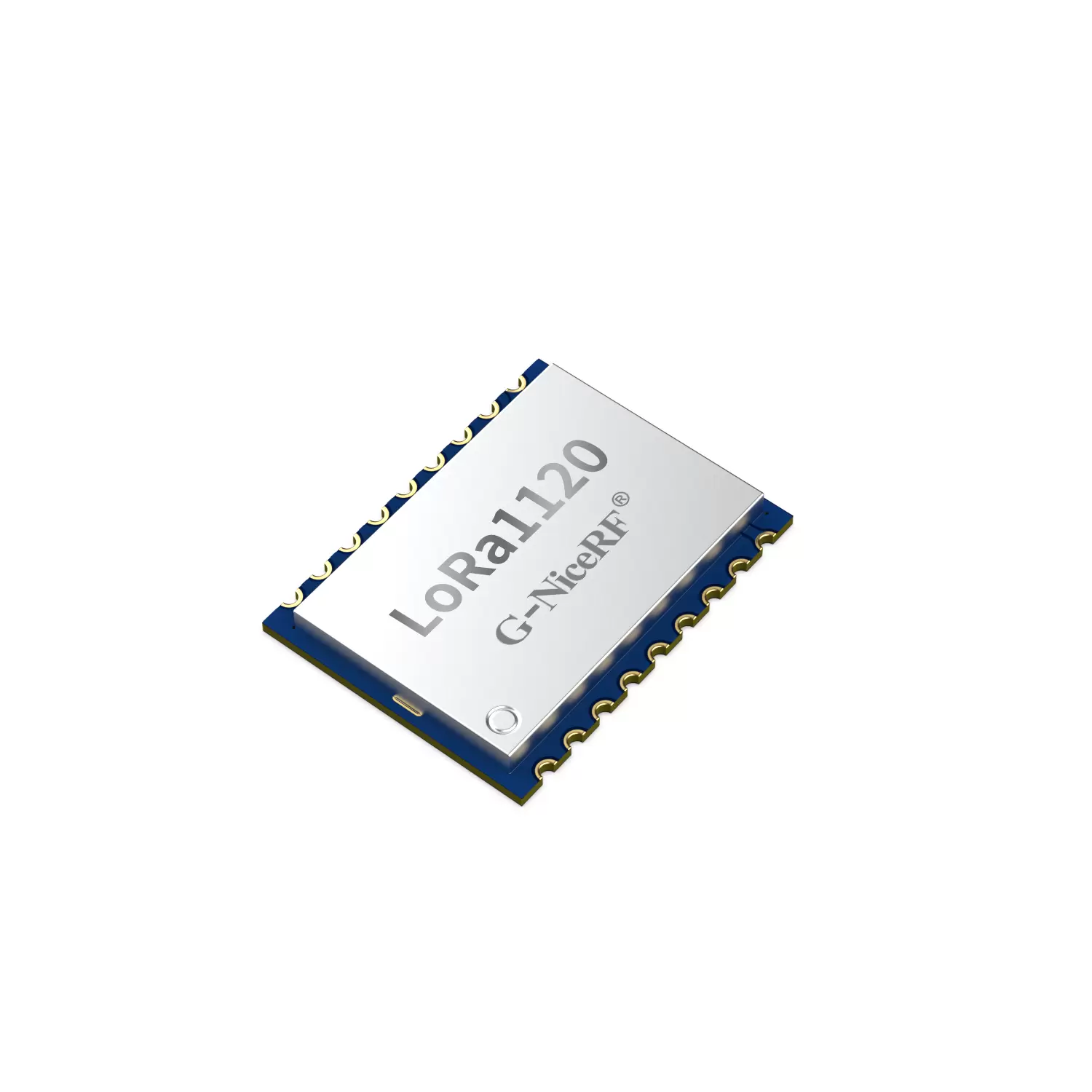

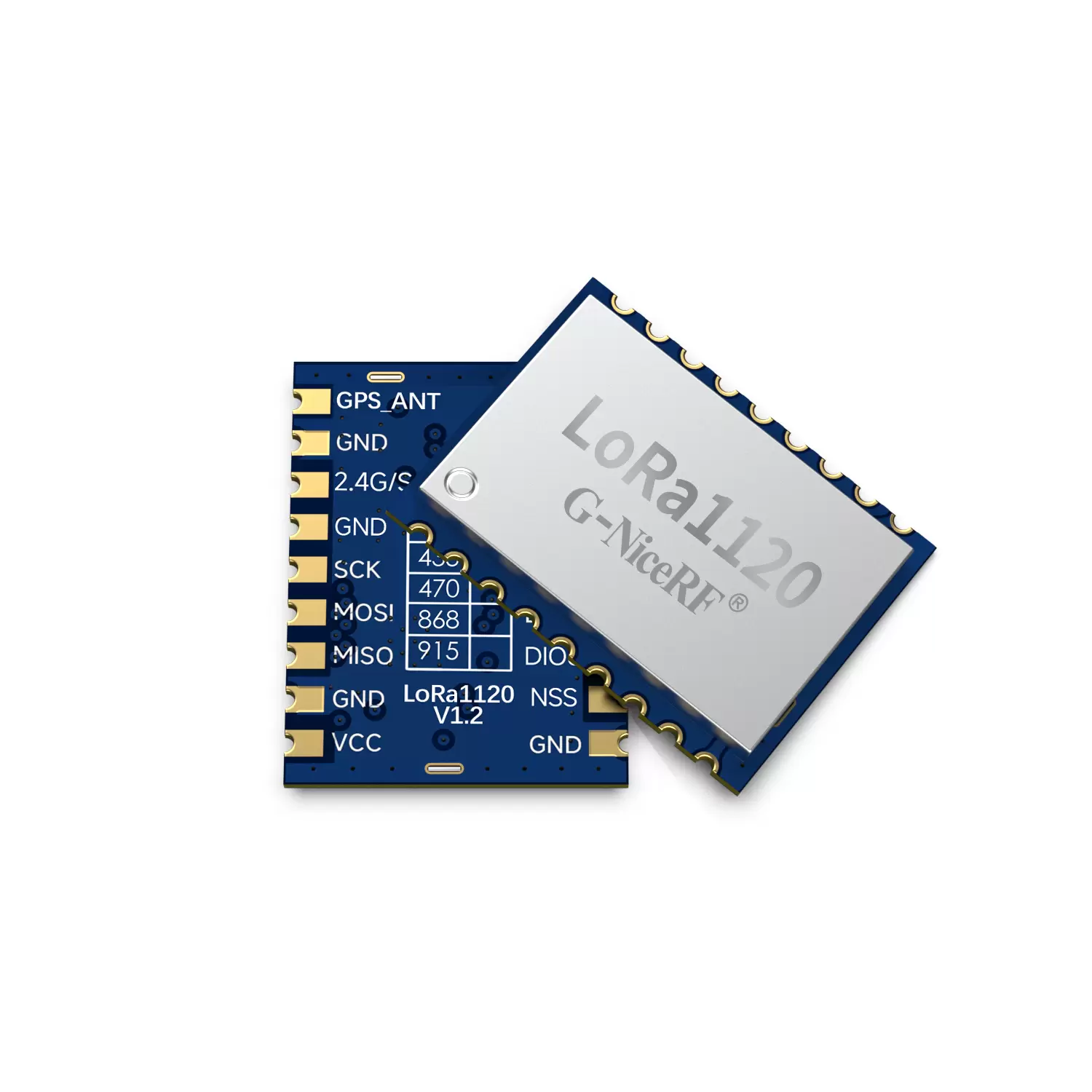

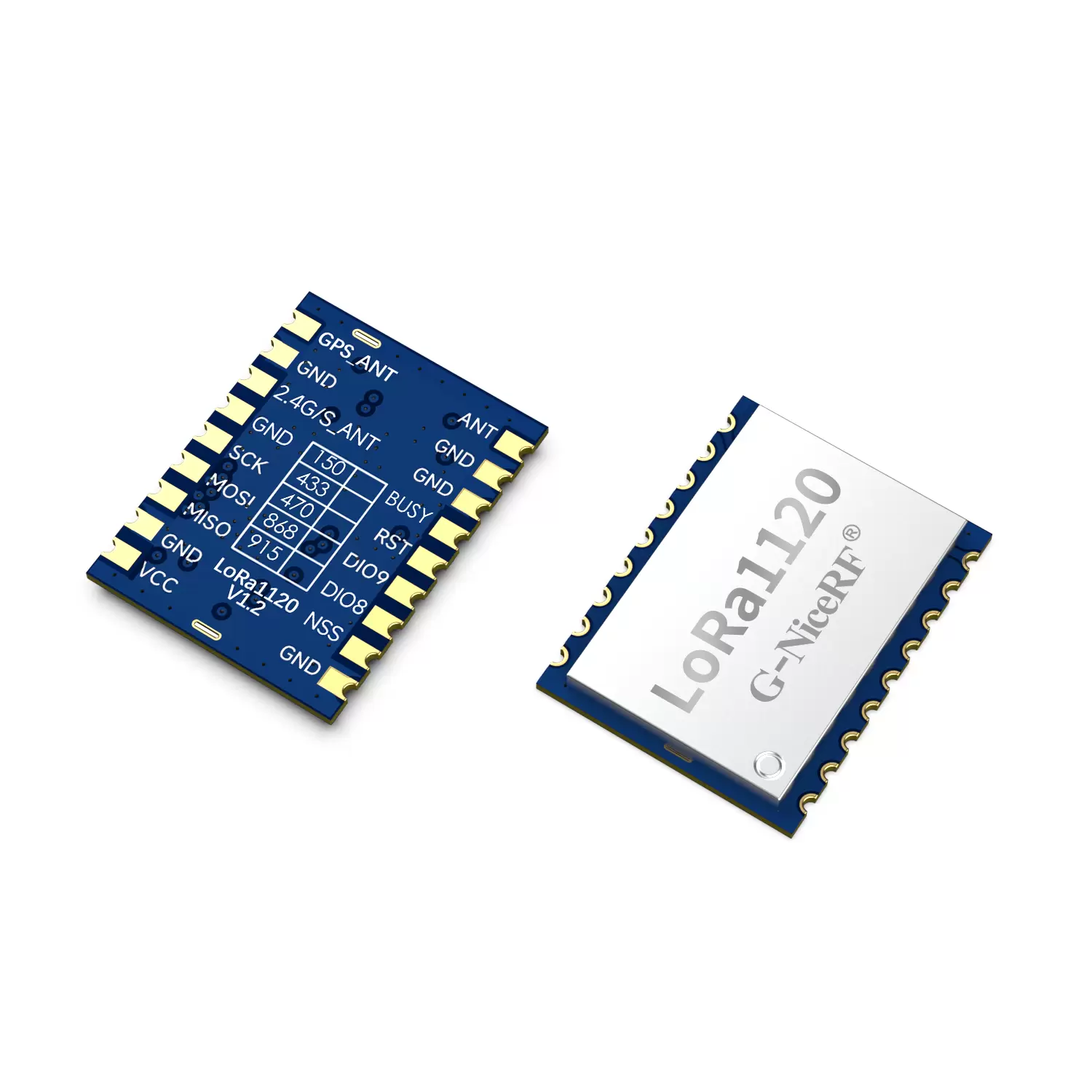

LoRa1120: Многодиапазонный модуль беспроводной связи мощностью 160 мВт LoRa1120

Диапазон напряжения

1.8

3.3

3.6

В

Рабочая  температура

- 4 0

25

85

℃

Максимальный входной сигнал

10

дБм

Текущее потребление

Ток передачи

433МГц

< 110

мА

@2.4ГГц

< 36

мА

Получать ток

@3.3В,2.4G

< 7

мА

@3.3v ,433MHz

< 6

мА

Ток сна

@3.3 В

< 1

uA

Параметры РЧ

Диапазон частот

@433МГц

400

460

МГц

@470МГц

470

510

МГц

@868МГц

850

890

МГц

@915МГц

900

940

МГц

Мощность передачи

@Sub-ГГц

19

21

дБм

2.4ГГц

10

11

дБм

Чувствительность приема

BW=62,5 кГц, SF=12 @ S суб-ГГц

-142

дБм

BW=125 кГц, SF=12

@S Группы

-132

дБм

BW=406 кГц, SF=7 @2.4 ГГц

-129

дБм

Ошибка частоты

10

частей на миллион

Скорость модуляции (@ S -GHz)

@Лора

0,01

62,5

Кбит/с

@ФСК

0,6

300

Кбит/с

Скорость модуляции (@S полосы ）

@Лора

0,292

87,5

Кбит/с

Скорость модуляции (в диапазонах 2,4 ГГц )

@Лора

0,476

87,5

Кбит/с

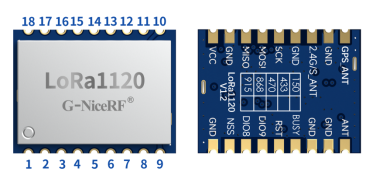

1

ВКЦ

Подключитесь к положительному источнику питания.

2,6,8,11,12,18

Земля

Подключите к отрицательному полюсу источника питания.

3

МИСО

О

Вывод данных SPI

4

МОСИ

я

Ввод данных SPI

5

ССК

я

Вход синхронизации SPI

7

2.4/S_ANT

Интерфейс антенны 2.4G и S-диапазона, внешняя антенна 50 Ом

9

GPS_ANT

я

Интерфейс антенны GPS , внешняя антенна 50 Ом

10

АНТА     АНТ

Интерфейс антенны суб-ГГц диапазона, внешняя антенна 50 Ом

13

ЗАНЯТЫЙ

О

Используется для индикации состояния, подробности см. в документации к чипу.

14

РСТ

я

Вход триггера сброса, подробности см. в техническом описании микросхемы

15

ДИО9

ИО

Многоцелевой цифровой интерфейс, подробности см. в техническом описании микросхемы.

16

ДИО8

ИО

Многоцелевой цифровой интерфейс, подробности см. в техническом описании микросхемы.

17

НСС

ИО

Вход выбора микросхемы SPI
