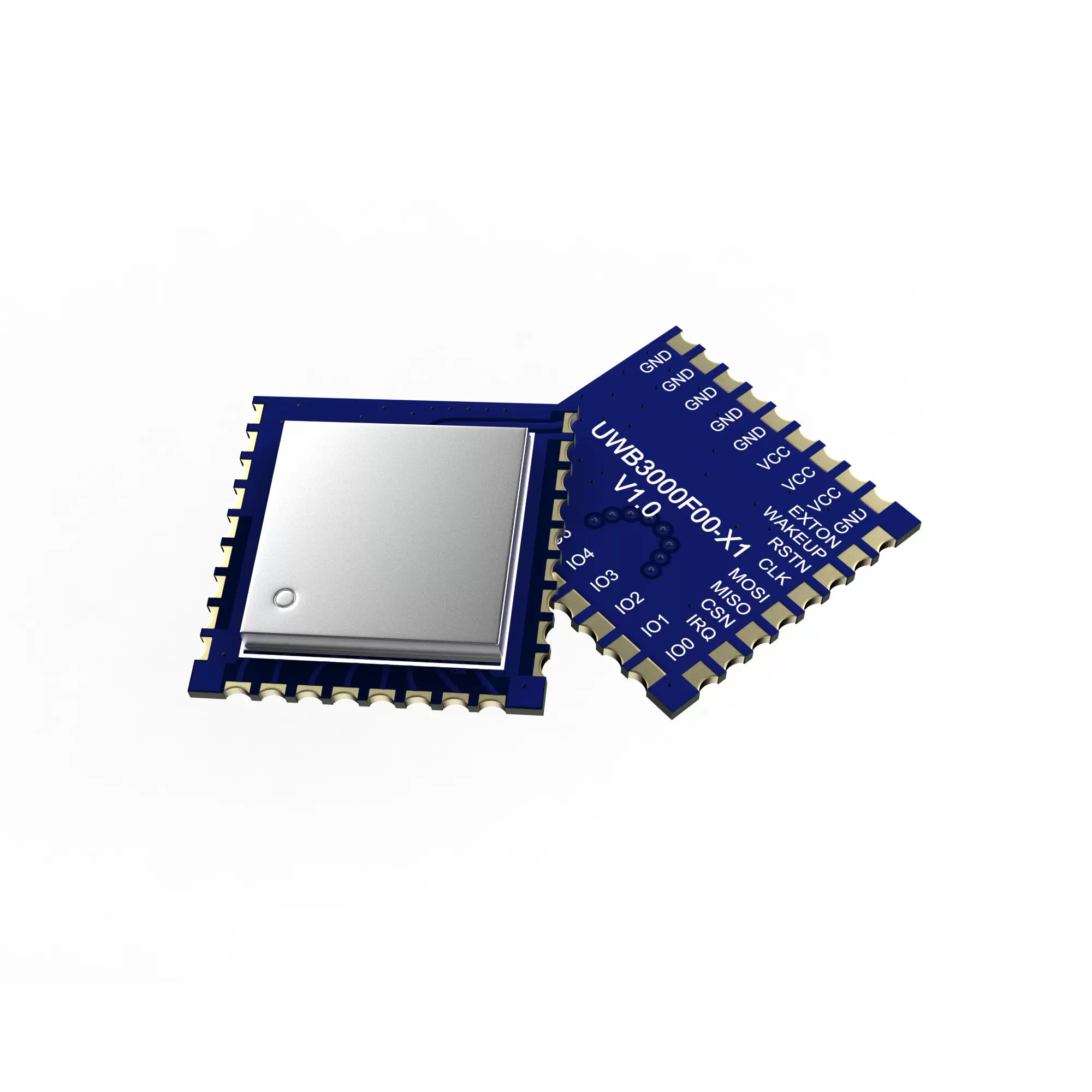

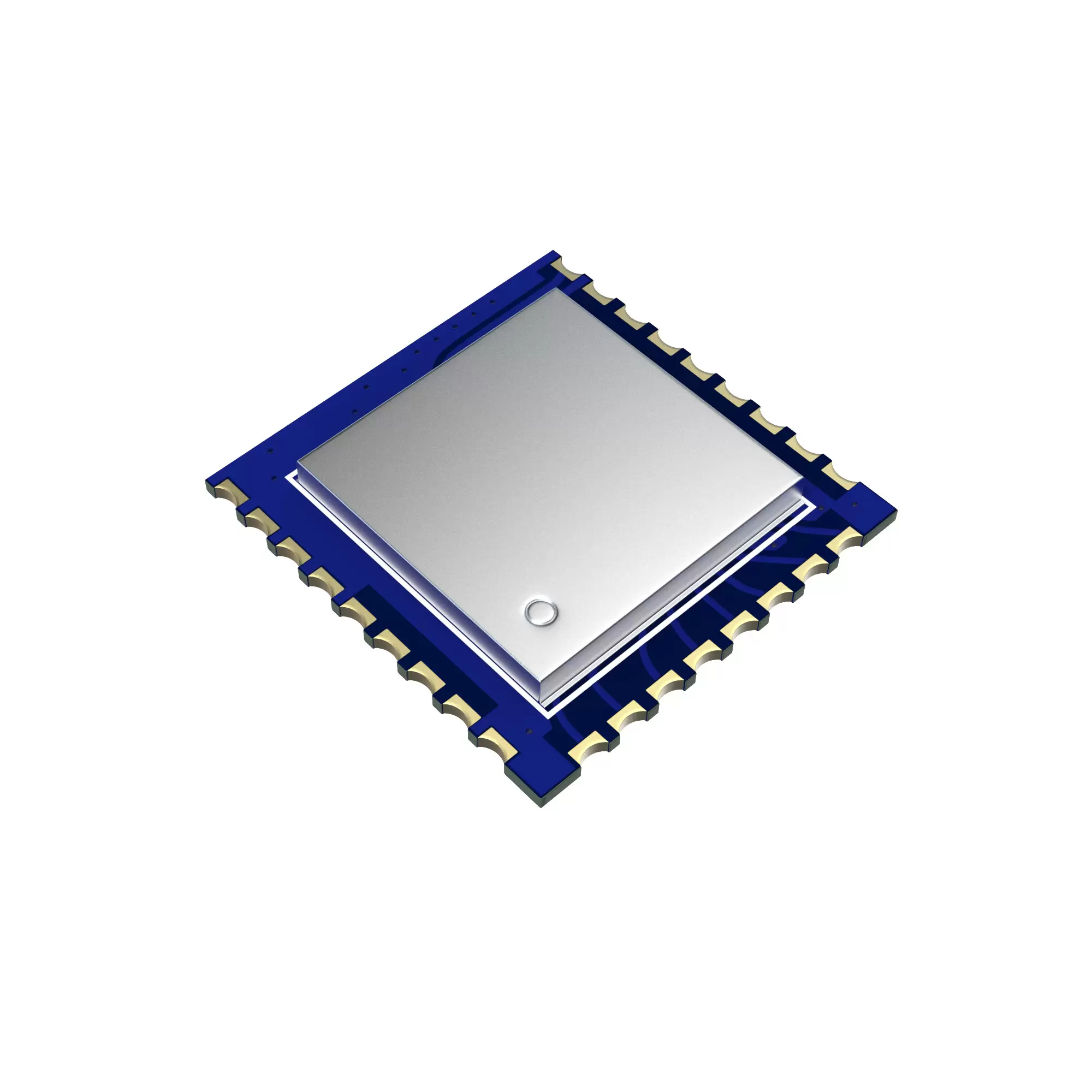

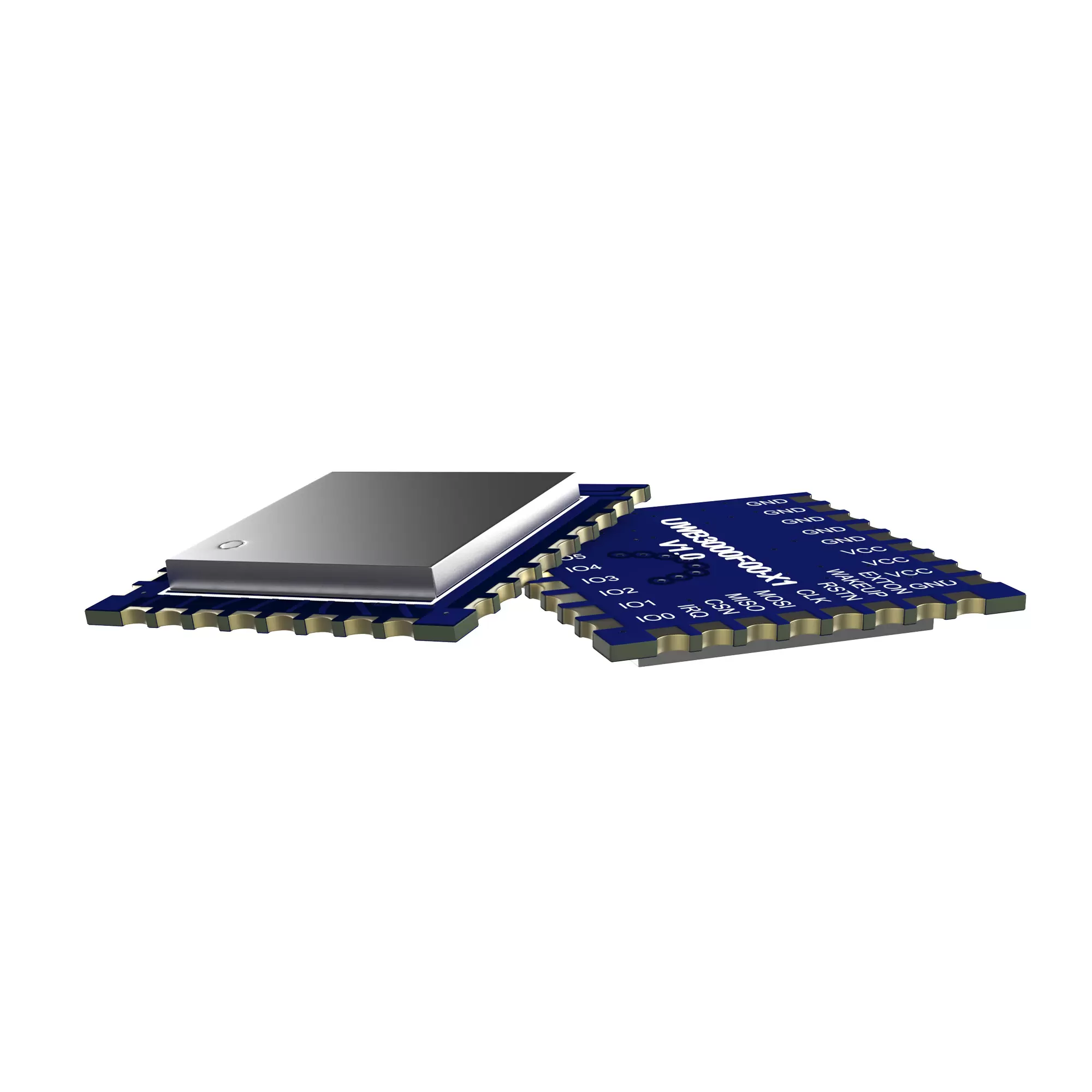

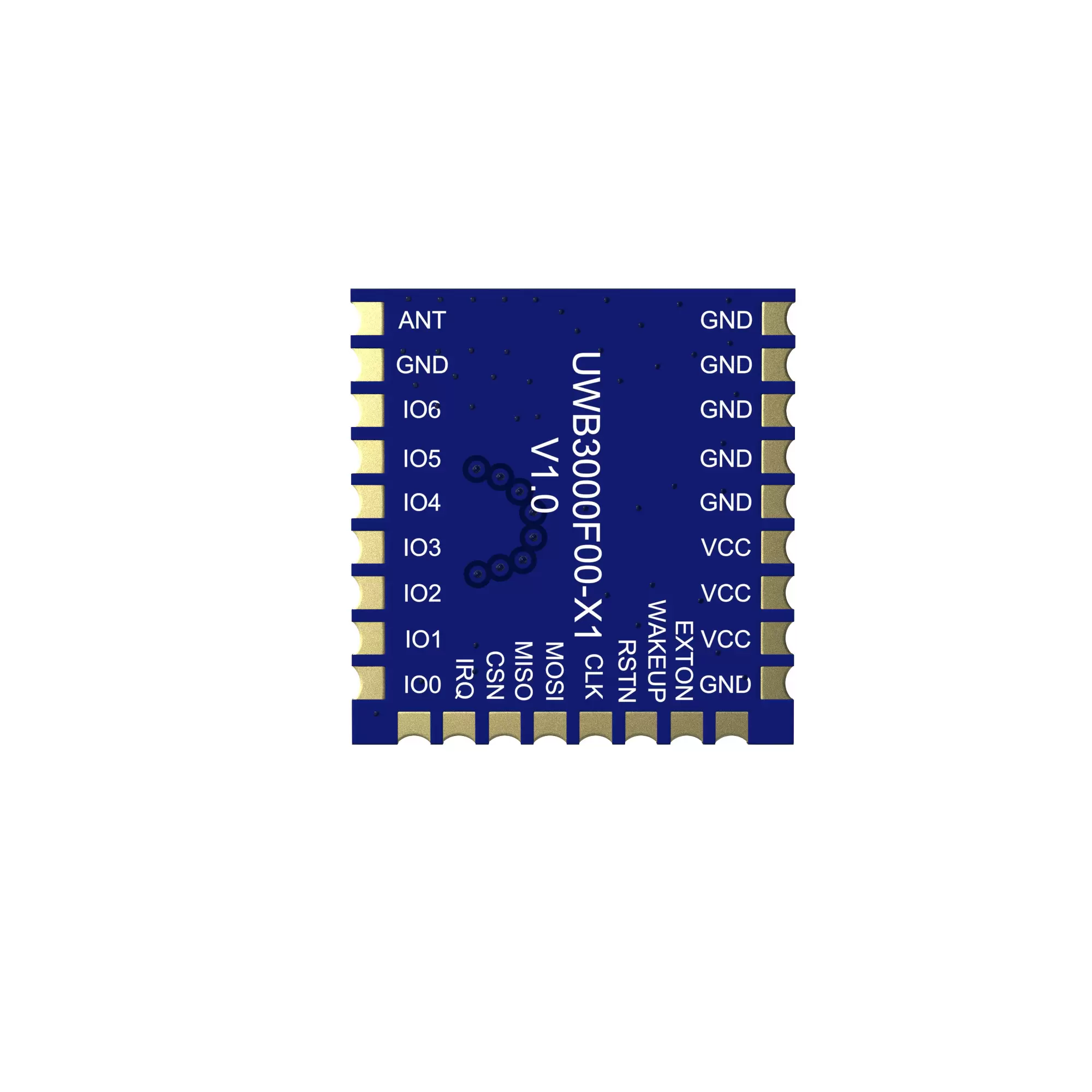

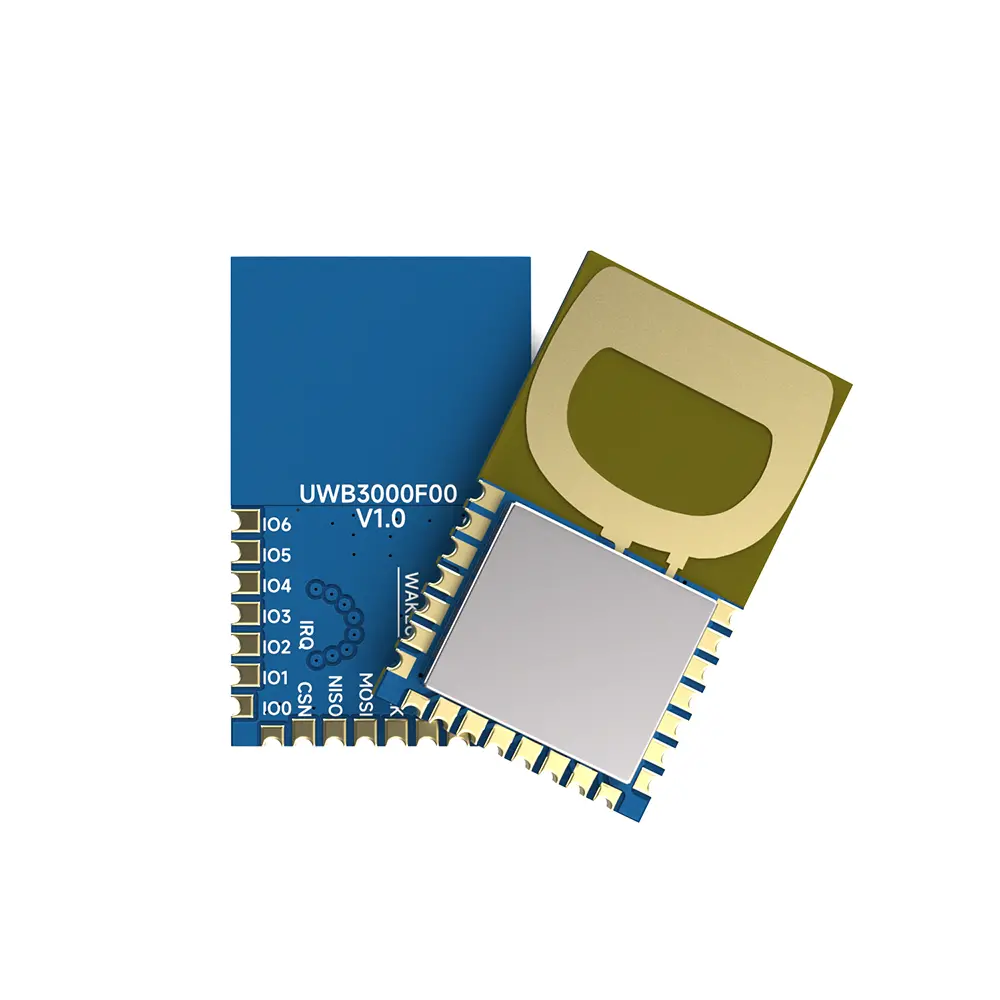

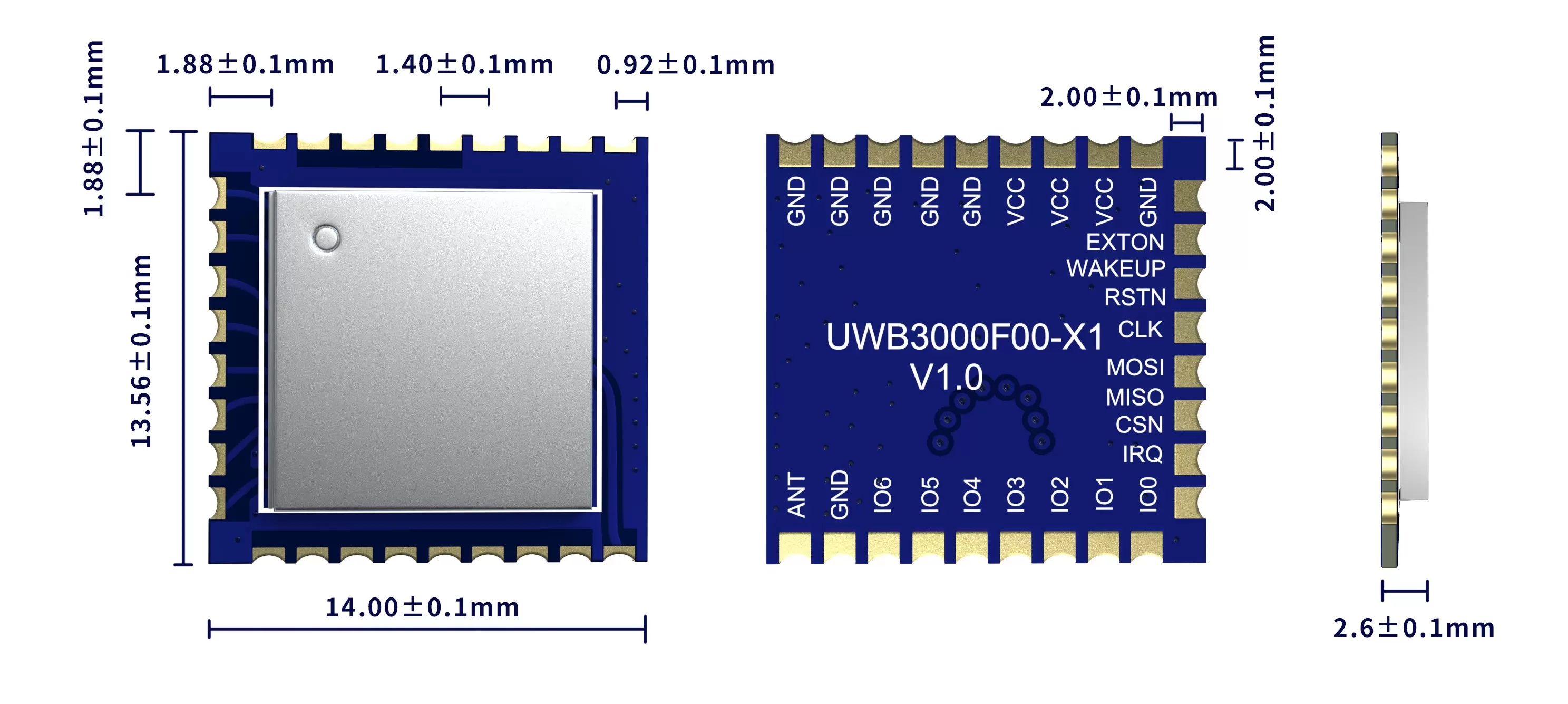

Модуль позиционирования и измерения дальности UWB3000F00-X1:1W для использования внутри и вне помещений

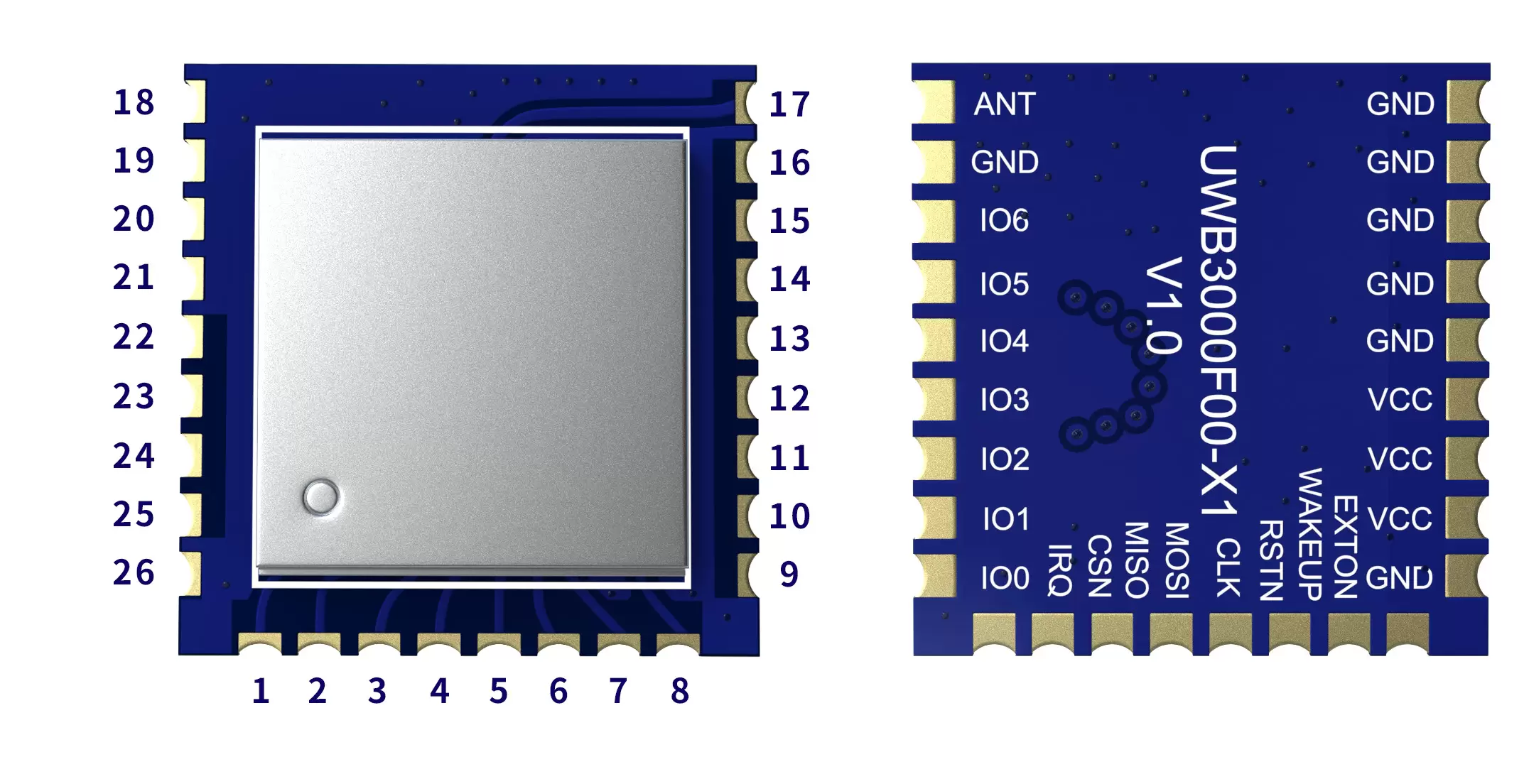

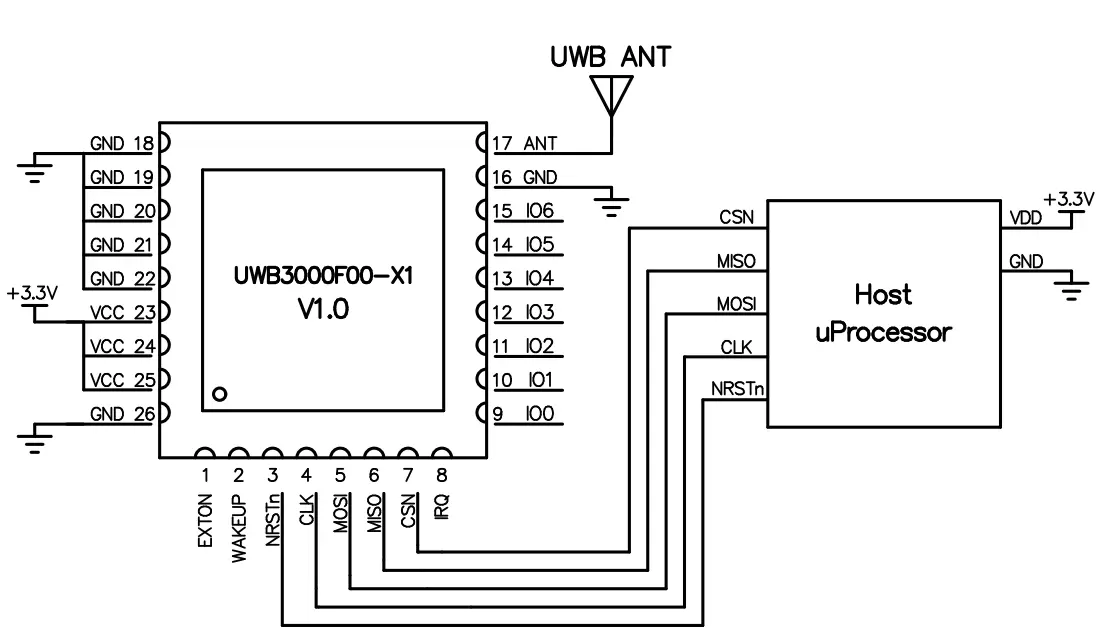

1

ЭКСТОН

ДЕЛАТЬ

Разрешение внешнего устройства. Активируется при пробуждении и остаётся активным до перехода устройства в спящий режим. Может использоваться для управления внешним DC/DC-преобразователем или другими цепями, которые не используются, пока устройство находится в спящем режиме, для минимизации энергопотребления. Подробнее см. в техническом описании DW3000.

2

ПРОСНУТЬСЯ

ДИ

При установке на контакт WAKEUP допустимого высокого уровня DW3000 выходит из спящего режима или режима DEEPSLEEP и переходит в активный режим. Если этот контакт не используется, его можно заземлить.

3

NRSTn

ДИО

Вывод сброса. Выход с активным низким уровнем. Может быть потянут на низкий уровень внешним драйвером с открытым стоком для сброса устройства.

4

КЛК

ДИ

SPI-часы

5

МОСИ

ДИ

Ввод данных SPI

6

МИСО

ДЕЛАТЬ

Вывод данных SPI

7

CSN

ДИ

Выбор микросхемы SPI. Это вход разрешения с активным низким уровнем. Падающий фронт на SPICSn сигнализирует о начале новой транзакции SPI. SPICSn также может служить сигналом пробуждения для вывода DW3000 из спящего режима или режима DEEPSLEEP.

8

IRQ

ДИ

Выход запроса прерывания от DWM3000 к хост-процессору. По умолчанию IRQ имеет активный высокий уровень, но при необходимости его можно настроить на активный низкий уровень. Для корректной работы в режимах SLEEP и DEEPSLEEP его следует настроить на активный высокий уровень. Этот вывод не имеет уровня в состояниях SLEEP и DEEPSLEEP и может вызывать ложные прерывания, если не перевести его в режим низкого уровня. Если функция IRQ не используется, этот вывод можно перенастроить как порт ввода-вывода общего назначения (GPIO8).

9

GPIO0

ДИО

Контакты ввода-вывода общего назначения — подробности см. в техническом описании микросхемы.

10

GPIO1

ДИО

Универсальный вывод ввода-вывода, подробную информацию см. в техническом описании микросхемы .

11

GPIO2

ДИО

Универсальный вывод ввода-вывода, подробности см. в техническом описании микросхемы.

12

GPIO3

ДИО

Универсальный вывод ввода-вывода, подробности см. в техническом описании микросхемы.

13

GPIO4

ДИО

Универсальный вывод ввода-вывода, подробности см. в техническом описании микросхемы.

14

GPIO5

ДИО

Универсальный вывод ввода-вывода, подробности см. в техническом описании микросхемы.

15

GPIO6

ДИО

Универсальный вывод ввода-вывода, подробности см. в техническом описании микросхемы.

16,18,19,

20,21,22,26

Земля

Подключите к заземлению (GND)

17

МУРАВЕЙ

Подключение внешней антенны 50 Ом

23,24,25

ВКЦ

Подключить к положительному полюсу источника питания (2,4–3,6 В)
