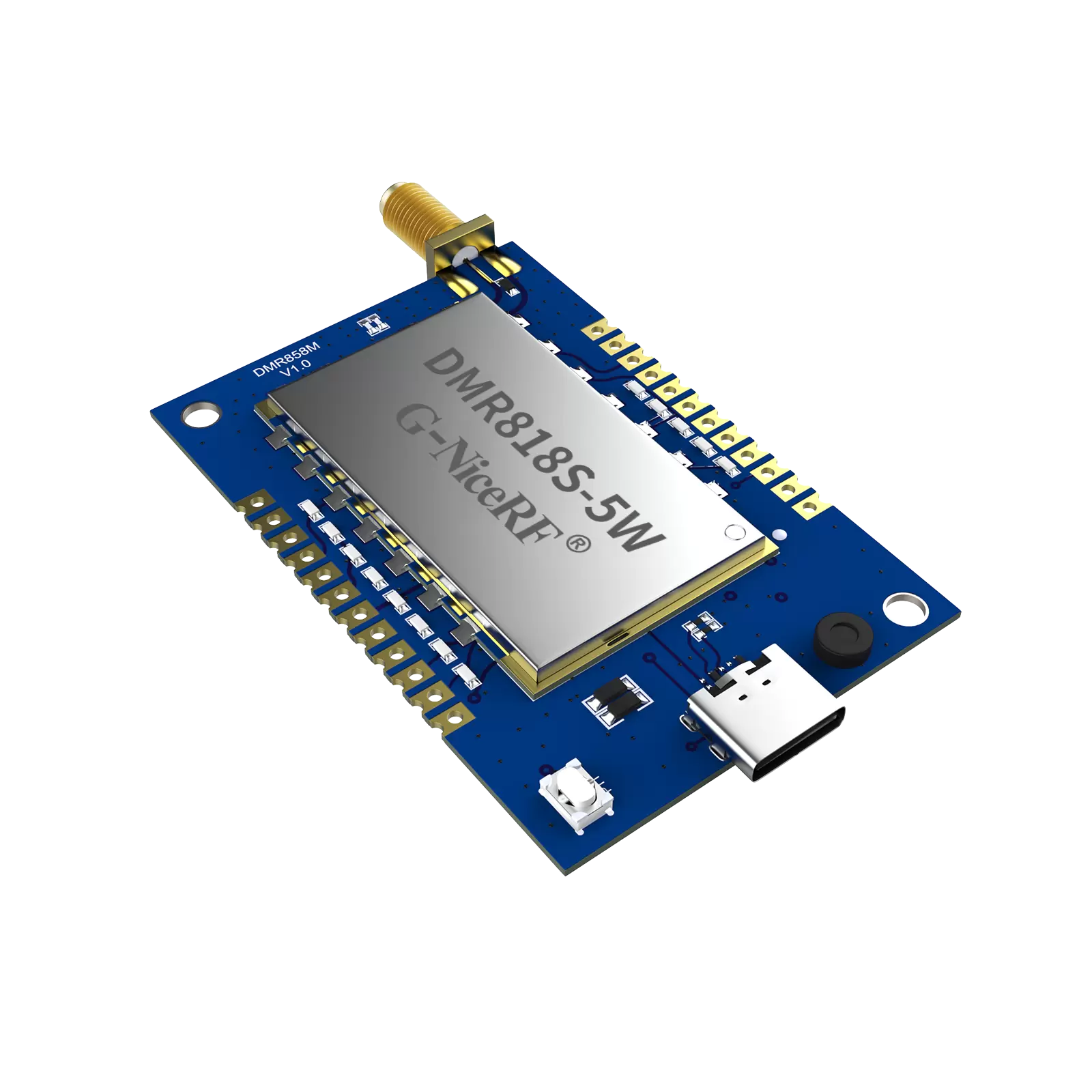

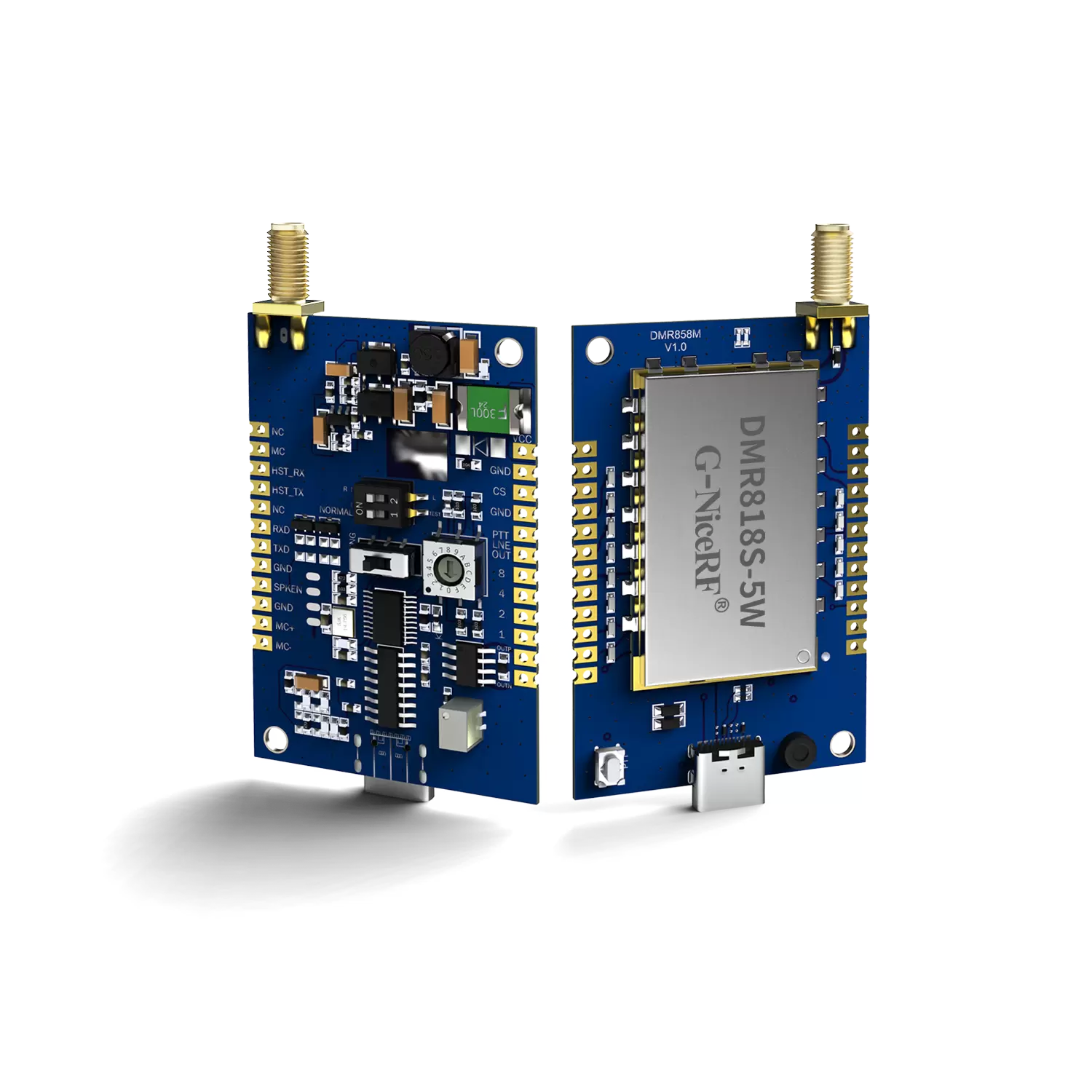

DMR858M: DMR-рация с двумя временными слотами, аналого-цифровая, интегрированная, 5 Вт

DMR858M: DMR-рация с двумя временными слотами, аналого-цифровая, интегрированная, 5 Вт

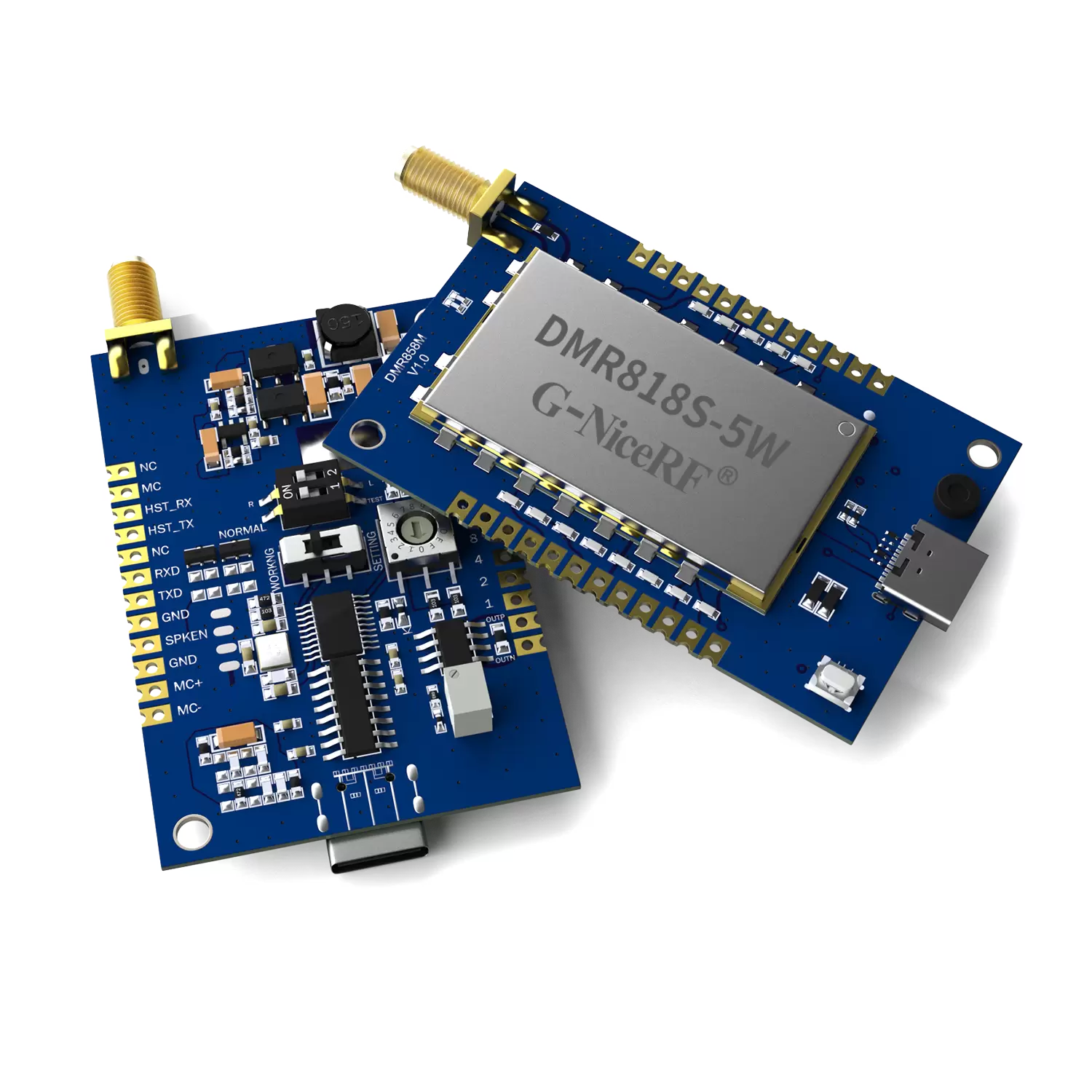

DMR858M — это экономичный полнофункциональный цифровой модуль рации мощностью 5 Вт, разработанный компанией NiceRF. Он совместим с широко распространёнными на рынке аналоговыми рациями и поддерживает функции DMR Tier II. Модуль оснащён встроенным вокодером Moto AMBE++. Внутри модуля расположены такие компоненты, как микроконтроллер, чип цифровой рации, усилитель мощности ВЧ и аудиоусилитель. Для использования модуля в качестве небольшой цифровой рации с 16 регулируемыми частотными каналами пользователю достаточно подключить внешние компоненты, такие как блоки питания и динамики. Сверхкомпактный размер модуля также позволяет легко и быстро встраивать его в различные портативные устройства, повышая общую производительность конечных продуктов.
DMR858M использует исключительно бессвинцовую технологию при производстве и тестировании, что соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Параметры	Условие теста	Мин.	Тип.	Макс.	Единица.
Диапазон напряжения		3. 7	8.0	8.5	В
Рабочая температура		-20	25	60	℃
Диапазон частот	@УВЧ	400		470	МГц
	@VHF	134		174	МГц
	@350	320		400	МГц
Скорость передачи данных UART			57600		бит/с
Текущее потребление C
ток сна	@CS опустился на 3 секунды		< 0,1		мА
Ток Rx			< 165		мА
Ток передачи ( высокая мощность )	@VCC= 8 В, 5 Вт		900		мА
Ток передачи ( высокая мощность )	@VCC= 8 В ,5 Вт		1 7 00		мА
Ток передачи ( низкая мощность )	@VCC= 8 В, 2,5 Вт		640		мА
Ток передачи ( низкая мощность )	@VCC= 8 В, 2,5 Вт		1000		мА
Чувствительность и звук
Чувствительность Rx (аналоговая)	@12dB SINAD		-12 0		дБм
Прием BER (модуляция DMR)	@ -117 дБм		5		%
Получение серийного номера	Отклонение частоты 1,5К		40		дБ
Избирательность по соседнему каналу	Разнос каналов 12,5 кГц		62		дБ
Интермодуляционная устойчивость	Разнос каналов 12,5 кГц		63		дБ
Блокирующий иммунитет	Интервал частот помех > 1M		88		дБ
Амплитуда выходного аудиосигнала (линейный выход)	F0=1КГц	0,2	130	460	мВ
Выходное аудиосопротивление (SPK)			8		Ом
Искажение звука	F0=1КГц			5	%
Аудио ответ	300 Гц		+8		дБ
	500 Гц		+6
	1 кГц		0
	2 кГц		-6
	3 кГц		-12
Цифровой прием
Прием BER (модуляция DMR)	@ -117 дБм		4		%
Избирательность по соседним каналам (ACS)	Смещение: +12,5 кГц	60			дБ
Избирательность по соседним каналам (ACS)	Смещение: -12,5 кГц	60			дБ
Интермодуляция	Смещение: +50/100 кГц	63			дБ
Интермодуляция	Смещение: -50/100 кГц	63			дБ
Блокирование	Смещение: +/-1 МГц	87			дБ
Блокирование	Смещение: +/-5 МГц	87			дБ
Аналоговая передача
Максимальное отклонение модуляции	Девиация частоты 12,5 кГц ( N )		2.2	2.5	КГц
Максимальное отклонение модуляции	Девиация частоты 25 кГц ( Вт )		4.5	5.0	КГц
Чувствительность к модуляции	Девиация частоты 1,5 кГц/2,5 кГц	4	7	10	мВ
Искажение модуляции звука	1,5 кГц/2,5 кГц Отклонение частоты		1	5	%
Характеристики модуляции	300 Гц	-13	-11	-9	дБ
	500 Гц	-9	-6	-5	дБ
	1 кГц	-3	0	1	дБ
	2 кГц	3	6	7	дБ
	3 кГц	3	7	11	дБ
Смещение частоты модуляции CTCSS		350	400	600	Гц
Получение SNR	Частота 1,5 кГц/2,5 кГц (север/запад)	38	40	50	дБ
Цифровая эмиссия
Ошибка частоты			0,5		частей на миллион
4FSK передача BER				≤1×10-4
Мощность соседнего канала (дБ)	+/-25 кГц			≤-68	дБ

Характеристики модуля рации DMR DMR858M

Частота диапазона UHF: 400~470 МГц
Частота диапазона VHF: 134~174 МГц
Частота диапазона 350: 320~400 МГц
Расстояние до 7-8 км
выходная мощность: 5 Вт, низкая мощность: 2 Вт
Высокая чувствительность: -120 дБм
Коэффициент битовых ошибок снижен до 5% при -117 дБм
Аналоговая полоса пропускания: 12,5/25 кГц Цифровая полоса пропускания: 6,25 кГц
Передача и прием сообщений
DMR/Аналоговая рация
Встроенный стандартный протокол DMR
Поддерживает функцию отправки SMS
Поддерживает энергосберегающий режим сна
Двухслотовая рация, совместимая с ретранслятором
Автоматическое устранение звука хвоста
Высокоинтегрированный, экономичный
Компактный дизайн, легко встраивается

Применение модуля DMR-рации DMR858M

Модуль рации DMR
Невидимая система внутренней связи
Система безопасности здания
Система аудионаблюдения

Режим DMR модуля DMR-рации DMR858M

Передача и прием сообщений.
Улучшенное шифрование голосовых и текстовых сообщений.
Различные типы голосовых вызовов: общий вызов, групповой вызов и частный вызов;
Напоминание о входящем вызове, проверка статуса вызова
Аварийная сигнализация и радиомонитор;
Ретранслятор

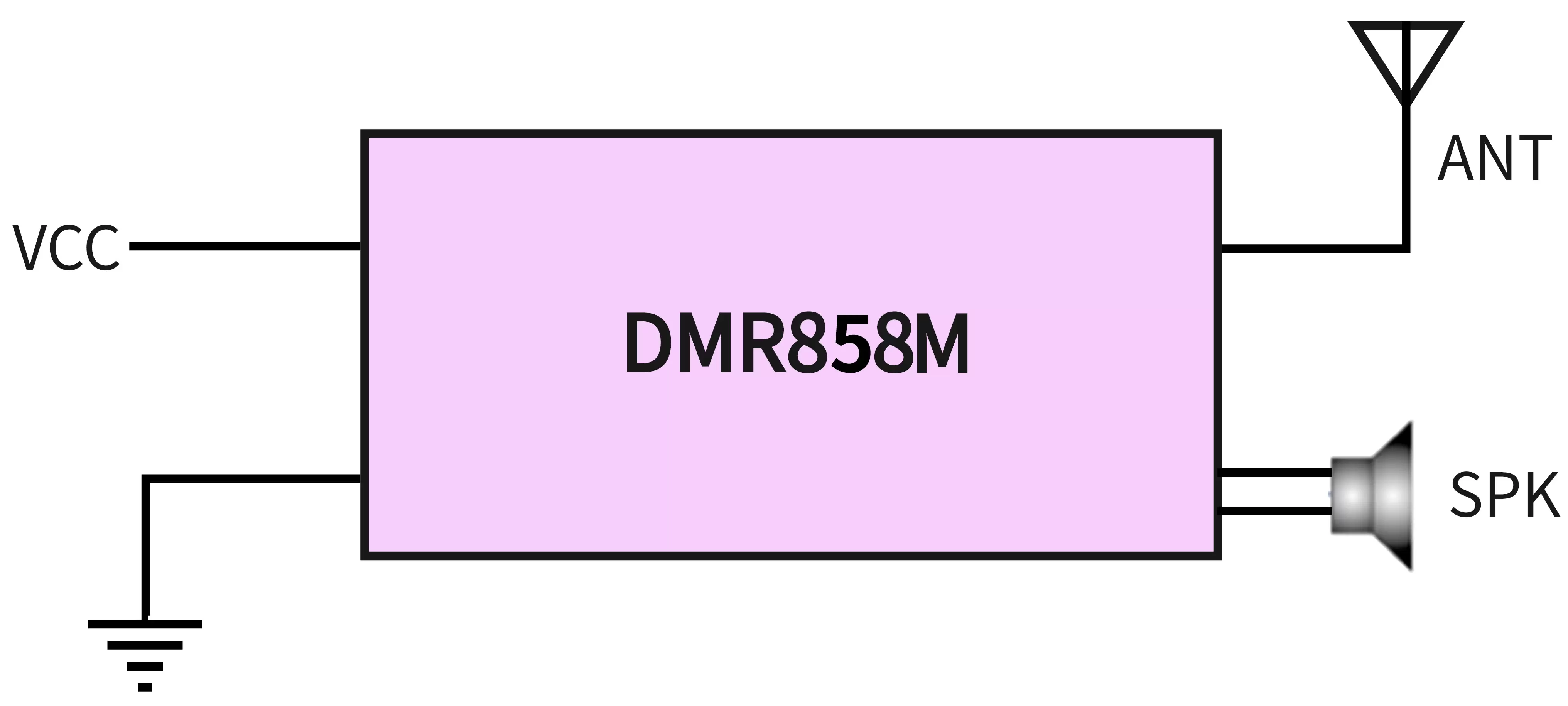

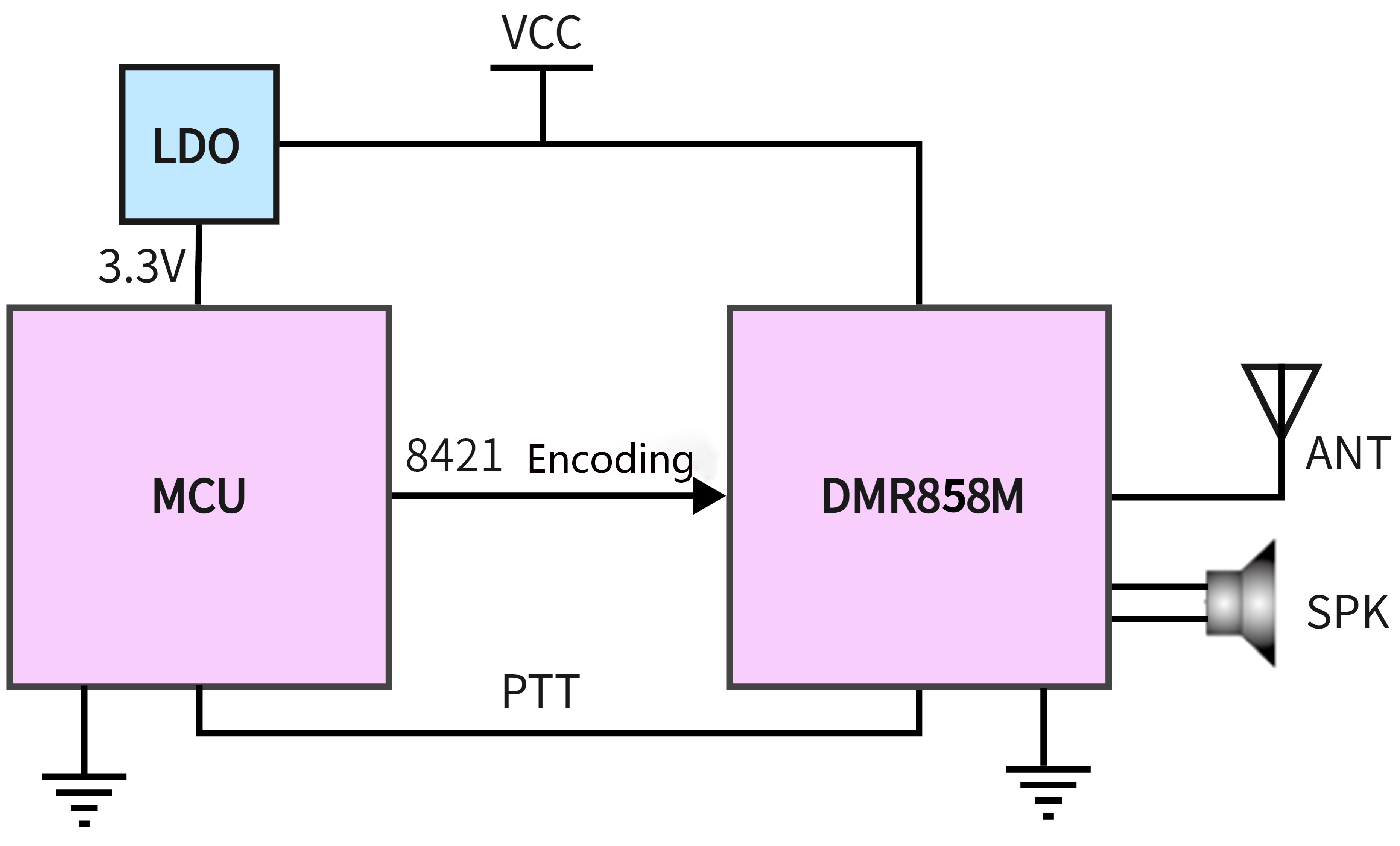

Типичная схема применения

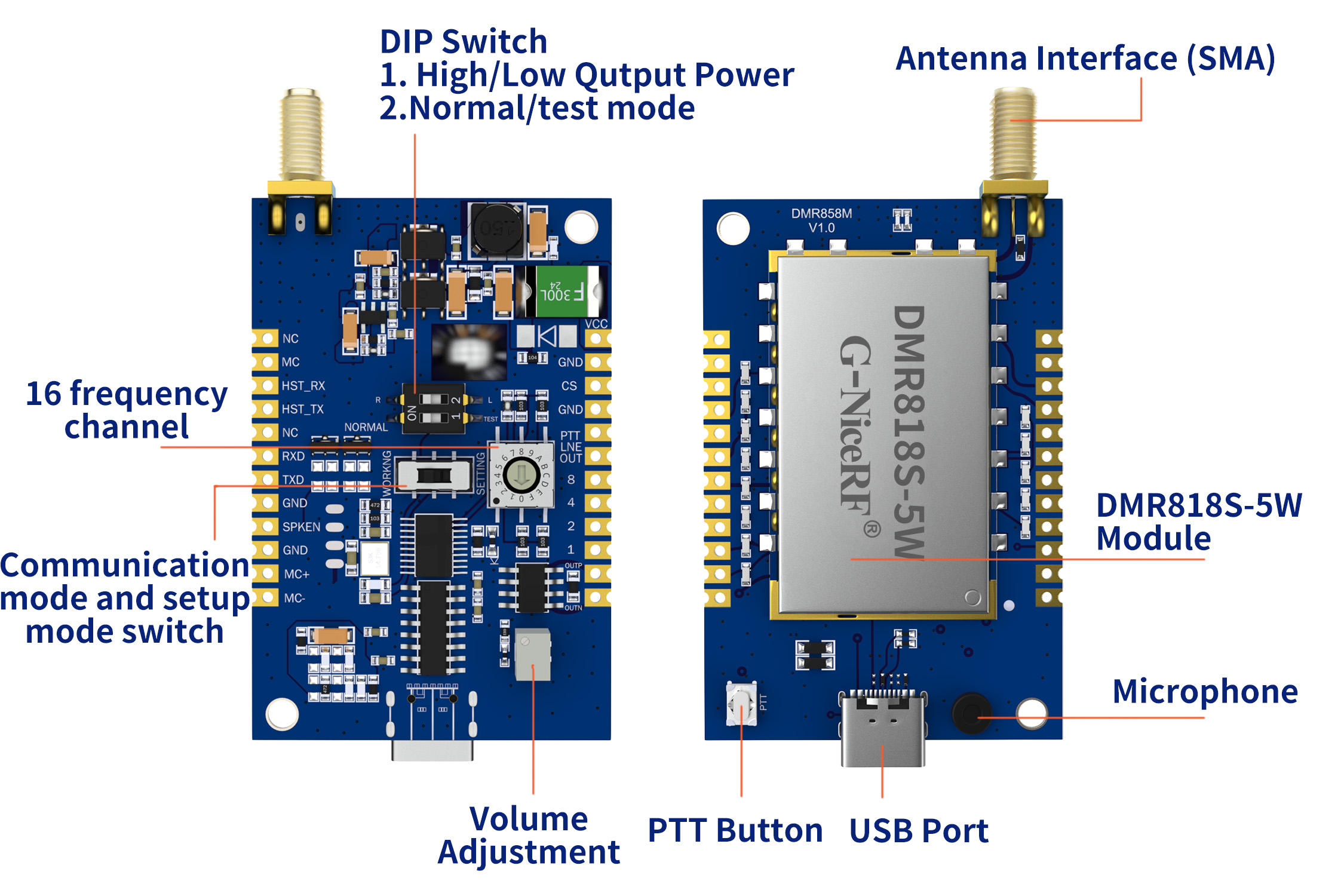

Введение в интерфейс модуля внутренней связи DMR DMR858M

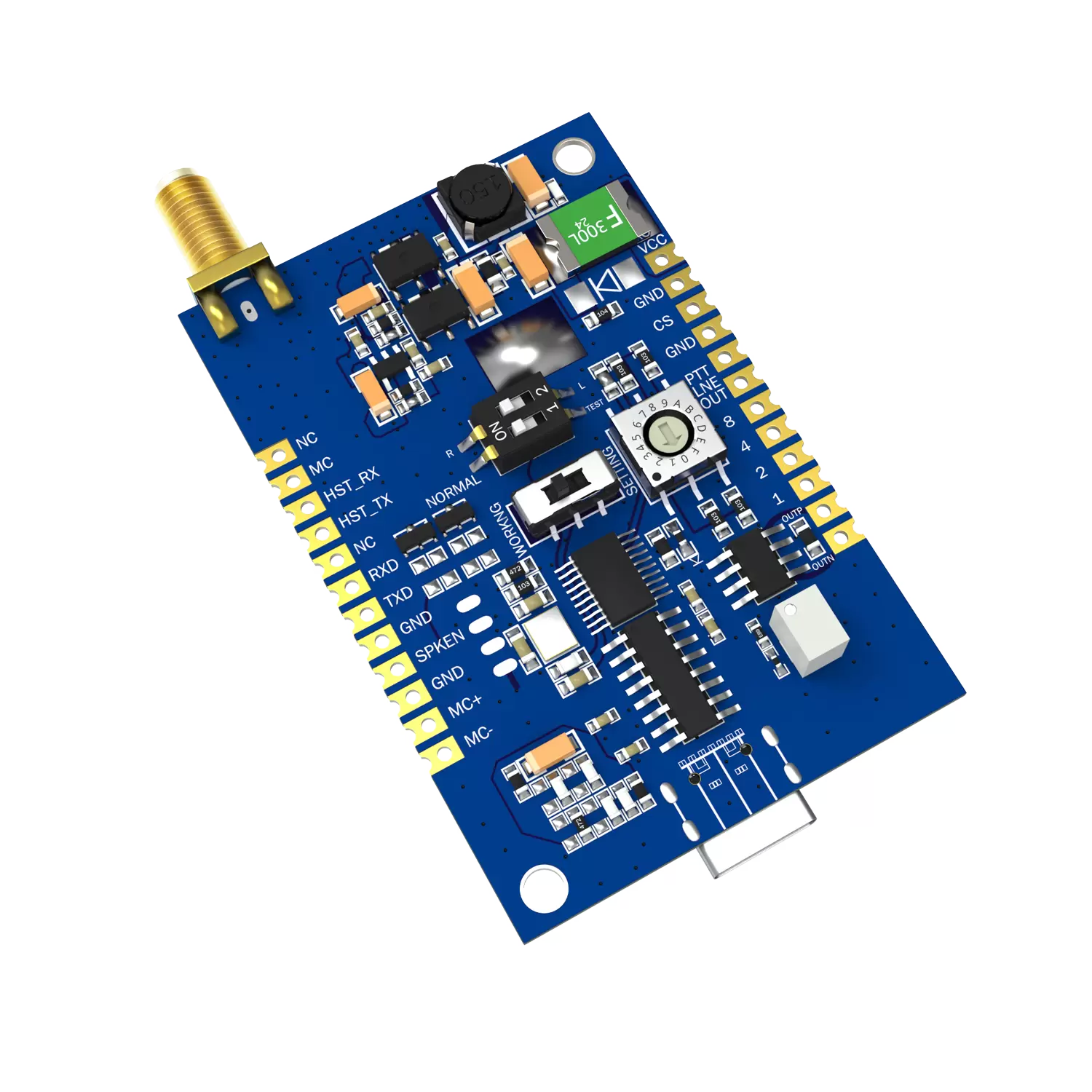

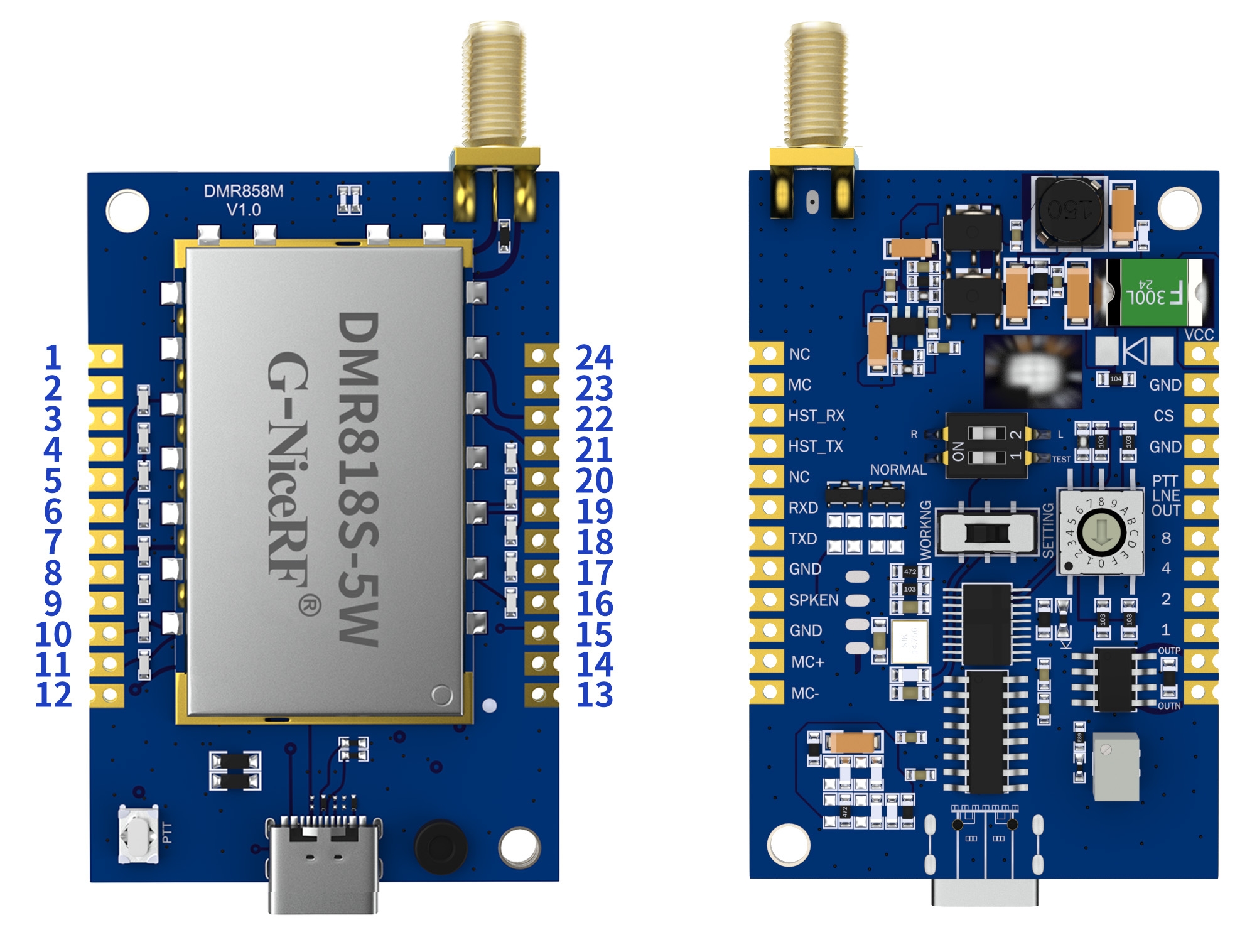

Определение контактов цифрового модуля внутренней связи DMR858M

НОМЕР ПИН-КОДА	Имя пин-кода	Описание
1	ВКЦ	Положительный запас
2,4	Земля	Земля
3	CS	Контакт включения спящего режима модуля, «0» для спящего режима, «1» для активного режима
5	ПТТ	Контакт управления передачей/приёмом, «0» — режим передачи, «1» — режим приёма, по умолчанию — режим приёма
6	ЛИНЕЙНЫЙ_ВЫХОД	Аудиовыход
7	8	16 каналов, код 8421, 8-й , выход по умолчанию «1»
8	4	16 каналов, код 8421, 4 -й , выход по умолчанию «1»
9	2	16 каналов, код 8421, 2-й , выход по умолчанию «1»
10	1	16 каналов, код 8421, 1-й , выход по умолчанию «1»
11	ВЫХОД	Аудиовыход, подключение к динамику 8 Ом 2 Вт и 4 Ом 5 Вт
12	АУТН	Аудиовыход, подключение к динамику 8 Ом 2 Вт и 4 Ом 5 Вт
13	MIC-	Отрицательный вывод внешнего микрофона
14	МИК+	Положительный вывод внешнего микрофона (внутреннее смещение предусмотрено, дополнительный источник питания не требуется)
16	СПКЕН	Индикаторный штифт приема, обычно низкий, становится высоким при получении сигнала
18	TXD	Последовательный порт передачи данных
19	RXD	Последовательный порт передачи данных
20,2 3,24	NC
2 1	HST_TX	Последовательный вывод передачи данных (используется для обновления прошивки)
2 2	HST_RX	Последовательный контакт приема данных (используется для обновления прошивки)

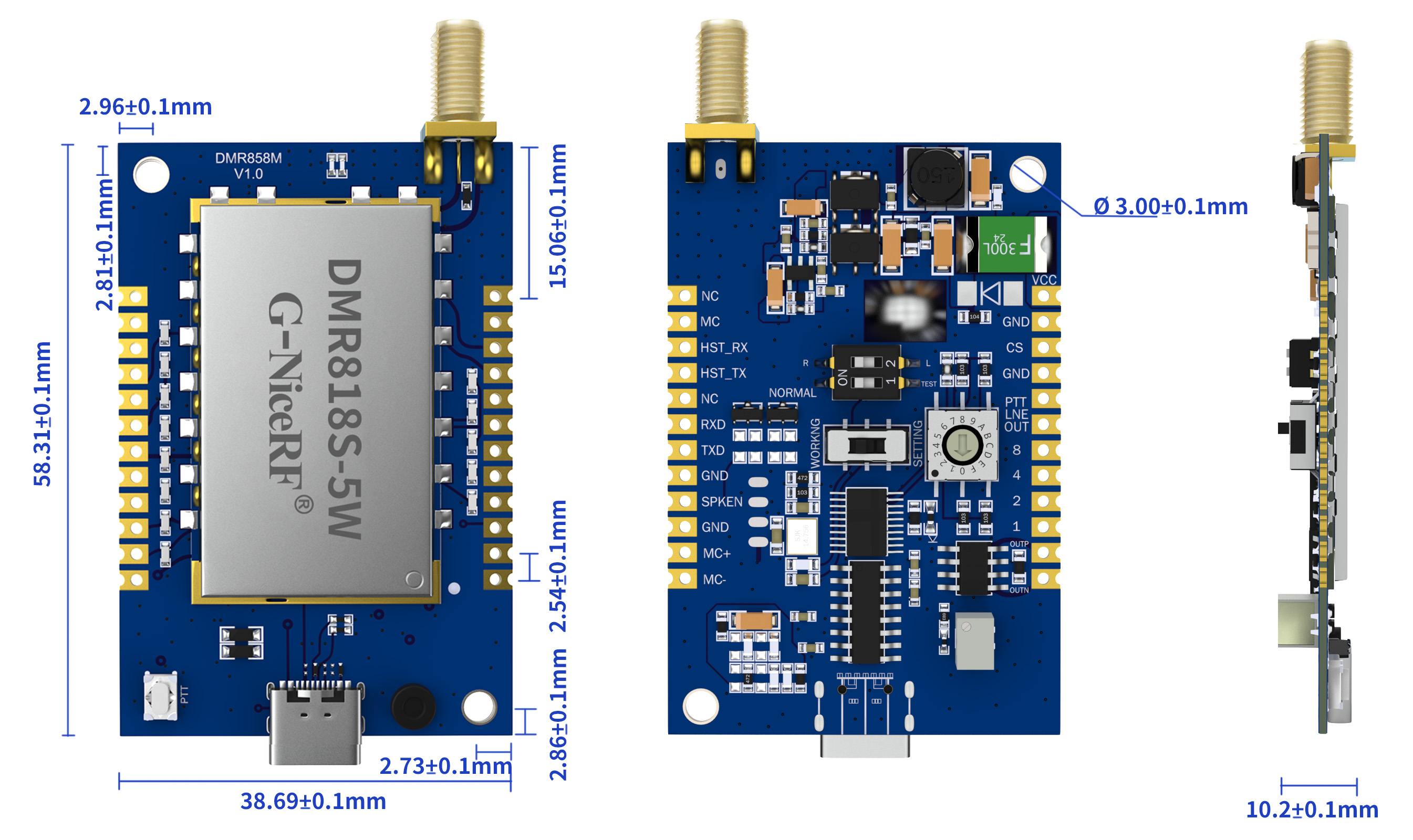

Модуль рации имеет размер DMR858M.
