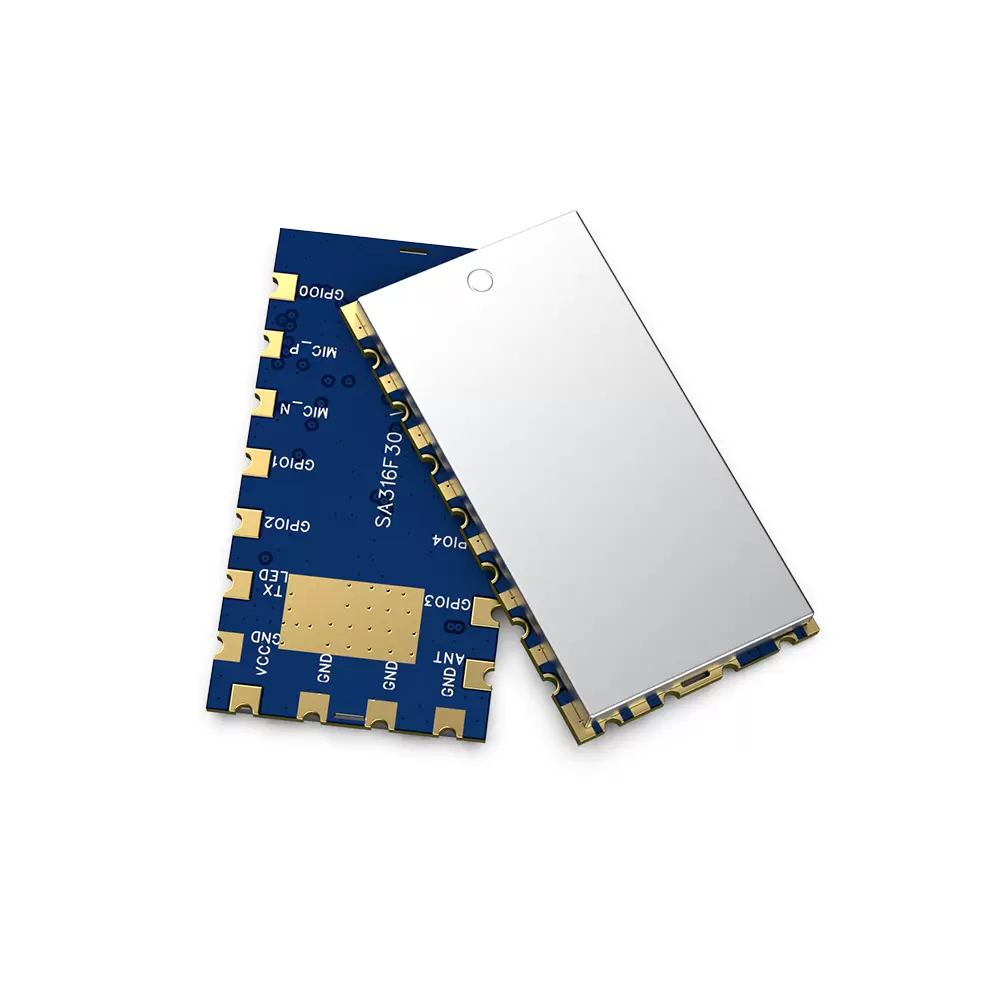

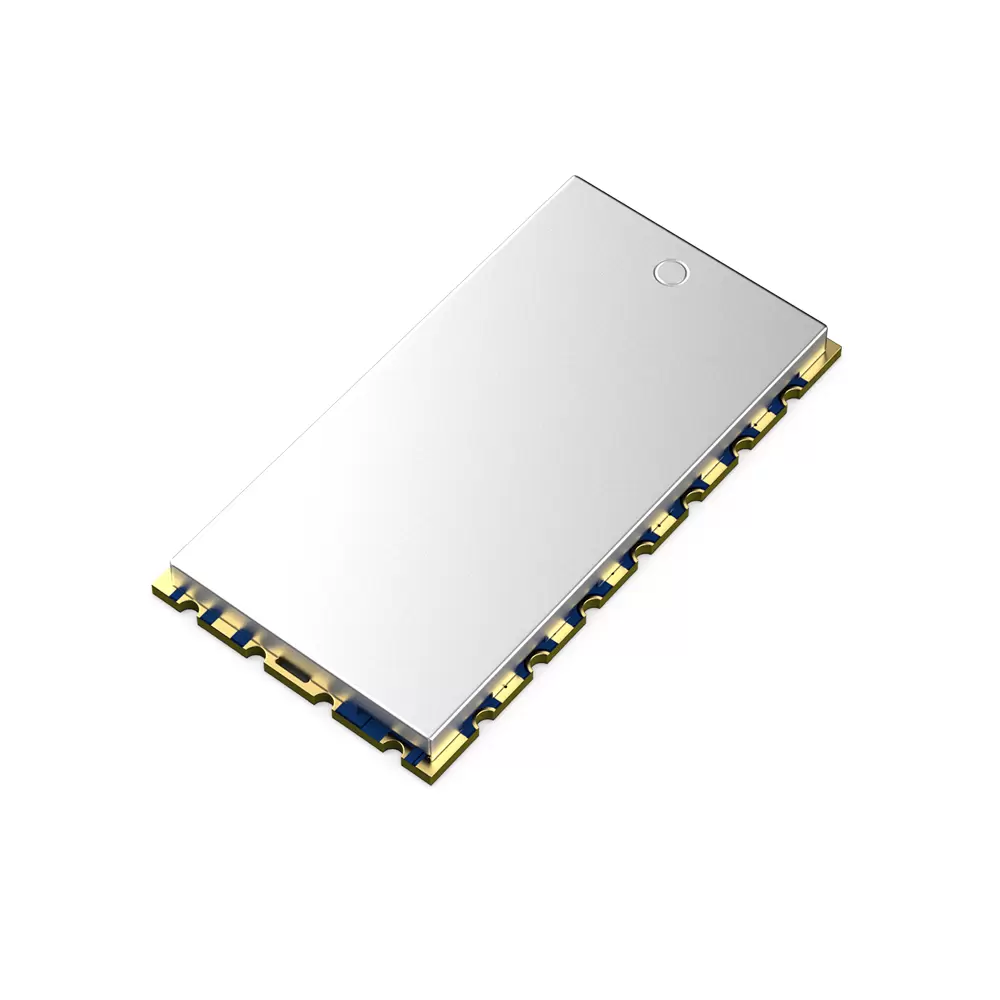

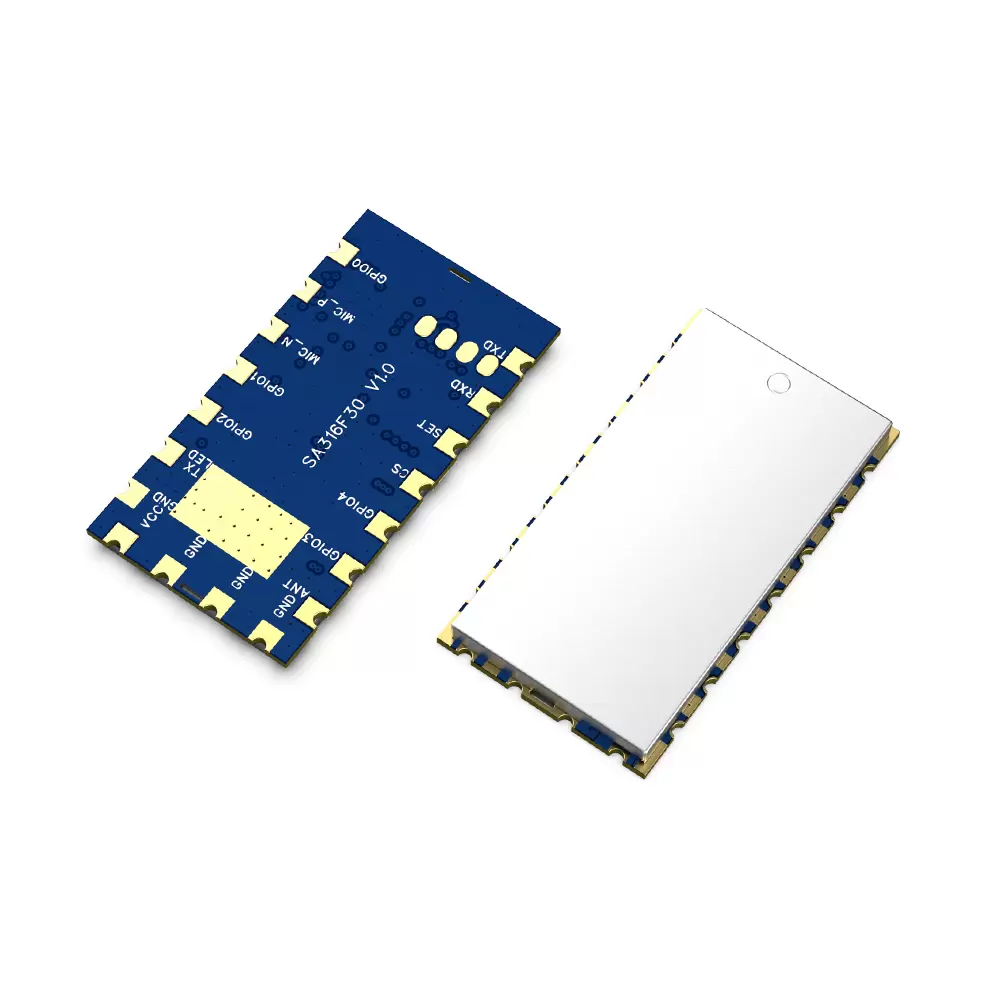

SA316F30:1 Вт Высококачественный беспроводной аудиомодуль

Диапазон рабочего напряжения

@SA316S-TX,

SA316-RX　

2.8

3.3

3.6

В

@SA316F30

3.3

4.0

5.0

Диапазон рабочих температур

-20

25

60

℃

Диапазон рабочих частот

@УВЧ

500

540

МГц

800

890

МГц

890

980

МГц

@УКВ

160

270

МГц

Задержка передачи и приема звука

4

РС

Скорость передачи данных последовательного порта

9600

б/с

Потребление тока

Спатьток (SA316-RX)

<0,4

мА

ток сна

5

10

uA

м А

Приемный ток (SA316-RX)

@VCC=3,3 В　

< 115

м А

Ток передачи (SA316S-TX)

@  Во время передачи　

< 100

мА

@Не передает

<54

мА

Ток передачи (SA316F30-TX)

@Во время передачи,5v　

< 700

мА

@ Не передает, 5 В

<60

мА

Параметр передачи

Мощность передачи

@SA316S-TX,

VCC=3,3 В

9

10

11

дБм

@SA316F30-TX,

VCC=5,0 В

29

30

31

дБм

Ширина полосы излучения ( BW)

300

КГц

Коэффициент мощности соседнего канала ( ACPR )

@600КГц

-60

дБн

Максимальное входное напряжение микрофона

0.1

1.0

Vrms

Диапазон частотной характеристики звука

30

20к

Гц

Параметры получения

Чувствительность приема

-96

дБм

Амплитуда выходного аудиосигнала (дифференциальная)

400

мВср.кв.

Сопротивление выходного аудиосигнала

600

Ом

Соотношение сигнал/шум (SNR)

@1КГц

86

дБ

Коэффициент гармонических искажений (THD)

@48KSкорость выборки

0,07

%

1

TXD

О

0-3,3 В

Последовательный вывод данных

2

RXD

я

0-3,3 В

Последовательный ввод данных

3

НАБОР

я

0-3,3 В

Функция временно зарезервирована

4

КС

я

0-3,3 В

Вывод спящего режима модуля (низкий уровень работы, высокий уровень сна)

5

GPIO4

Я/0

0-3,3 В

GPIO4 встроенного аудиочипа

6

GPIO3

Ввод/вывод

0-3,3 В

GPIO3 встроенного аудиочипа можно настроить как SDIN при использовании режима I2S

7

МУРАВЕЙ

0

Выходной радиочастотный сигнал, подключение к антенне 50 Ом

8.9,10,12

Земля

0В

Подключите к отрицательному полюсу источника питания.

11

ВКЦ

+3,3-5,0В

Положительный вход питания (+3,3 В-5,0 В, типичное значение 4,2 В)

13

TXLED

О

0-3,3 В

Индикация выходного сигнала: высокий уровень при передаче, низкий уровень при отсутствии передачи.

14

GPIO2

Ввод/вывод

0-3,3 В

Подключите GPIO2 аудиочипа к режиму I2S как MCLK.

15

GPIO1

Ввод/вывод

0-3,3 В

Подключите GPIO1 аудиочипа к режиму I2S как SCK.

16

MIC_N

я

Отрицательный конец входа микрофона подключите к GND

17

MIC_P

я

Положительный конец микрофонного входа (наилучший сигнал менее 200 мВrms)

18

GPIO0

Ввод/вывод

0-3,3 В

GPIO0 встроенного аудиочипа можно настроить как LRCK при использовании режима I2S
