LoRa-CC68: Демонстрационная плата

Описание функций модуля LoRa LLCC68 LoRa-CC68

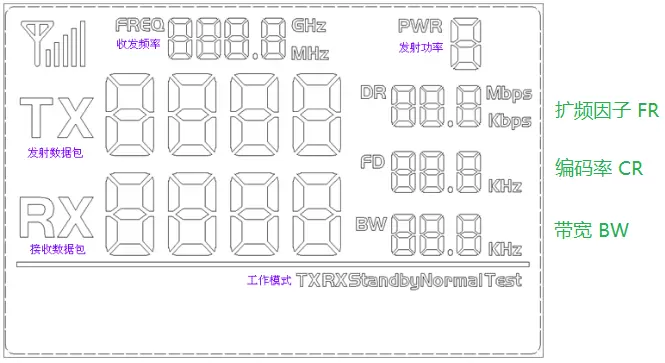

Полный сегмент ЖК-дисплея выглядит следующим образом:

Пользователи могут с помощью кнопок настраивать параметры радиочастотного модуля, такие как частота/мощность передатчика/скорость передачи данных.

Режим работы модуля LoRa LLCC68 LoRa-CC68

• Обычный режим передачи: регулярная отправка пакетов данных (в режиме настройки пакеты данных временно не отправляются);
• Обычный режим приема: включение питания и переход в состояние приема, прием пакетов данных, а затем отправка правильно полученных пакетов данных;
• Режим тестирования Tx: радиочастотный модуль непрерывно передает сигнал;
• Режим тестирования Rx: радиочастотный модуль всегда находится в режиме Rx;
• Режим ожидания: радиочастотный модуль всегда находится в режиме ожидания.

Кнопочное управление модулем LoRa LLCC68 LoRa-CC68

• Кнопка [УСТАНОВИТЬ]

Нажмите клавишу для входа в режим настройки. Если установлен последний параметр, клавиша выйдет из режима настройки.

• Кнопка ВВЕРХ/ВНИЗ

В режиме настройки нажмите, чтобы изменить соответствующие параметры настройки.

Примечание: Демонстрационная плата имеет встроенную флэш-память, все параметры настройки будут действовать автоматически и останутся неизменными даже при выключении питания.
