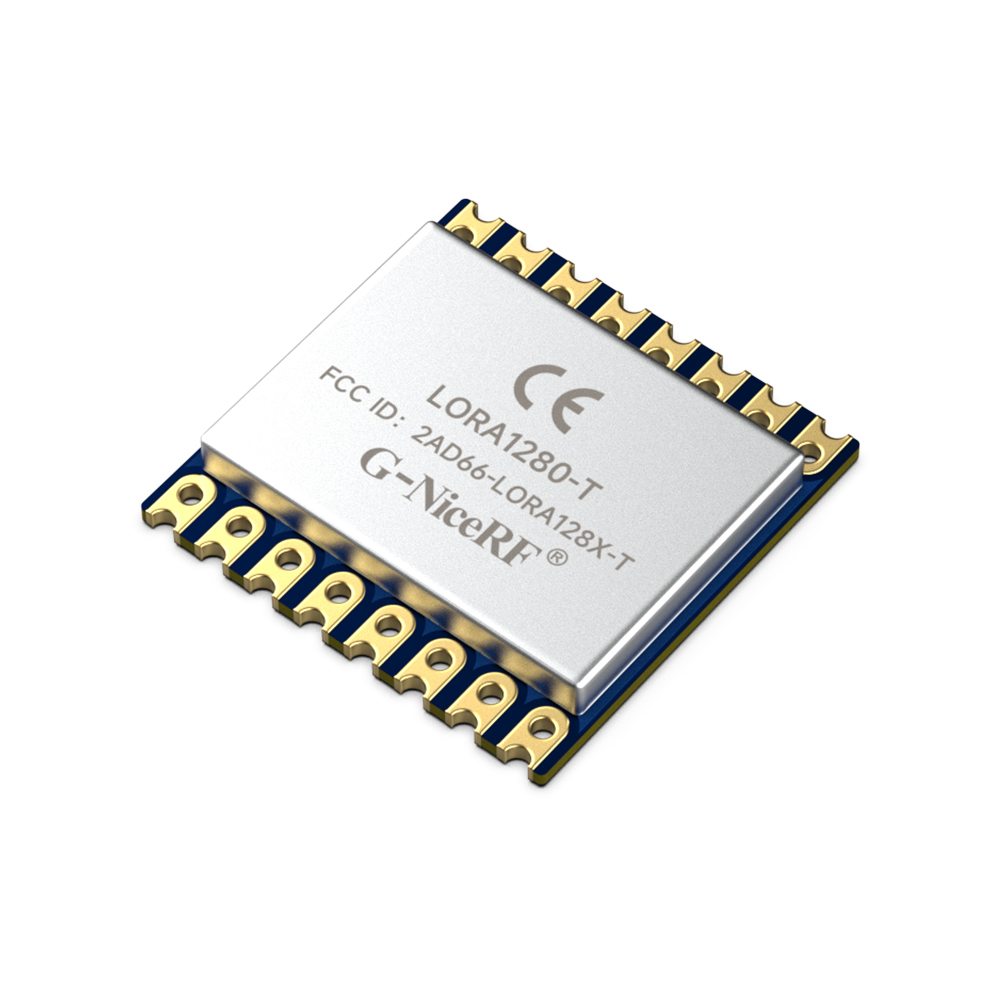

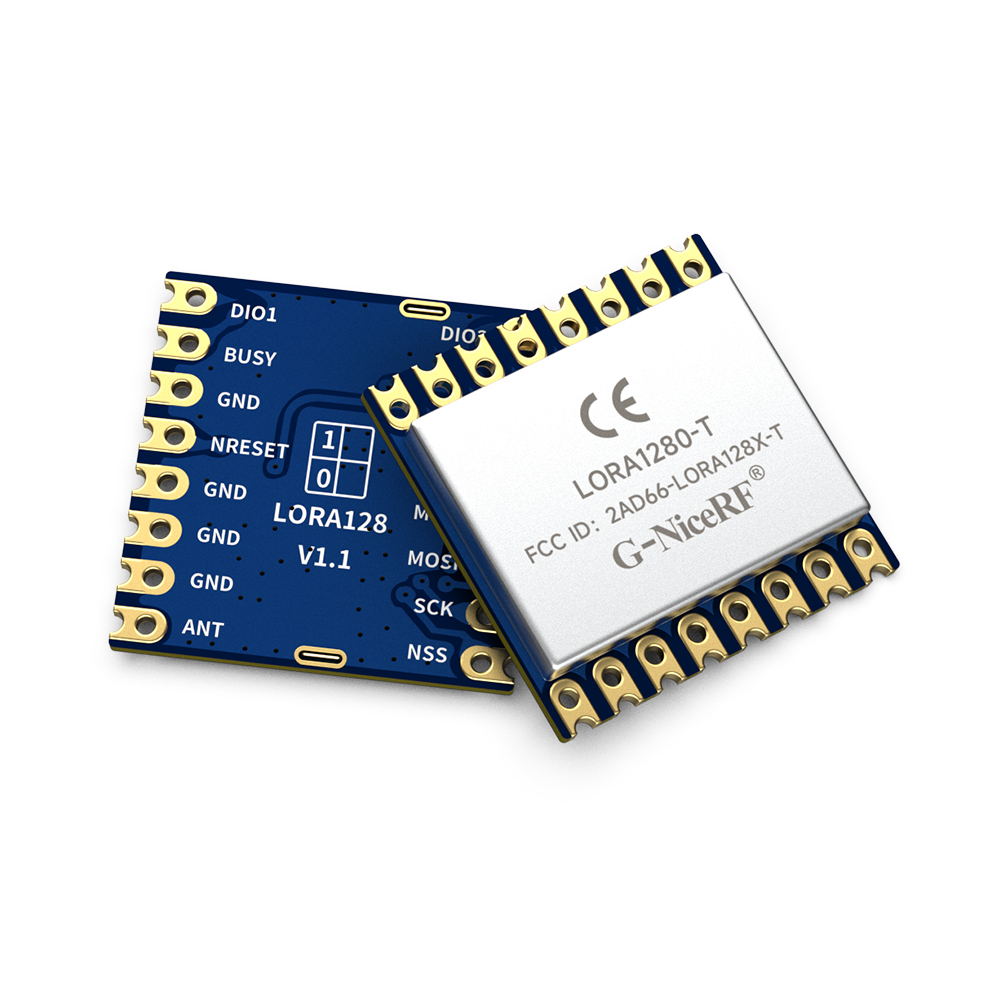

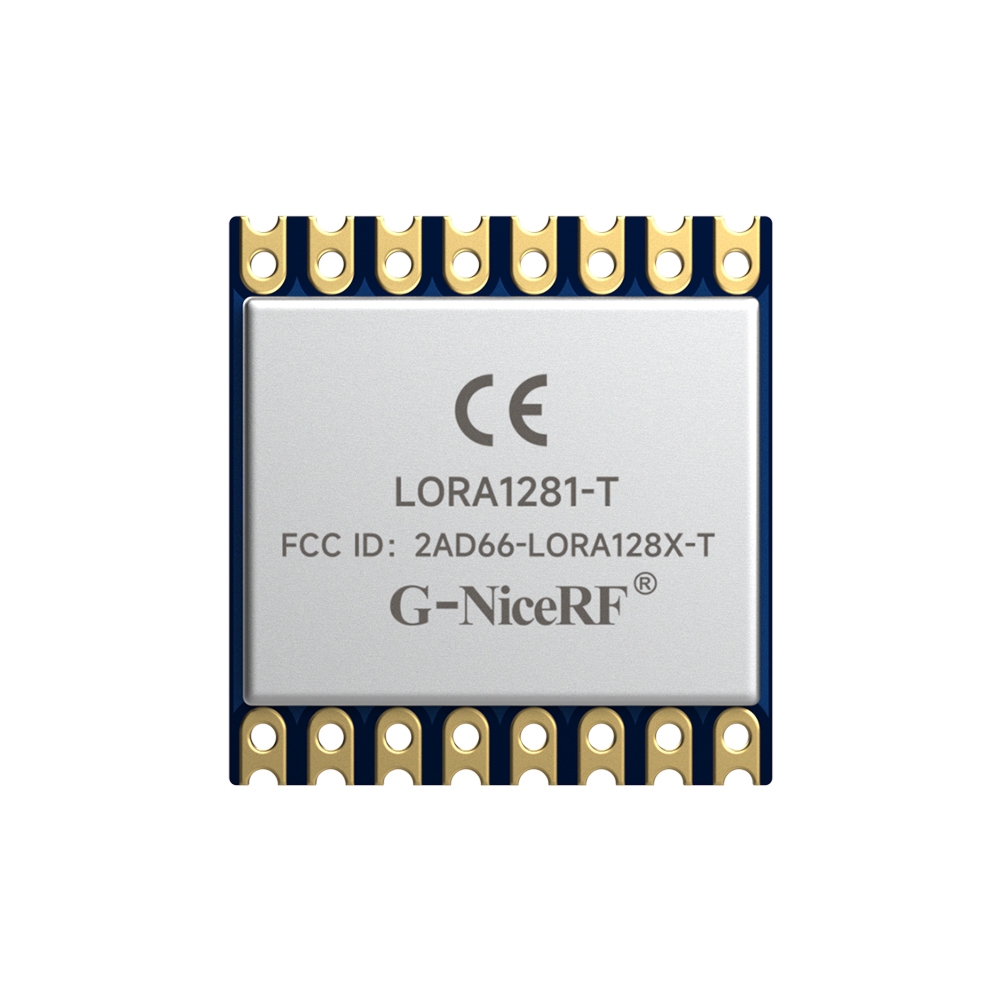

Модуль передатчика и приёмника 2,4 ГГц разработан на основе оригинального радиочастотного чипа SX1280/SX1281 американской компании Semtech. Он использует режим модуляции LoRa, что улучшает дальность связи на коротких дистанциях по сравнению с обычными модулями 2,4 ГГц. Высокая проникающая способность частотного диапазона 2,4 ГГц в сочетании с модуляцией LoRa обеспечивает модулю высокую чувствительность приёма и помехоустойчивость. Вся серия модулей широко используется в приложениях, требующих передачи данных на большие расстояния в диапазоне 2,4 ГГц. Все модули используют кварцевый генератор промышленного класса с частотой 10 ppm, а модуль LoRa1280/LoRa1281-TCXO также оснащён высокоточным кварцевым генератором промышленного класса с температурной компенсацией 0,5 ppm TCXO, что гарантирует стабильную выходную частоту в суровых условиях, таких как высокие и низкие температуры. Он также имеет функцию измерения времени пролёта, что позволяет использовать её для измерения дальности радиочастот.
LoRa1280-T использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
LoRa1280-T получил сертификацию CE и FCC.

Связаться с нами

СКАЧАТЬ

★ Следующие параметры получены при подключении прибора к медной оси сопротивлением 50 Ом. @VCC=3,3 В.

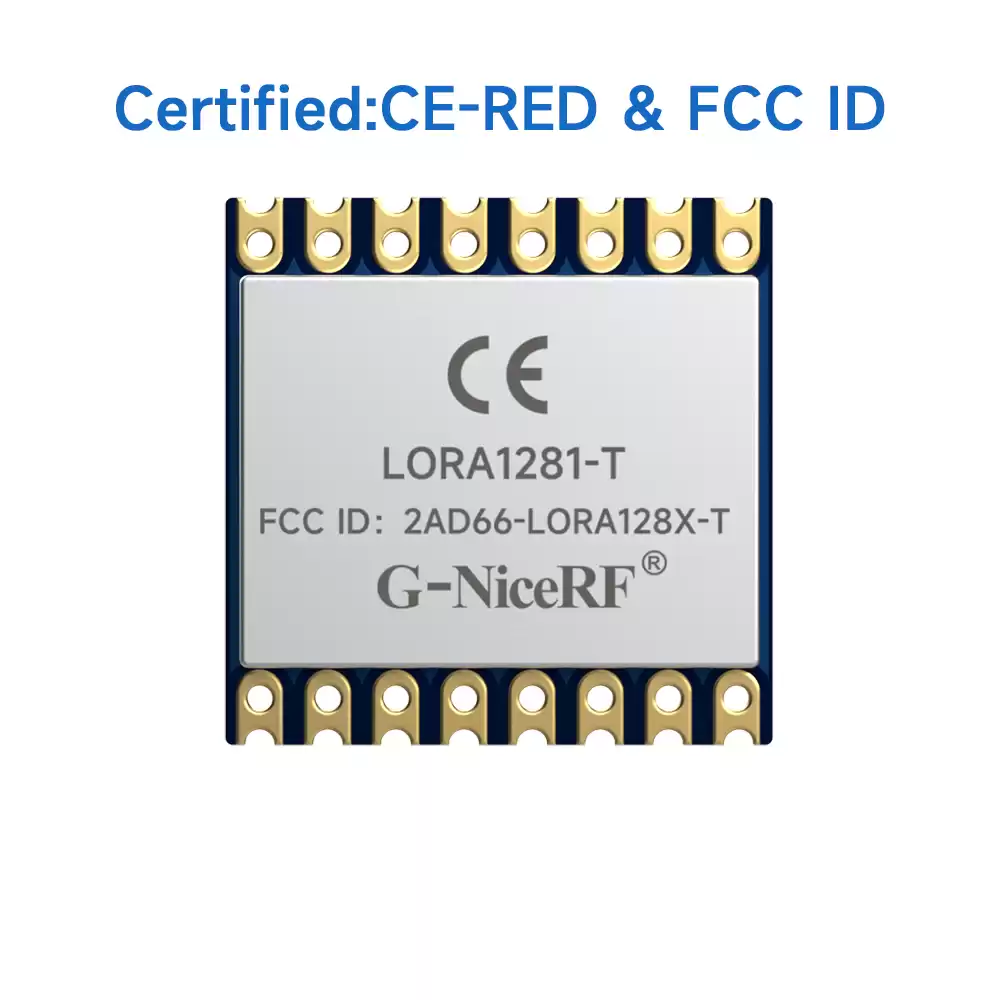

Беспроводные модули LoRa1280/Lora1281-TXCO получили сертификацию CE и FCC.

РЧ-МОДУЛЬ

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Состояние эксплуатации
Рабочее напряжение	1.8	3.3	3.7	В
Диапазон температур	-40		85	℃
Текущее потребление
ток RX		< 12		мА	@Lora1280-TCXO
Ток передачи		28	32	мА	@Vcc=3,3 В, 12,5 дБм @Lora1280-TCXO
ток сна		< 1		uA
Параметр RF
Диапазон частот	2400		2500	МГц
Скорость передачи данных	0,476		202	Кбит/с	@LoRa
	260		1300	Кбит/с	@FLRC
	125		2000	Кбит/с	@ФСК
Выходная мощность	-18		12.5	дБм	@VCC=3,3 В
Чувствительность приема		-132		дБм	LoRa@0.476Кбит/с

сертификация	FCC ID&CE-RED
Интерфейс	СПИ
Чип	SX1280/1281
Частота	2,4 ГГц
Модуляция	Лора

Характеристики передатчика и приемника 2,4 ГГц LoRa1280-TCXO

Диапазон рабочих частот: 2400-2500 МГц
Двойная сертификация CE и FCC
Диапазон рабочих температур: -40~+85°C
Скорость передачи данных: @LoRa=0,476-202 Кбит/с
Максимальная выходная мощность: 12,5 дБм
Пакетный режим связи (прием FiFo 256 байт)
Высокоточный кварцевый генератор (0,5ppm TCXO/10ppm)
Диапазон рабочего напряжения: 1,8-3,7 В
Чувствительность до -132 дБм при LoRa
Модуляция LoRa FLRC FSK

Применение передатчика и приемника 2,4 ГГц LoRa1280-TCXO

Беспроводной пульт дистанционного управления
Умный дом
Считыватель тегов
Управление игрушками
Контроль давления в шинах
Мониторинг здоровья

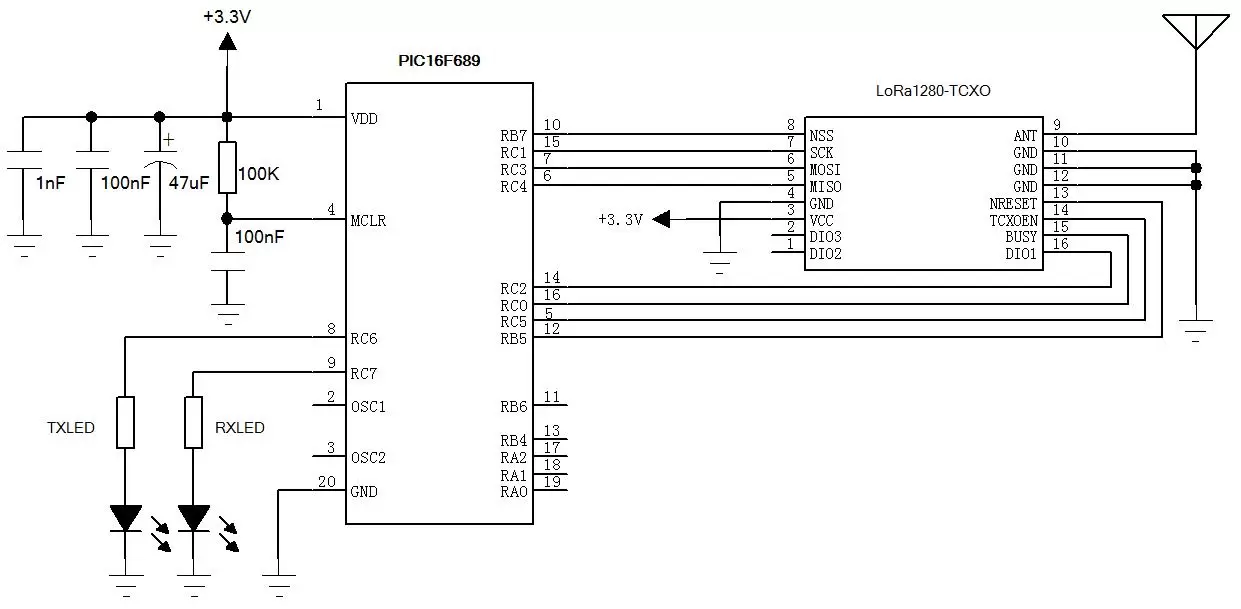

Схема применения беспроводного модуля LoRa с диапазоном 2,4 ГГц SX1280/SX1281 TCXO LoRa128X - T

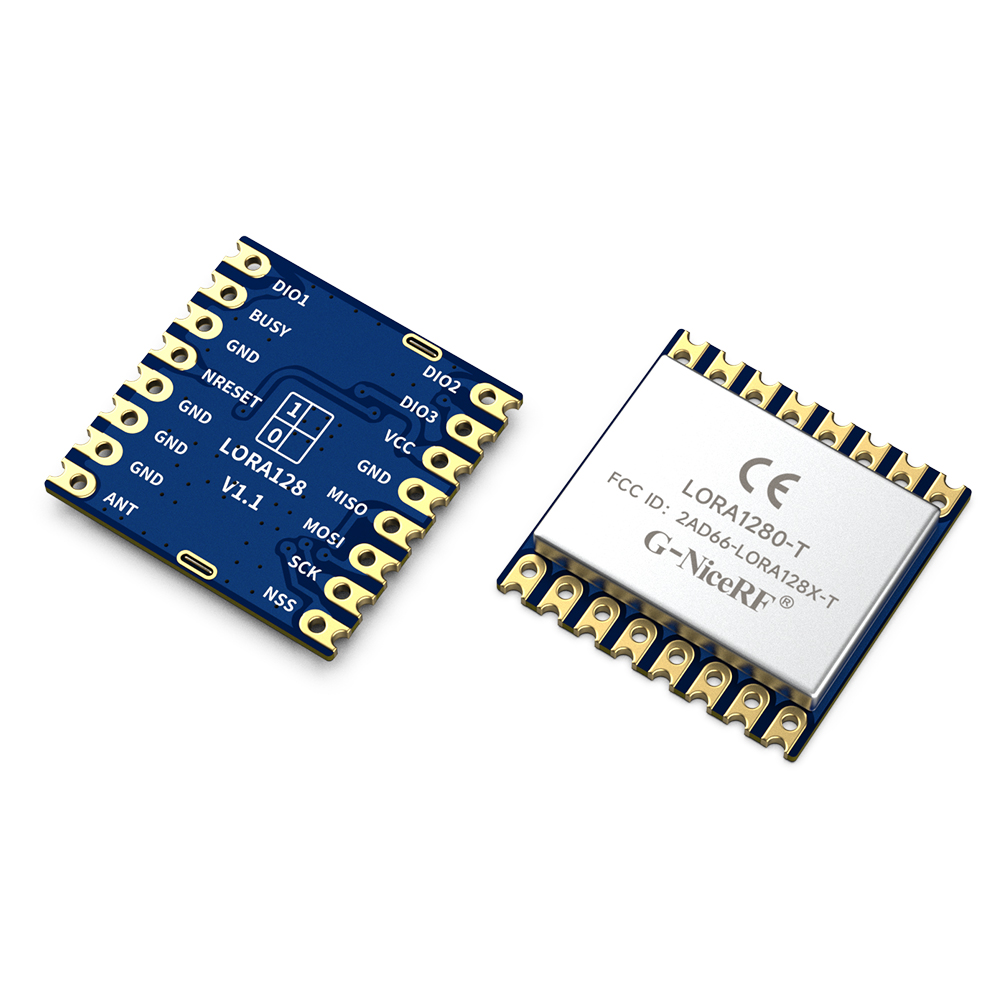

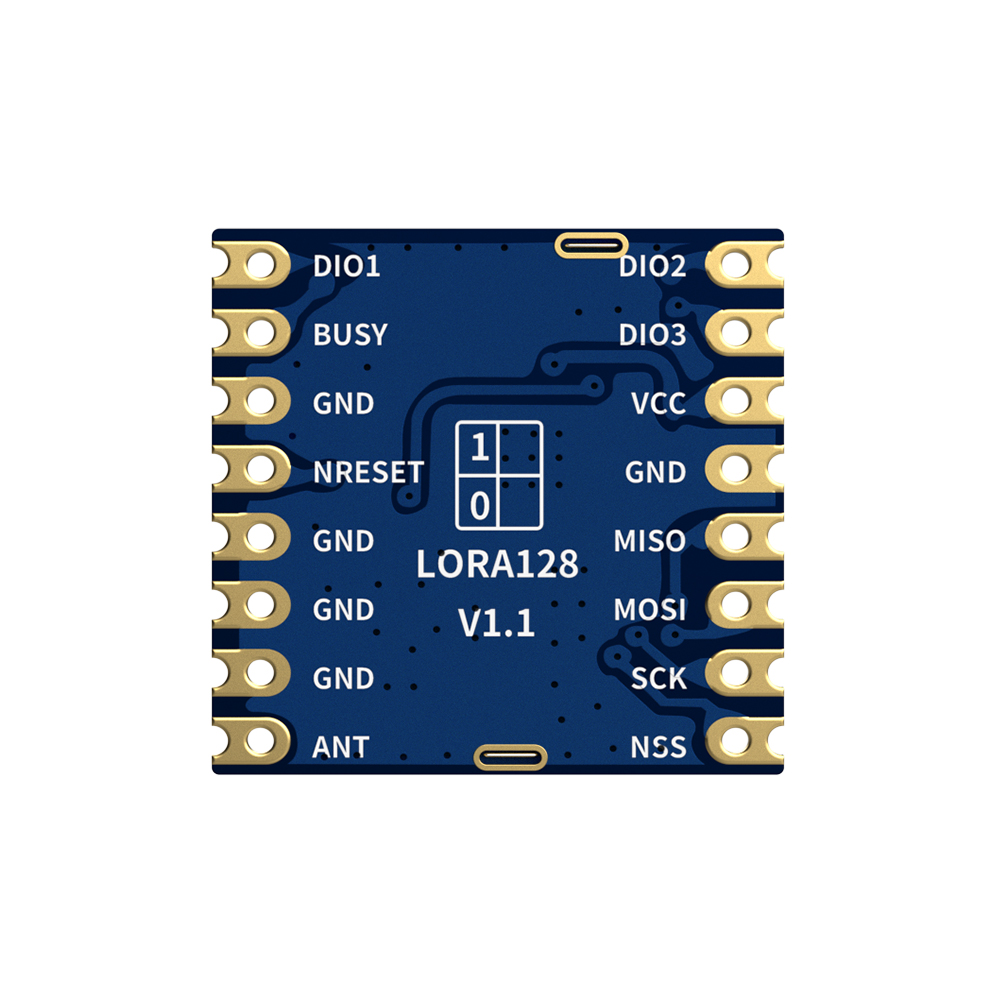

Определение контактов беспроводного модуля LoRa LoRa128X - T с частотой 2,4 ГГц SX1280/SX1281 TCXO

№ контакта	Имя пин-кода	Описание
1	ДИО2	Напрямую подключен к выводу микросхемы, настраиваемый ввод-вывод общего назначения (подробности см. в спецификации микросхемы SX1280/1281)
2	ДИО3	Напрямую подключен к выводу микросхемы, настраиваемый ввод-вывод общего назначения (подробности см. в спецификации микросхемы SX1280/1281)
3	ВКЦ	Подключен к положительному полюсу источника питания (1,8-3,7 В)
4	Земля	Подключен к отрицательному полюсу
5	МИСО	Выходной контакт данных SPI
6	МОСИ	Входной контакт данных SPI
7	ССК	Входной контакт синхронизации SPI
8	НСС	Вывод выбора микросхемы модуля
9	МУРАВЕЙ	Подключение к коаксиальной антенне сопротивлением 50 Ом
10,11,12	Земля	Подключен к отрицательному полюсу
13	NRESET	Вывод триггера сброса чипа, активный низкий уровень
Примечание: для модулей Lora1280 и Lora1281 контакт 14 — это GND.
14	Земля	Подключен к отрицательному полюсу
Примечание: для модуля Lora1280-TCXO контакт 14 — TCXOEN.
14	TCXOEN	Включите TCXO: 1. Переведите вывод TCXOEN в высокий уровень перед сбросом SX1280; 2. Подождите не менее 3 мс, чтобы дождаться запуска TCXO; 3. Во время использования модуля 1280, TCXOEN должен оставаться на высоком уровне; Выключите TCXO (если модуль должен перейти в режим сна): 1. Вызовите функцию SetSleep(), чтобы перевести модуль в режим сна; 2. Подождите не менее 1 мс, чтобы дождаться перехода модуля в режим сна; 3. Переведите вывод TCXOEN в низкий уровень, чтобы выключить TCXO;
15	ЗАНЯТЫЙ	Индикаторный контакт состояния (подробности см. в спецификации SX1280/1281)
16	ДИО1	Напрямую подключенный к выводу микросхемы, настраиваемый ввод-вывод общего назначения (подробности см. в спецификации микросхемы SX1280/1281)）

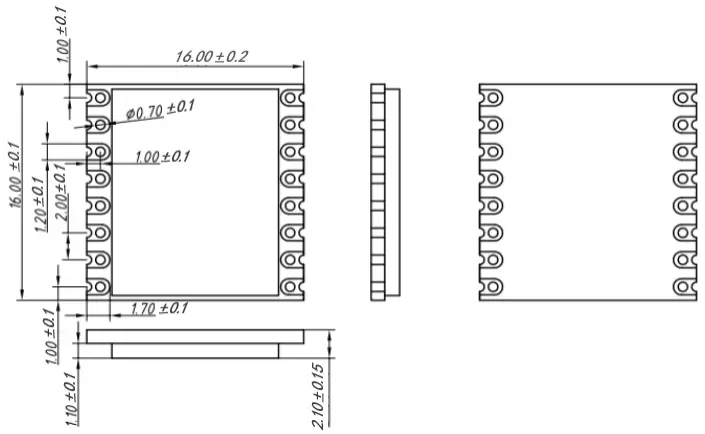

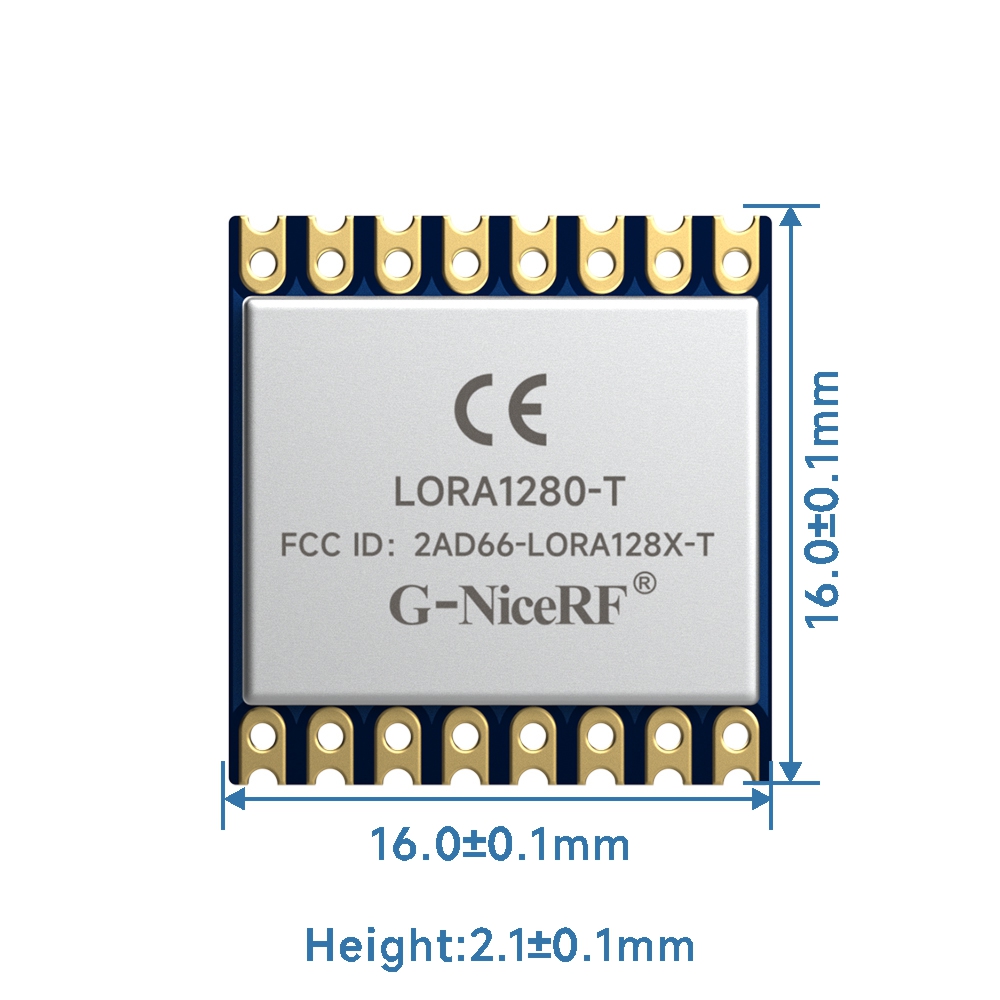

Механические размеры беспроводного модуля LoRa LoRa128X - T с диапазоном 2,4 ГГц SX1280/SX1281 TCXO
