LoRa6100DZ: 1 Вт малогабаритный сетевой модем LoRa для промышленных терминалов

LoRa6100DZ: 1 Вт малогабаритный сетевой модем LoRa для промышленных терминалов

Модем LoRa6100Pro LoRa рассчитан на выходную мощность 1 Вт и доступен в режимах TTL/RS232/RS485. Он широко используется для беспроводного дистанционного управления передачей данных.
LoRa6100Pro использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
Примечание: Серию LoRa Pro можно настроить для совместимости с нашими предыдущими модулями Uart LoRa.
Аппаратные характеристики:
1. Малый размер, большие расстояния, металлический корпус, трехуровневый интерфейс (опционально TTL, RS232, RS485).
2. Встроенная аппаратная схема самосброса для защиты от сбоев, устойчивая к сильным внешним помехам.
3. Схема защиты от перегрузки по току, перенапряжения и обратного подключения.
Возможности программного обеспечения:
1. Шифрование данных AES128.
2. LBT (Слушай, прежде чем говорить).
3. Узел/маршрут/узел+маршрут необязательно в режиме MESH.

Связаться с нами

СКАЧАТЬ

Примечание: Модуль имеет внутреннюю стабилизацию напряжения LDO 3,3 В. Выводы CS и SET управляются напряжением 3,3 В. TXD и RXD также имеют напряжение 3,3 В.

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	3.3	5.0	6.5	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Ток Rx		<16		мА	@5 В @уровень ТТЛ @ 20 дБм
Ток передачи		< 600		мА
ток сна		< 250		uA
Параметры РЧ
Диапазон частот	414.92	433.92	453.92	МГц	@433MHz
	470,92	490,92	509.92	МГц	@470MHz
	849.92	868.92	888.92	МГц	@868MHz
	895.92	914.92	934.92	МГц	@915MHz
Скорость передачи данных	91	656	17353	бит/с	@LoRa
Выходная мощность	+ 24	> 29,5	+ 31	дБм	@5V,@433MHz / 490MHz
Выходная мощность	+ 21	> 27	+ 28,5	дБм	@5V,@868MHz / 915MHz
Чувствительность		-139		дБм	@91bps

Интерфейс	ТТЛ, RS232, RS485
Сеть	СЕТКА
Частота	433 МГц,470 МГц,868 МГц,915 МГц
Модуляция	Лора
Выходная мощность	1W

Особенности LoRa-модема LoRa6100DZ

Дальность передачи на открытой местности до 10 км при скорости 91 бит/с
Диапазон частот: 433/470/868/915 МГц (опция)
Шифрование данных AES128
Режим работы MESH и Node
40 каналов
модуляция LoRa
Интерфейс: TTL/RS232/RS485
Чувствительность: -139 дБм
Максимальная выходная мощность: 1 Вт (+30 дБм)
Рабочее напряжение: 3,3 ~ 6,5 В
Рабочая температура: -40 ~ +85 °С

Применение модема LoRa LoRa6100DZ

Пульт дистанционного управления
Удаленное считывание показаний счетчиков
Сбор промышленных данных
Телеметрия домашней автоматизации
Беспроводная передача данных
Система контроля доступа

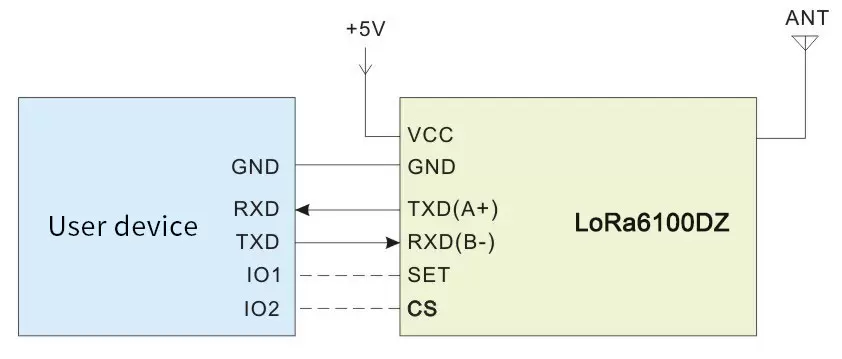

Схема применения беспроводного MESH-сетевого модемного модуля LoRa LoRa6100DZ

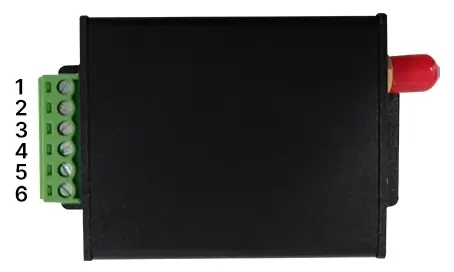

Определение контактов беспроводного сетевого модема LoRa LoRa6100DZ

Номер контакта	Определение	Описание
1	ВКЦ	Подключен к положительному источнику питания (обычно 12 В)
2	Земля	Подключено к земле
3	TXD/A	Последовательная передача данных
4	RXD/B	Последовательный прием данных связи
5	НАБОР	Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию)
6	CS	Включение модуля (низкоуровневый сон, высокоуровневый выход по умолчанию)

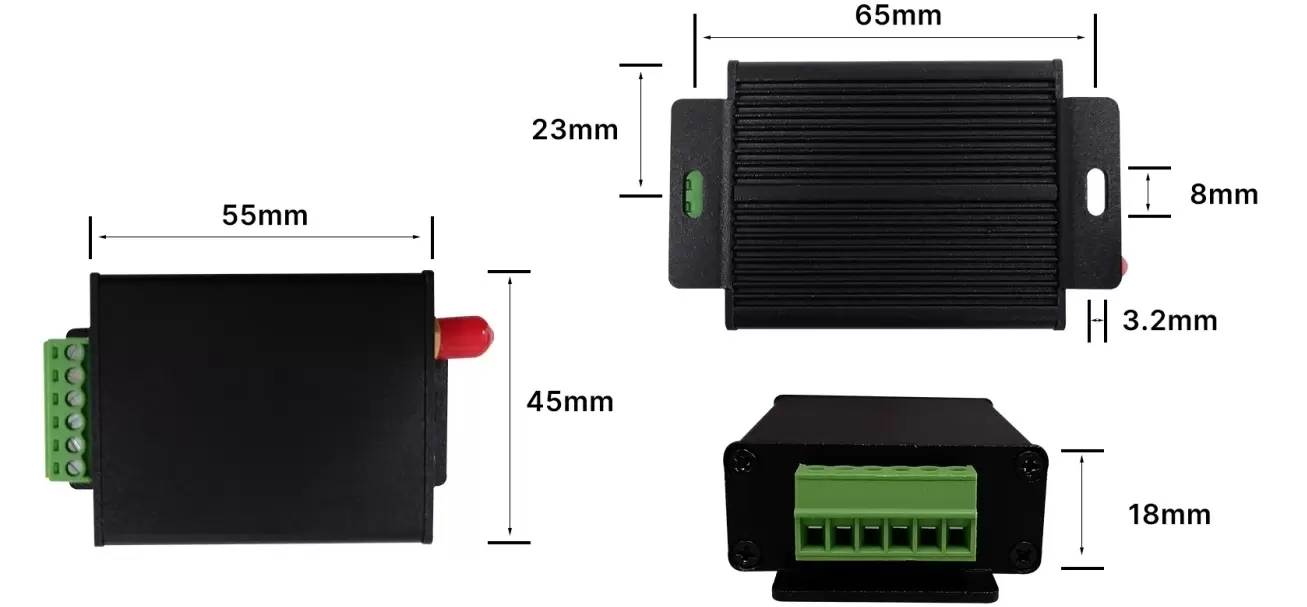

Механические размеры модуля модема беспроводной сети MESH LoRa LoRa6100DZ
