LoRa6200Pro: модем Uart LoRa небольшого размера с широким напряжением 2 Вт и защитой от электростатического разряда

LoRa6200Pro: модем Uart LoRa небольшого размера с широким напряжением 2 Вт и защитой от электростатического разряда

Модуль LoRa Pro — это новая серия модернизированных сетевых модулей беспроводной связи от Wireless. Он основан на чипе Semtech SX127X и использует передовую технологию скачкообразной перестройки частоты модуляции с расширенным спектром LoRa для достижения высокой чувствительности. Проникающая способность и дальность связи намного превосходят нынешние продукты FSK и GFSK и имеют более сильную защиту от помех. Чтобы удовлетворить потребности различных клиентов, мы разрабатываем модульное программное обеспечение этой серии как универсальное. Пользователи могут переключаться между различными режимами работы через модуль конфигурации программного обеспечения ПК. В режиме MESH модуль маршрутизации имеет автоматическую маршрутизацию. Функция: пользователь может сформировать сетевую передачу без слепых зон без ограничения расстояния с помощью комбинации нескольких модулей. В то же время пользователи также могут шифровать беспроводные данные AES128 с помощью программного обеспечения ПК или инструкций последовательного порта, что делает передачу данных более безопасной.
Модем LoRa LoRa6200Pro рассчитан на выходную мощность 2 Вт и доступен на уровнях TTL/RS232/RS485. Он широко используется в беспроводном дистанционном управлении передачей данных.
LoRa6200Pro строго использует бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	9	12	30	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Приемный ток		< 18		мА	Уровень ТТЛ
Ток передачи		< 500		мА	@ 33 дБм, 12 В
Ток сна		< 7		мА
РЧ параметры
Диапазон частот	414,92	433,92	453,92	МГц	@433 МГц
Диапазон частот	470,92	490,92	509,92	МГц	@490 МГц
Скорость передачи данных	91	656	17353	б/с	@Лора
Выходная мощность	18		+ 33	дБм	@12 В, 433 МГц/490 МГц
Чувствительность		-139		дБм	@91 бит/с

Интерфейс	ТТЛ, РС232, РС485
Сеть	СЕТКА
Частота	433 МГц, 470 МГц, 868 МГц, 915 МГц
Модуляция	Лора
Выходная мощность	2 Вт

Особенности модема LoRa LoRa6200Pro

Размер: маленький
Широкий диапазон напряжения: 9 ~ 30 В.
легко установить и исправить
Шифрование данных AES128
Ячеистая сеть, нет слепых зон, нет ограничения расстояния (открытое расстояние передачи одного модуля составляет более 8 км при низкой скорости)
Диапазон рабочих частот: 433/470 МГц опционально.
Максимальная выходная мощность: 2 Вт (+33 дБм)
Уровень скачка в режиме MESH
Шифрование CRC опционально
Перенапряжение и перегрузка по току, обратная защита
Узел/маршрут/узел+маршрут опционально в режиме MESH
Встроенная схема защиты от аппаратного сброса
ЛоРа модуляция
Интерфейс ТТЛ/RS232/RS485
До 40 каналов связи в одном диапазоне частот
Разнообразные настройки последовательных параметров
Чувствительность до -139 дБм
LBT (Слушай, прежде чем говорить)
Диапазон рабочих температур: -40 ~ +85 °C.

Применение модема LoRa LoRa6200Pro

Пульт дистанционного управления
Дистанционное считывание показаний счетчика
Сбор промышленных данных
Телеметрия домашней автоматизации
Беспроводная передача данных
Система контроля доступа

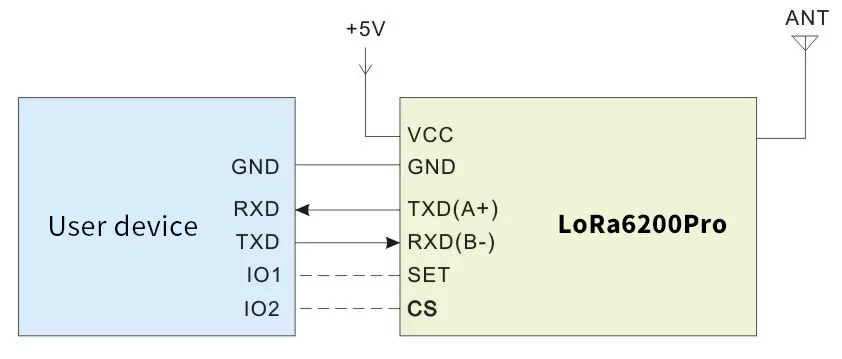

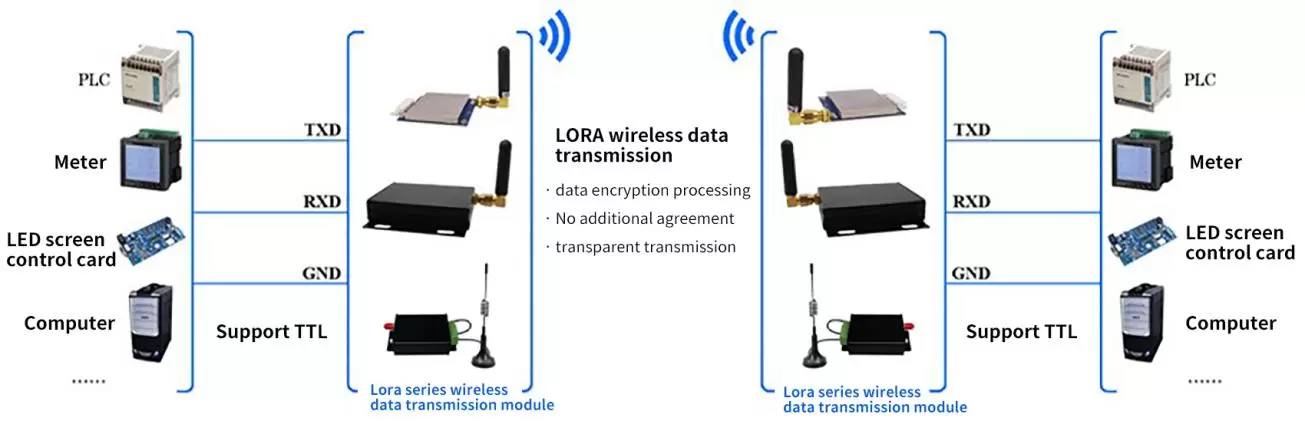

Типичная схема применения модема LoRa LoRa6200Pro

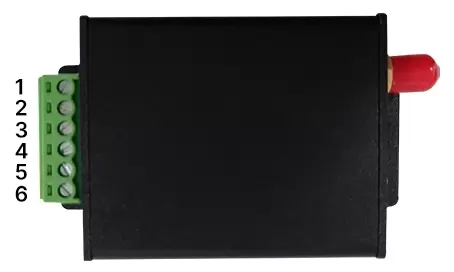

Контакты модема LoRa LoRa6200Pro

Номер контакта	Определение	Описание
1	ВКК	Подключен к положительному источнику питания (типичное напряжение 12 В).
2	Земля	Подключено к земле
3	ТХД/А	Последовательная передача данных
4	Прием/Б	Прием данных последовательной связи
5	НАБОР	Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию)
6	CS	Включение модуля (сон низкого уровня, выход высокого уровня по умолчанию)

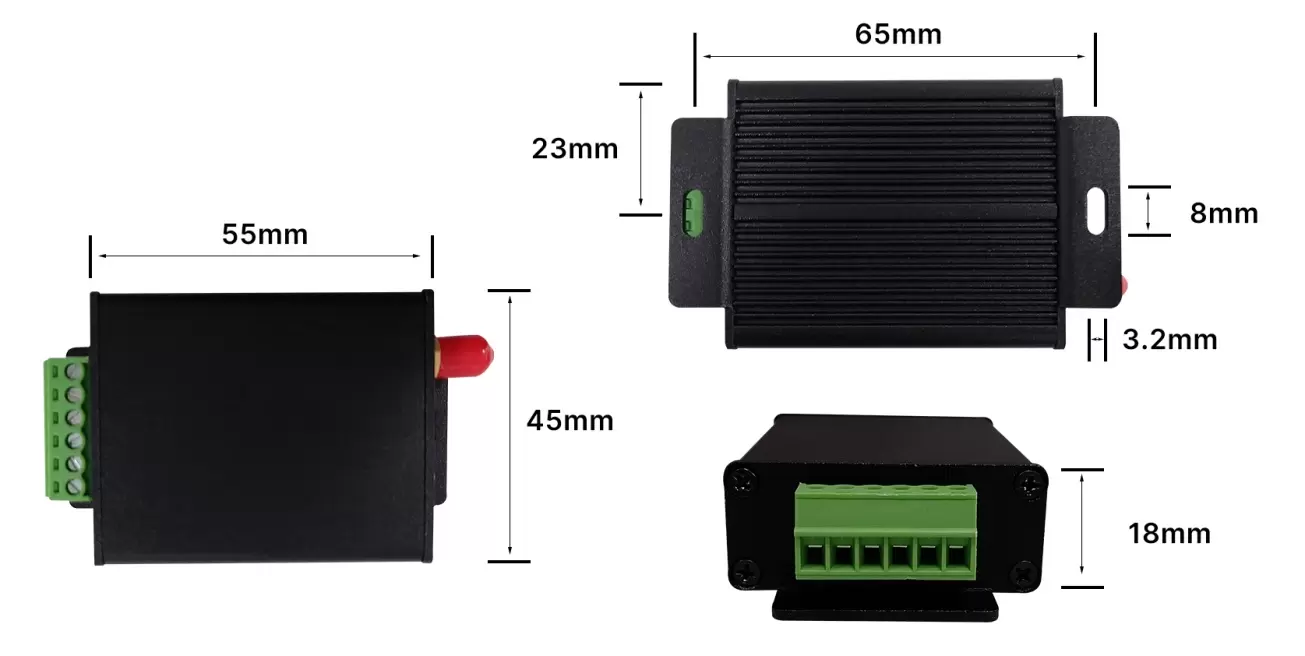

Механические размеры модема LoRa LoRa6200Pro
