LoRa6102Pro: малогабаритный модем LoRa мощностью 1 Вт с высокой помехоустойчивостью и защитой от электростатического разряда

LoRa6102Pro: малогабаритный модем LoRa мощностью 1 Вт с высокой помехоустойчивостью и защитой от электростатического разряда

Модуль LoRa Pro — это новая серия модернизированных сетевых беспроводных коммуникационных модулей от Wireless. Он основан на чипе Semtech SX127X и использует передовую технологию скачкообразной перестройки частоты LoRa с расширенным спектром модуляции для достижения высокой чувствительности. Проникающая способность и дальность связи значительно превосходят текущие продукты FSK и GFSK, а также обладают более высокой помехоустойчивостью. Чтобы удовлетворить потребности различных клиентов в приложениях, мы разработали программное обеспечение модуля этой серии как универсальное. Пользователи могут переключаться между различными режимами работы с помощью модуля конфигурации программного обеспечения ПК. В режиме MESH модуль маршрутизации имеет автоматическую маршрутизацию. Функция, пользователь может формировать сетевую передачу без слепых зон без ограничения расстояния с помощью комбинации нескольких модулей. В то же время пользователи также могут шифровать беспроводные данные AES128 с помощью программного обеспечения ПК или инструкций последовательного порта, что делает передачу данных более безопасной.
Модем LoRa LoRa6102Pro рассчитан на выходную мощность 1 Вт и поддерживает уровни TTL/RS232/RS485. Он широко используется для беспроводного дистанционного управления передачей данных.
LoRa6102Pro использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
Аппаратные возможности:
1. Малый размер, металлический корпус, высокая помехозащищенность.
2. Встроенная аппаратная схема самосброса для защиты от сбоев, устойчивая к сильным внешним помехам.
3. Встроенная схема защиты от перегрузки по току и перенапряжения при обратном подключении.

Связаться с нами

СКАЧАТЬ

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	4.5	5.0	5.5	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Ток Rx		< 30		мА	@ 5 В Уровень @TTL
Ток передачи		< 600		мА
ток сна		< 250		uA
Параметры РЧ
Диапазон частот	414.92	433.92	453.92	МГц	@433MHz
	470,92	489,92	509.92	МГц	@470MHz
	849.92	868.92	888.92	МГц	@868MHz
	895.92	914.92	934.92	МГц	@915MHz
Скорость передачи данных	91	656	17353	бит/с	@LoRa
Выходная мощность	+ 24	> 29,5	+ 31	дБм	@433MHz / 470MHz
Выходная мощность	+ 21	> 27	+ 28,5	дБм	@868MHz / 915MHz
Чувствительность		-139		дБм	@91bps

Интерфейс	ТТЛ, RS232, RS485
Сеть	СЕТКА
Частота	433 МГц,470 МГц,868 МГц,915 МГц
Модуляция	Лора
Выходная мощность	1W

Особенности LoRa-модема LoRa6102Pro

Дальность передачи на открытой местности до 10 км при скорости 91 бит/с
Диапазон частот: 433/470/868/915 МГц (опция)
Шифрование данных AES128
Режим работы MESH и Node
40 каналов
Уровень прыжка в режиме MESH
CRC-шифрование необязательно
модуляция LoRa
Интерфейс: TTL/RS232/RS485
Чувствительность: -139 дБм
Максимальная выходная мощность: 1 Вт (+30 дБм)
Рабочее напряжение: 3,3 ~ 6,5 В
Рабочая температура: -40 ~ +85 °С

Применение LoRa-модема LoRa6102Pro

Пульт дистанционного управления
Удаленное считывание показаний счетчиков
Сбор промышленных данных
Телеметрия домашней автоматизации
Беспроводная передача данных
Система контроля доступа

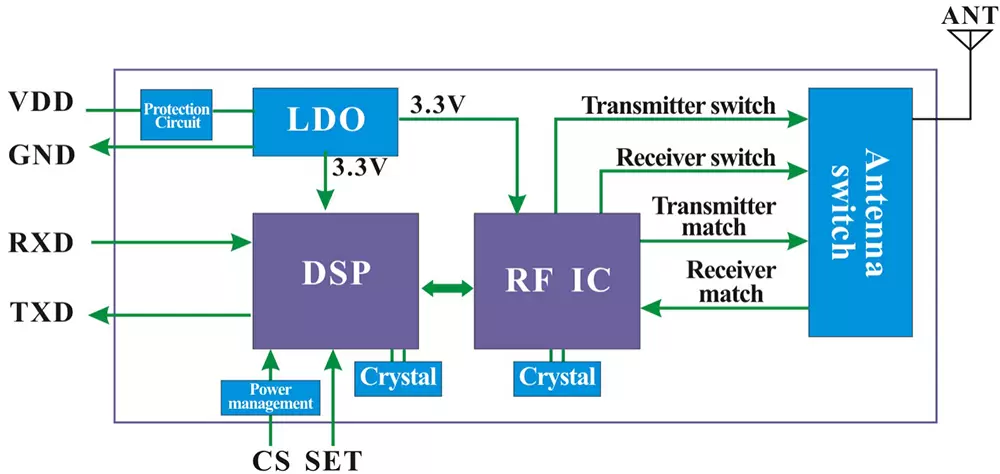

Блок-схема радиочастотного модуля LoRa LoRa6102Pro

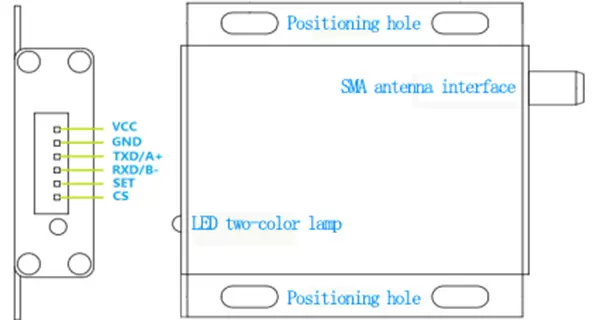

Определение контактов радиочастотного модуля LoRa LoRa6102Pro

Номер контакта	Определение	Описание
1	ВКЦ	Подключен к положительному источнику питания (обычно 5 В)
2	Земля	Подключено к земле
3	TXD/A	подключитесь к A@485
4	RXD/B	подключитесь к B@485
5	НАБОР	Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию)
6	CS	Вывод включения модуля (встроенный подтягивающий резистор) Примечание: заводская версия по умолчанию: ток в спящем режиме <200 мкА, CS подтянут к высокому уровню или приостанавливается для нормальной связи, спящий режим на низком уровне; версия с низким энергопотреблением: ток в спящем режиме <15 мкА, нормальная связь, когда CS подтянут к низкому уровню, подтянут к высокому уровню или переходит в спящий режим.

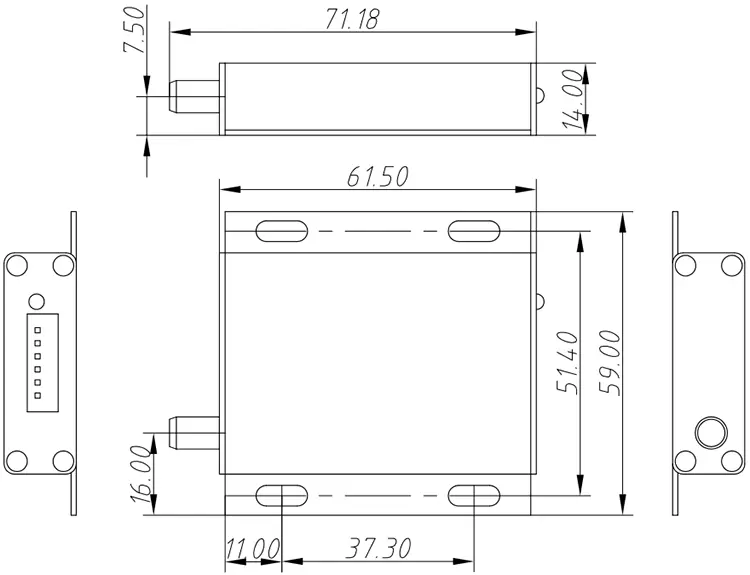

Механические размеры радиочастотного модуля LoRa LoRa6102Pro
