LoRa6200II: высокоскоростной UART-модем LoRa мощностью 2 Вт с широким диапазоном напряжений и защитой от электростатического разряда

LoRa6200II: высокоскоростной UART-модем LoRa мощностью 2 Вт с широким диапазоном напряжений и защитой от электростатического разряда

Модуль LoRa II — это новая серия усовершенствованных сетевых модемов LoRa. Он основан на чипе LLCC68 компании Semtech и использует передовую технологию скачкообразной перестройки частоты LoRa с расширенным спектром модуляции для достижения высокой чувствительности. Проникающая способность и дальность связи значительно выше, чем у существующих устройств FSK и GFSK, а также обладает более высокой помехоустойчивостью. Мы разработали модуль как универсальное решение для удовлетворения различных требований клиентов. Пользователи могут переключаться между различными режимами работы с помощью программного обеспечения ПК или команд. В режиме MESH модуль маршрутизации имеет функцию автоматической маршрутизации, позволяя создавать сеть без слепых зон и ограничений по расстоянию. Кроме того, пользователи могут включить шифрование беспроводных данных AES128 с помощью программного обеспечения ПК или команд последовательного порта, что повышает безопасность беспроводной передачи данных.
LoRa6200II имеет выходную мощность 2 Вт и компактные габариты, что широко используется в беспроводных системах дистанционного управления.
LoRa6200II использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	9	12	30	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Ток Rx		<8		мА	Уровень TTL/RS232
Ток передачи		< 1,2		А	@12 В, 33 дБм
ток сна		< 240		uA	Уровень TTL/RS232
Параметры РЧ
Диапазон частот	414.92	433.92	453.92	МГц	@433MHz
	470,92	490,92	509.92	МГц	@490MHz
	849.92	868.92	888.92	МГц	@868MHz
	895.92	914.92	934.92	МГц	@915MHz
Скорость передачи данных	1312		62500	бит/с	@LoRa
Выходная мощность	20		+33	дБм	0~7 регулируемый
Чувствительность		-129		дБм	@1.3Кбит/с

Интерфейс	ТТЛ, RS232, RS485
Сеть	СЕТКА
Частота	433 МГц,470 МГц,868 МГц,915 МГц
Модуляция	Лора
Выходная мощность	2W

Особенности LoRa-модема LoRa6200II

Шифрование данных AES128
Нет слепых зон без ограничения расстояния
5 км по низкой цене, в пределах прямой видимости и на открытой местности
Диапазон частот: 433/470/868/915 МГц (опция)
До 40 каналов связи в одном диапазоне частот
Разнообразные серийные параметры
Диапазон рабочего напряжения: 9,0~30 В
Функция LBT (слушай, прежде чем говорить) — опционально
CRC необязателен
Настройка хмеля
Узел/маршрут/узел+маршрут опционально в режиме MESH
Встроенная схема защиты от сброса оборудования
модуляция LoRa
Интерфейс TTL/RS232/RS485
Чувствительность до -129 дБм при 1,3 Кбит/с
Максимальная выходная мощность: 2 Вт (+33 дБм)
Диапазон рабочих температур: -40 ~ +85 °C

Применение модема LoRa LoRa6200II

Пульт дистанционного управления
Удаленное считывание показаний счетчиков
Сбор промышленных данных
Телеметрия домашней автоматизации
Беспроводная передача данных
Система контроля доступа

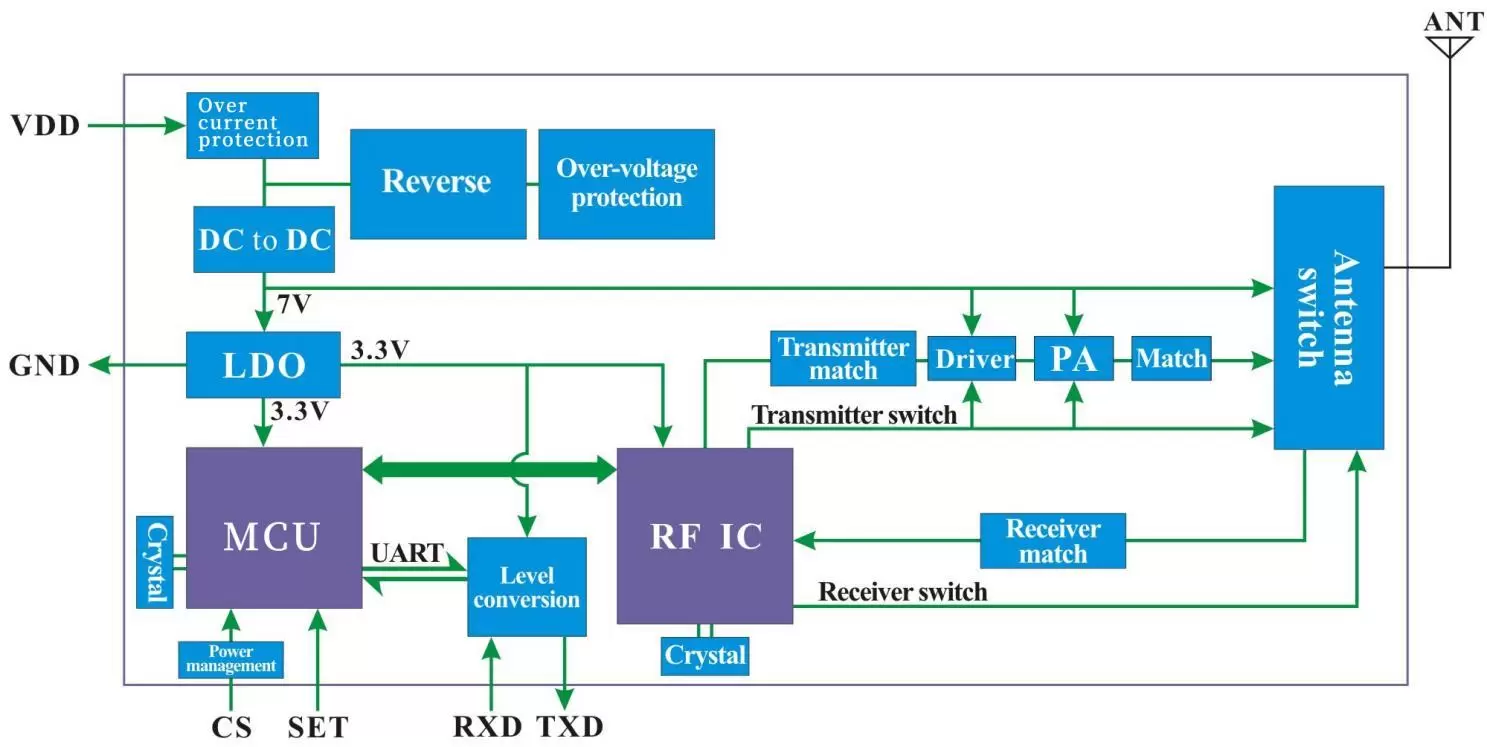

Блок-схема беспроводного UART LoRa модема LoRa6200II

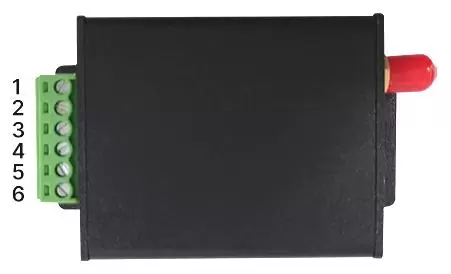

Определение контактов беспроводного UART LoRa модема LoRa6200II

НЕТ.	ПРИКОЛОТЬ	Описание
1	ВКЦ	VCC (внешнее 9-30 В)
2	Земля	заземление
3	TXD/A+	TXD последовательного интерфейса
4	RXD/B-	RXD последовательного интерфейса
5	НАБОР	Режим настройки включается при высоком уровне сигнала CS (0: режим настройки, 1: нормальный рабочий режим)
6	CS	Включение модуля (спящий режим на низком уровне, выход высокого уровня по умолчанию)

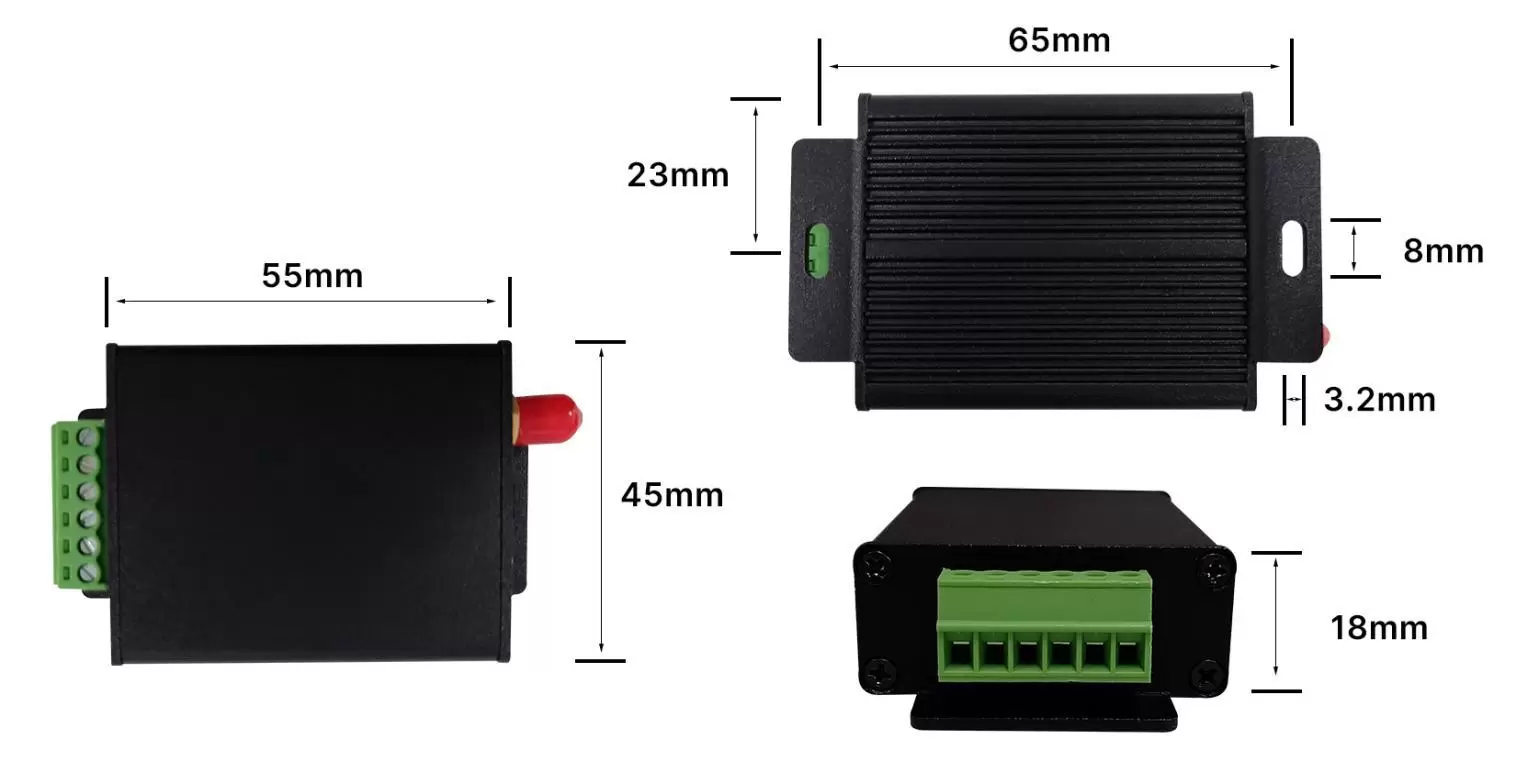

Механические размеры беспроводного UART LoRa модема LoRa6200II
